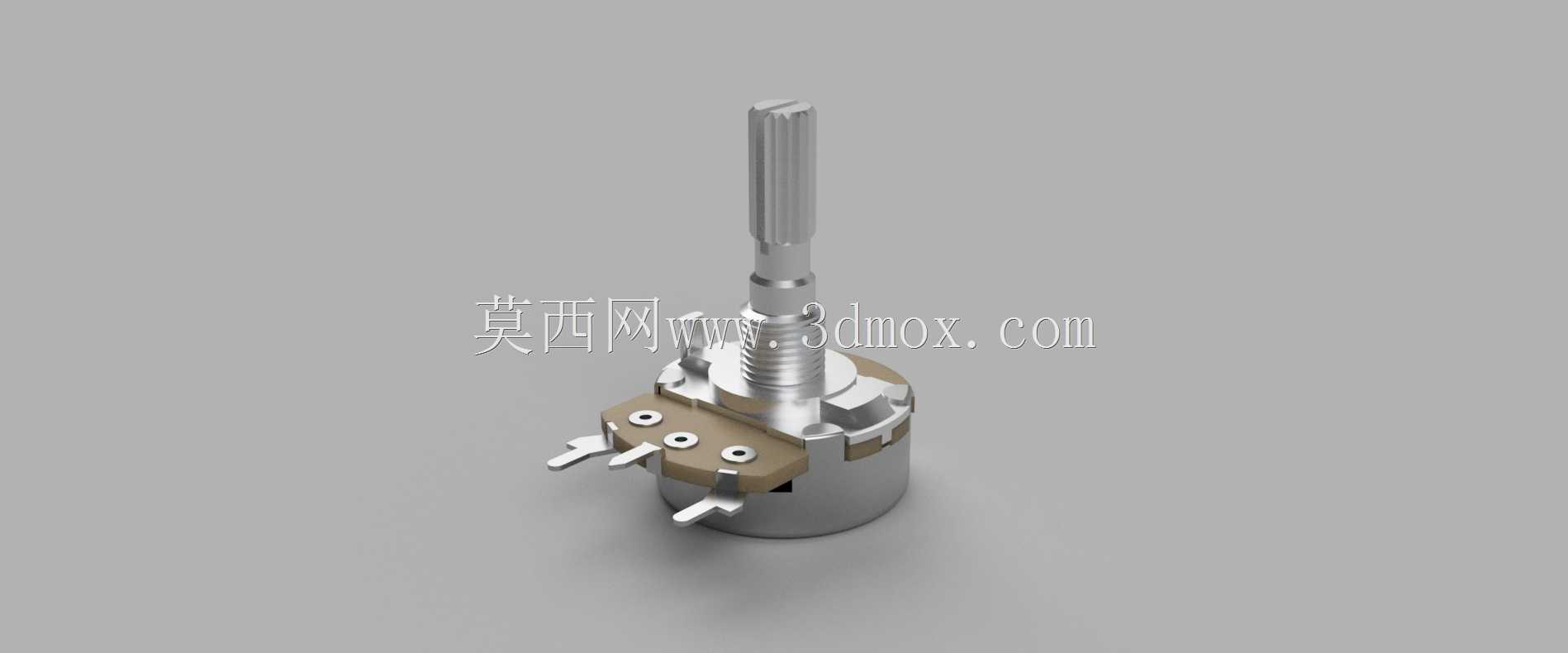

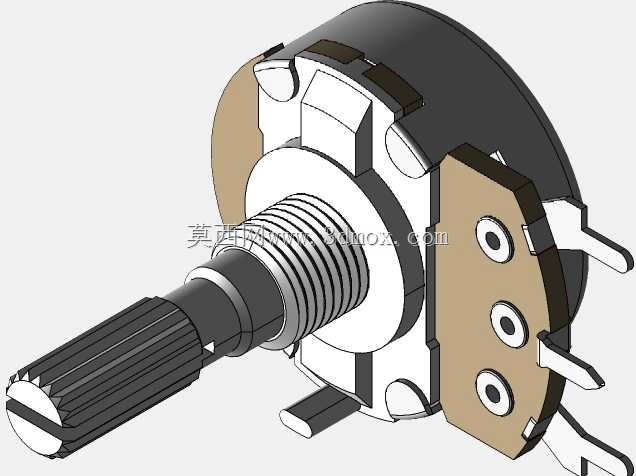

24mm规格25mm滚花轴带PCB支架电位计

　　在消费类音频设备、工业控制操作台、小型测试仪器的面板操控区域，这类带安装支架的旋转电位计是极为常见的调节元件，日常接触到的功放音量旋钮、工业设备的参数调节旋钮、小型电源的电压电流调节端，很多都采用同结构的电位计作为核心调节部件。这款电位计主体直径为24mm，属于行业内通用的中型电位计安装尺寸，适配市面上绝大多数标准面板开孔规格，不需要额外修改面板安装位就能直接替换同尺寸的老旧电位计，对于设备维修、旧款产品迭代改型的场景来说，能大幅减少结构修改的工作量。

　　它的调节轴采用25mm长度的滚花轴设计，轴身的滚花纹理一方面可以增加和旋钮内壁的摩擦力，避免旋钮长期使用后出现打滑空转的问题，另一方面滚花轴的尺寸适配市面上绝大多数通用型塑料、金属旋钮，不需要对旋钮做额外的攻丝或者粘接处理，直接压入就能完成装配，装配效率比光轴配顶丝的结构高不少，适合批量生产的装配场景。自带的PCB安装支架是这款电位计的实用设计点，支架上预留了三个固定引脚，既可以直接插装在PCB板的对应焊盘上完成波峰焊固定，不需要额外增加面板固定的螺丝位，也可以在没有PCB的场景下，通过支架上的定位孔配合螺丝固定在设备壳体内部，两种安装方式兼容，能适配不同的设备内部结构布局。

　　从功能特性来看，这类碳膜电位计的调节阻尼均匀，旋转角度为270度标准调节行程，输出阻值随旋转角度线性变化，在音频调节场景下能实现平滑的音量过渡，不会出现调节时的杂音跳变问题；在工业参数调节场景下，线性的阻值输出能匹配控制电路的采样逻辑，保证参数调节的精度。三个引出引脚的间距符合通用PCB布线规范，焊盘尺寸适配常规的波峰焊工艺，不会出现引脚间距过小导致的连焊问题，也不会因为间距过大占用过多PCB板面空间。

　　在做结构设计的时候，这类电位计的安装边界需要重点考量：轴伸长度25mm，需要预留足够的面板到内部PCB的空间，同时要计算旋钮安装后突出面板的高度，避免突出过多影响设备整体外观，也避免突出过少导致旋钮操作时蹭到面板表面。主体直径24mm，在PCB布局的时候需要在电位计周边预留至少2mm的安全间隙，避免和周边的电容、接插件等 taller 元件产生干涉，尤其是旋转轴的同心度需要在PCB设计时做好定位，不然会出现旋钮旋转卡顿、阻尼不一致的问题。支架的固定引脚除了电气连接作用之外，还承担机械固定的功能，焊盘需要做加大处理，提升焊接后的机械强度，避免长期旋转调节后引脚出现脱焊的问题。

　　实际选型应用的时候，这类电位计可以覆盖绝大多数低压小信号的调节场景，不管是手持测试设备的参数调节，还是桌面音频设备的音量控制，或是小型工控板的信号校准，都能满足使用需求。它的金属外壳能起到一定的电磁屏蔽作用，减少外界电磁干扰对调节信号的影响，在有一定EMC要求的设备中也能适用。滚花轴的设计还支持加装不同样式的指示旋钮，通过旋钮上的指示线可以直观看到当前调节的位置，提升设备操作的人机交互体验。在做三维建模的时候，这类标准件的模型需要准确还原引脚位置、安装孔位、轴径轴长、主体直径这些关键装配尺寸，才能在结构设计阶段直接完成干涉检查，不需要后期打样后再反复修改安装位，大幅缩短产品开发的周期。
