6.35规格立式音频接插件插孔结构

　　做了快十年结构设计，经手的接插件类模型少说也有上百套，这次做的6.35规格音频插孔，最早是给音频设备厂商做配套选型参考用的，这类接口在专业音频领域的应用场景其实比消费级的3.5mm接口要广很多，舞台调音台、专业功放、电声乐器输入端口、工业广播对讲终端的外接音频接口，基本都统一用这个尺寸的插孔，相比小尺寸接口，它的接触面积更大，大电流信号传输下的接触稳定性更好，频繁插拔的耐受寿命也更长，专业场景下动辄每天几十次的插拔频率，小尺寸接口很容易出现接触弹片疲劳、针脚松动的问题，这个规格的结构冗余度刚好能覆盖这类高强度使用需求。

　　建模的时候最先卡的是安装边界尺寸，这类插孔大多是直接焊装在PCB板上，前端带螺纹锁紧段，用来穿过设备面板后用螺母锁紧固定，所以首先定的是前端螺纹段的外径和有效啮合长度，要适配市面上通用的面板安装开孔公差，不能出现螺纹段穿不过标准开孔，或者锁紧后螺纹啮合长度不够导致面板固定松垮的问题。后端的插脚间距是严格按照PCB布线的通用间距来做的，包括接地脚、左右声道信号脚的位置，都对应常规焊盘的布局，避免做出来的模型导入PCB设计后出现焊盘对不上、插脚干涉的问题。

　　结构上最核心的是内部的接触弹片设计，弹片的弯折角度、弹性形变行程是反复调整过的，插头插入的时候，弹片要能提供足够的正向压力保证接触电阻稳定，同时插拔力不能过大，不然用户插插头的时候会觉得卡涩费劲，长期插拔后弹片的形变要在弹性极限范围内，不能出现塑性变形导致接触不良。弹片的固定端是嵌在绝缘基座里的，建模的时候特意做了嵌装的卡槽结构，保证弹片在多次插拔受力后不会出现移位、退针的问题，绝缘基座用的是耐高温的工程塑料结构，尺寸上要能过波峰焊的温度工况，不会出现焊装的时候基座受热变形导致插脚错位的问题。

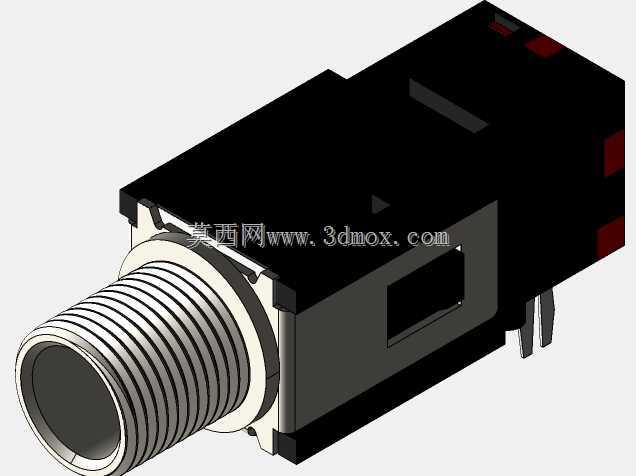

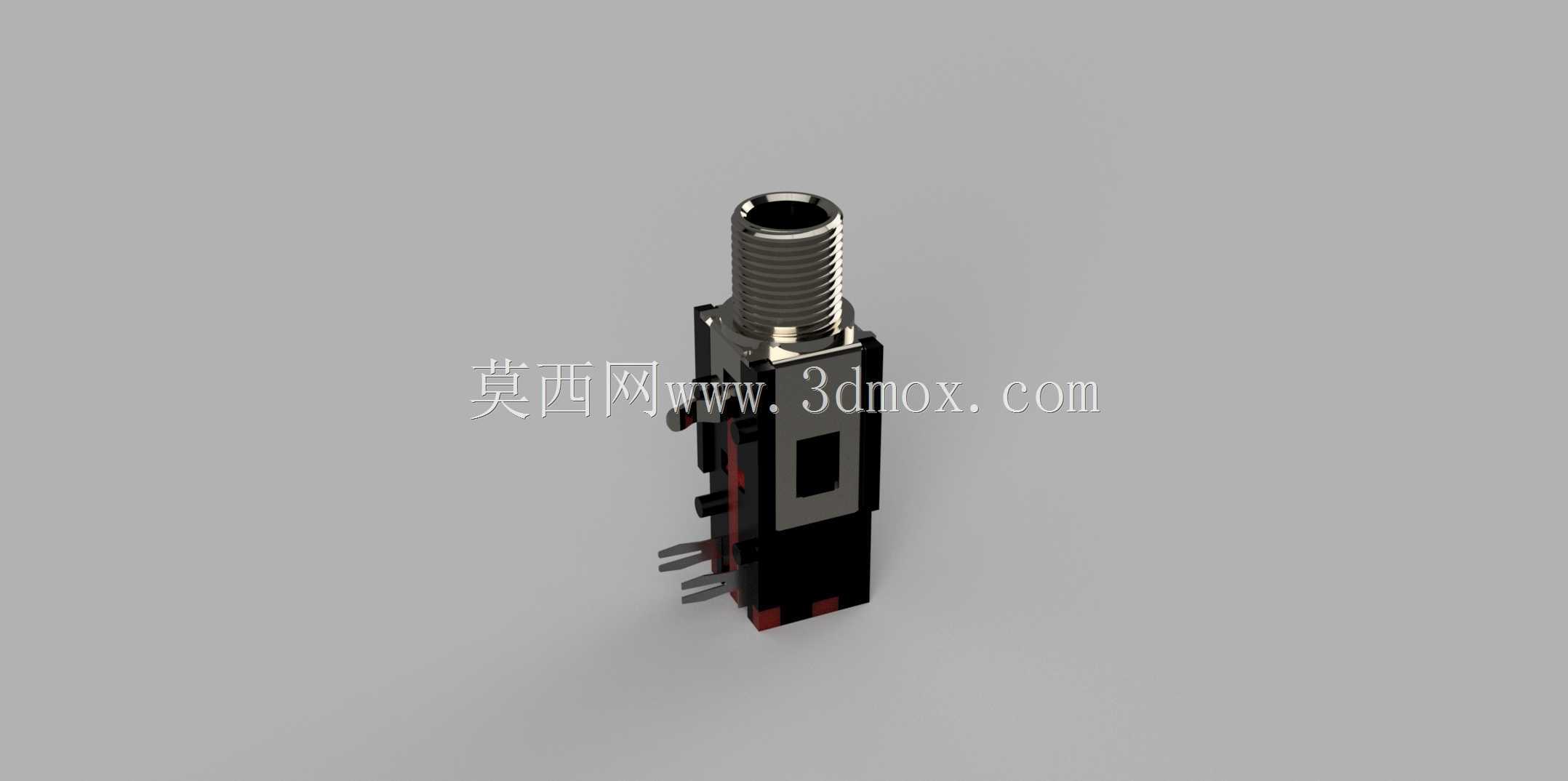

　　外形上做的是立式安装结构，整体高度控制在常规音频设备的内部空间允许范围内，不会出现安装后顶到设备外壳或者内部其他元器件的问题，侧面的定位柱是用来在PCB焊装的时候做预定位的，插脚过板之前先把定位柱卡进PCB的定位孔里，过焊的时候整个插孔不会偏移，焊完之后的位置精度能保证前端螺纹段和面板开孔的同轴度，不会出现装面板的时候螺纹歪着拧不进螺母的情况。前端的螺纹段末端做了限位台阶，螺母拧到位之后刚好顶在台阶面上，既可以保证锁紧力度，又不会因为拧得过深把整个插孔往面板内侧拉导致焊脚受力脱焊。

　　实际选型的时候要注意，这类插孔有带开关触点和不带开关触点的区分，这次做的是常规的不带辅助开关的版本，信号通路直接通过弹片连接到焊脚，适合固定信号输入的场景，如果是需要做插头插入检测、或者插入后断开内置扬声器通路的场景，还要在内部增加额外的开关弹片结构。另外安装的时候要注意，PCB上对应插孔本体的位置要留够避让空间，因为绝缘基座下方有弹片的弯折延伸段，不能在PCB对应位置走铜线或者布置其他过高的元器件，不然组装的时候会出现干涉顶坏元器件或者把弹片顶变形的问题。

　　从建模的细节上来说，所有的倒角、拔模角度都按照实际注塑和冲压件的工艺要求做了，绝缘基座的拔模角度符合注塑生产的出模要求，弹片的弯折圆角也符合冲压加工的最小折弯半径，不会出现建模上看着能做，实际开模生产的时候工艺达不到的问题，包括金属外壳的包边结构，也是按照实际冲压铆接的工艺做的，外壳和绝缘基座之间的配合间隙控制在合理范围内，既不会松旷晃动，又能顺利组装到位。这类接插件虽然是小零件，但在整套音频设备里属于直接影响用户使用体验和设备可靠性的关键部件，很多设备出故障都是因为接口接触不良，所以结构设计的时候每一个尺寸公差、每一个弹片的形变量都要卡得很严，不能只做个外形看着像，实际装上去用不了多久就出问题。
