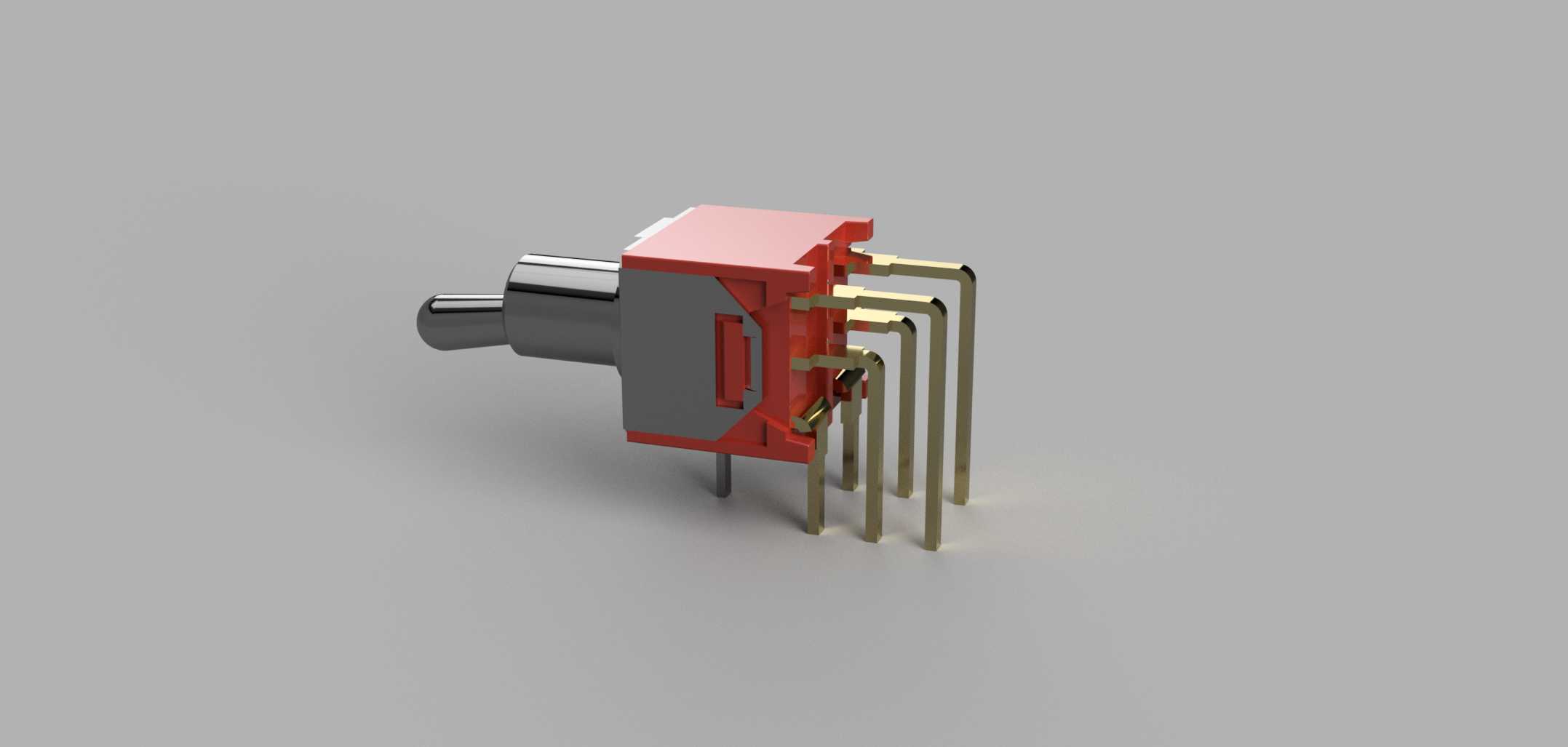

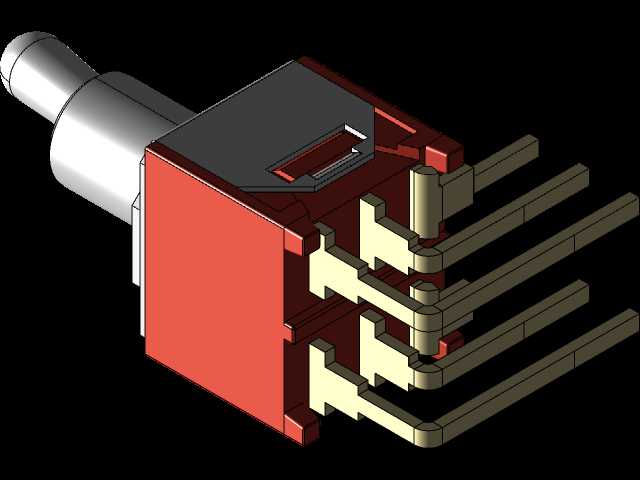

弯脚侧插式TS-51L小型拨动开关结构

　　这类弯脚侧插式小型拨动开关，常被用在空间紧凑的PCB板载控制场景中，比如手持测量仪器的功能档位切换、小型工控模块的模式选择、消费类电子外设的通断控制，区别于直插式开关的垂直安装方向，弯脚结构的引脚可以顺着PCB板面方向走线焊接，能大幅降低板上元件的整体高度，适配外壳内部净空有限的装配场景，很多薄型手持设备、嵌入式控制板都会优先选用这类安装形式的开关元件。从功能特性来看，该款开关属于两档或三档自锁式拨动结构，拨杆的行程阻尼反馈清晰，到位后有明确的卡位手感，能避免设备受振动时出现档位误跳变的问题，金属拨杆的外露部分做了防锈镀层处理，长期暴露在常规工业环境下也不容易出现氧化卡滞的情况，开关内部的接触片采用弹性铜合金材质，接触电阻低，

　　能稳定通过小功率控制回路的电流，适配常见的低压直流控制信号通断需求。设计层面上，这款开关的主体基座采用耐高温的工程塑料注塑成型，能耐受波峰焊、回流焊过程中的短时高温，不会出现基座变形、引脚移位的焊接缺陷，引脚的弯折角度经过精准控制，焊接端的共面度控制在合理公差范围内，贴装焊接时不会出现虚焊、引脚翘起的问题，基座侧面设置的定位凸台，能在装配时卡入PCB对应的定位孔中，避免焊接过程中开关本体偏移，也能在后期拨杆受力时分散引脚的受力，避免焊盘被扯裂脱落。从安装边界来看，这款开关的本体宽度、长度以及引脚间距都符合常规小型板载元件的排布规范，拨杆突出本体的长度经过优化，既保留了足够的手指拨动操作空间，

　　又不会因为突出过多在设备组装时和外壳内壁发生干涉，弯脚的引脚长度刚好适配常规厚度PCB的焊接需求，引脚末端不需要额外剪脚处理就能满足焊接工艺要求，开关本体的高度控制在极低的范围内，安装后板上整体占用的Z向空间很小，适合高密度排布的PCB板使用。实际选型应用时，需要注意这类开关的负载能力属于信号级控制范畴，不能直接接入大功率动力回路，通常是作为控制信号的通断元件接入主控回路，搭配继电器、MOS管等元件实现小信号控制大功率负载的功能，安装时要注意拨杆的操作方向和设备外壳的开孔位置对齐，预留足够的手指操作空间，避免外壳开孔位置偏差导致拨杆卡滞无法正常拨动，焊接时要控制好焊锡的用量，避免焊锡顺着引脚缝隙流入开关内部，

　　造成内部接触片短路或者卡滞的问题。这类侧插弯脚的拨动开关，在很多紧凑型电子设备、小型工控模块、便携检测仪器里的应用占比很高，相比直插式开关，它的布线方向更灵活，能顺着PCB的走线方向布置引脚，减少板上走线的弯折，优化PCB的布线空间利用率，同时较低的安装高度也能帮助设备做薄型化设计，很多对设备厚度有严格要求的便携类产品，都会优先选用这类安装形式的开关元件，在结构设计时，通常会在开关对应的外壳位置开设长条形的操作孔，孔的长度要覆盖开关的全行程，同时在孔的边缘做倒角处理，避免操作时刮手，也能防止拨杆拨动到极限位置时和外壳硬接触造成内部结构损坏。开关的拨杆采用金属材质，相比塑料拨杆的结构强度更高，长期反复拨动也不容易出现拨杆断裂的问题，内部的弹簧卡位结构经过寿命优化，能满足数万次的反复拨动操作需求，适配消费类电子、工业控制模块的常规使用寿命要求，基座的塑料材质选用阻燃级工程塑料，在出现电路异常过热的情况时，能延缓燃烧速度，提升设备的整体安全性能。
