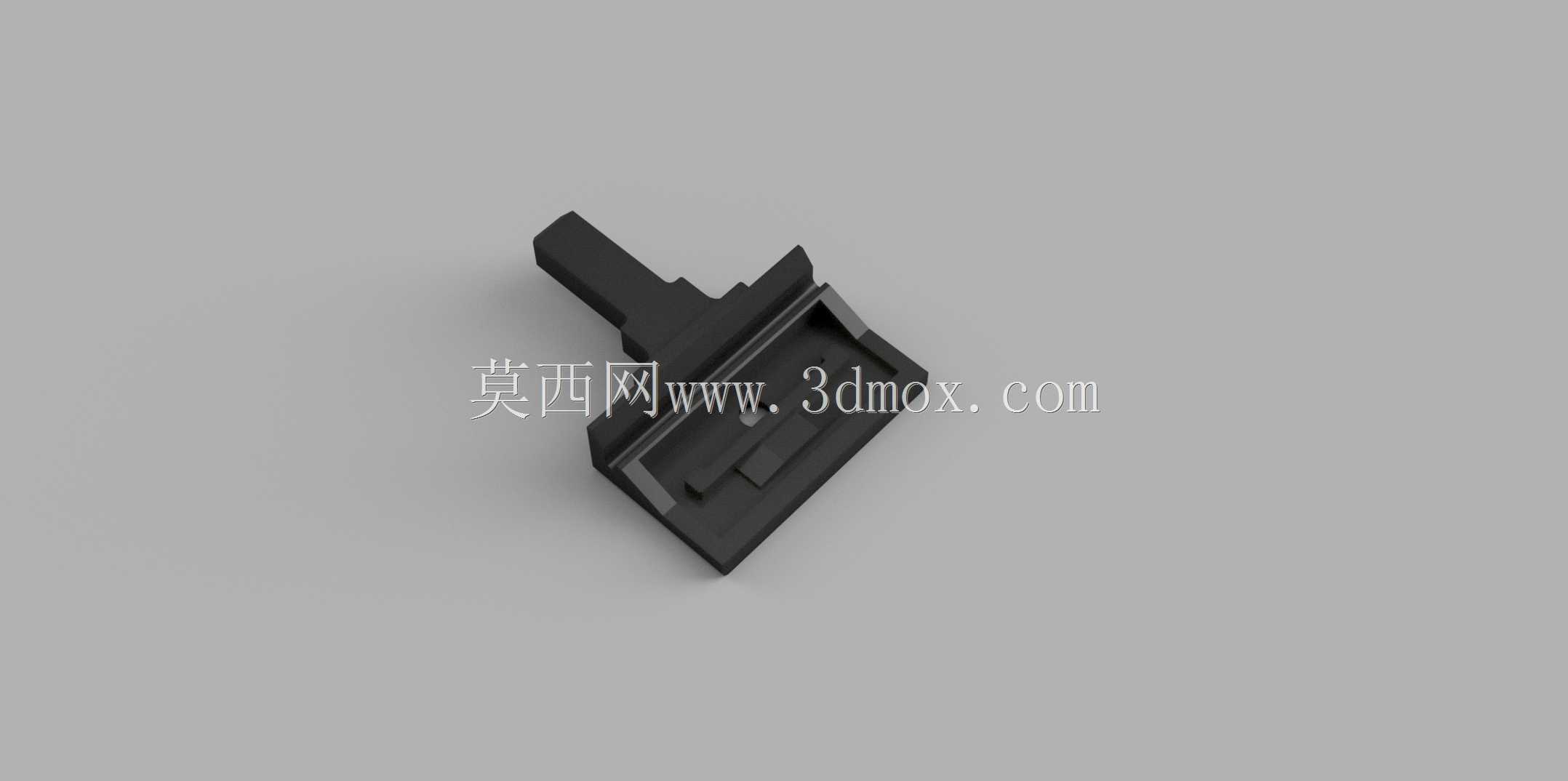

刮水器用CTS442塑料执行器替换件

　　在汽车刮水系统的售后维修场景里，塑料材质的执行器外壳属于高频损坏的易损件，这类部件长期暴露在温差变化、振动冲击以及雨水侵蚀的工况下，安装卡扣位、拨杆衔接处很容易出现脆裂、断折的问题，而原厂单独配件采购周期长、配套成本高，很多维修场景下会选择采用增材制造的方式制作适配替换件，这款CTS442执行器就是针对这类维修需求开发的适配结构。

　　从实际功能来看，该部件是刮水器传动链路里的衔接执行构件，一端的拨杆结构需要和刮水器的传动输出端配合，承接传动扭矩带动刮臂完成往复摆动动作，主体外壳部分则需要卡接在刮水器总成的固定基座上，为内部的传动衔接结构提供防护与定位支撑，避免泥水、灰尘进入传动配合位造成卡滞磨损。

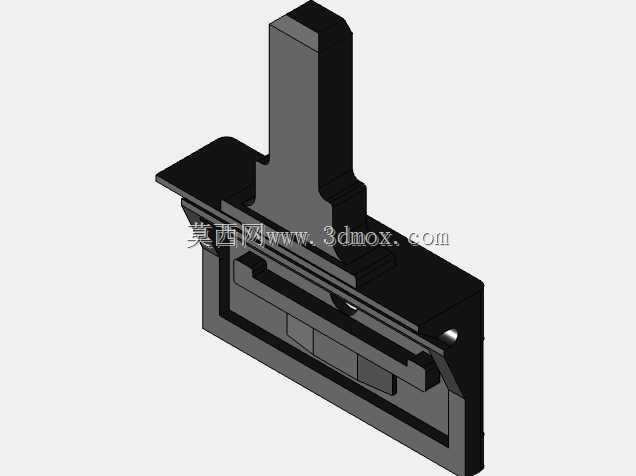

　　设计这款替换件的时候，首先要还原原厂件的安装配合边界，拨杆的截面尺寸、伸出长度完全匹配原有安装位的公差要求，不需要对原有刮水器总成做任何打孔、切削改动，就能直接卡装到位。考虑到3D打印工艺的成型特性，结构设计上做了针对性优化：整体壁厚控制在1.2mm左右，既保证安装后的结构强度，能承受刮水器工作时的往复冲击载荷，又不会因为壁厚过大导致打印过程中出现翘曲变形。针对容易断裂的拨杆根部、卡扣衔接位置，做了局部加厚的圆角过渡处理，分散应力集中点，相比原厂注塑件的脆裂问题，优化后的结构在抗振动疲劳性能上有明显提升。

　　打印工艺适配方面，结构设计预留了0.4mm喷嘴的成型余量，层厚设置适配常规FDM设备的1层高打印参数，不需要添加额外的密集支撑结构，仅在拨杆悬空位置添加少量易拆除的支撑即可完成成型，打印材料可以选择PLA、PETG或者尼龙材质，其中PETG材质兼顾了韧性与耐候性，适合车辆外部的工况使用，尼龙材质则在耐磨性能上更有优势，适合高频使用的场景。

　　安装边界上，部件整体的外轮廓尺寸完全参照原厂件的安装空间设计，卡接爪的位置、卡扣的卡合量和原厂件保持一致，安装时只需要对准原有基座的卡接位按压到位，再将拨杆插入传动端的衔接槽内即可完成装配，装配后和周边的刮水器盖板、传动臂等部件不存在运动干涉，往复摆动过程中不会出现卡滞、异响的问题。

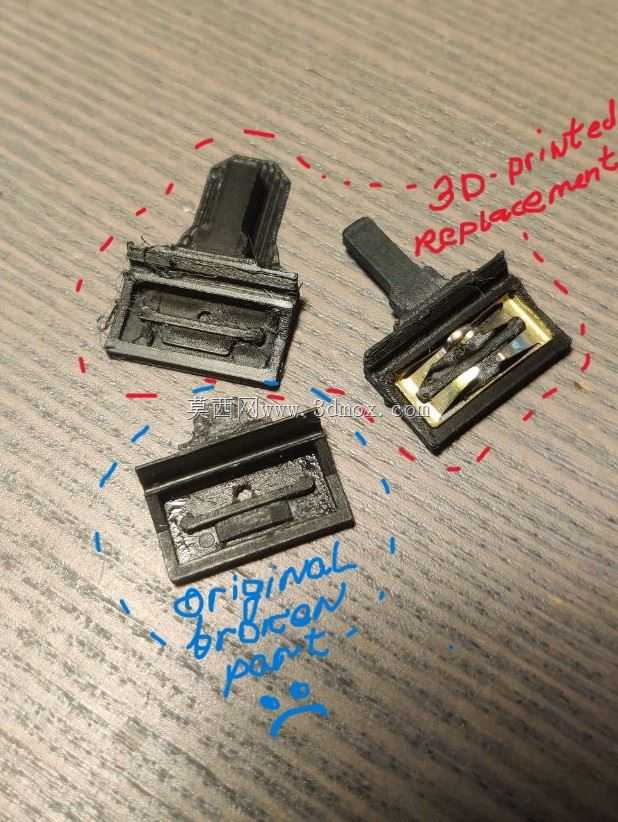

　　在实际维修应用中，这类3D打印的替换件可以快速解决配件等待周期长的问题，尤其是针对一些停产车型的老款刮水器配件，通过逆向测绘还原结构后制作的替换件，能在极低的成本下恢复刮水器的正常功能，结构设计上兼顾了打印便利性与使用强度，不需要复杂的后处理工序，打印完成后去除支撑就能直接装配使用，对于维修门店或者个人DIY维修场景都有很高的实用价值。部件表面的加强筋布局也参照了原厂件的受力路径设计，在保证成型效率的前提下，最大化提升结构的抗扭强度，避免刮水器工作过程中因为阻力过大出现部件断裂的问题，衔接面的公差控制在0.2mm以内，保证卡装后没有旷量，不会因为长期振动出现松脱的情况。
