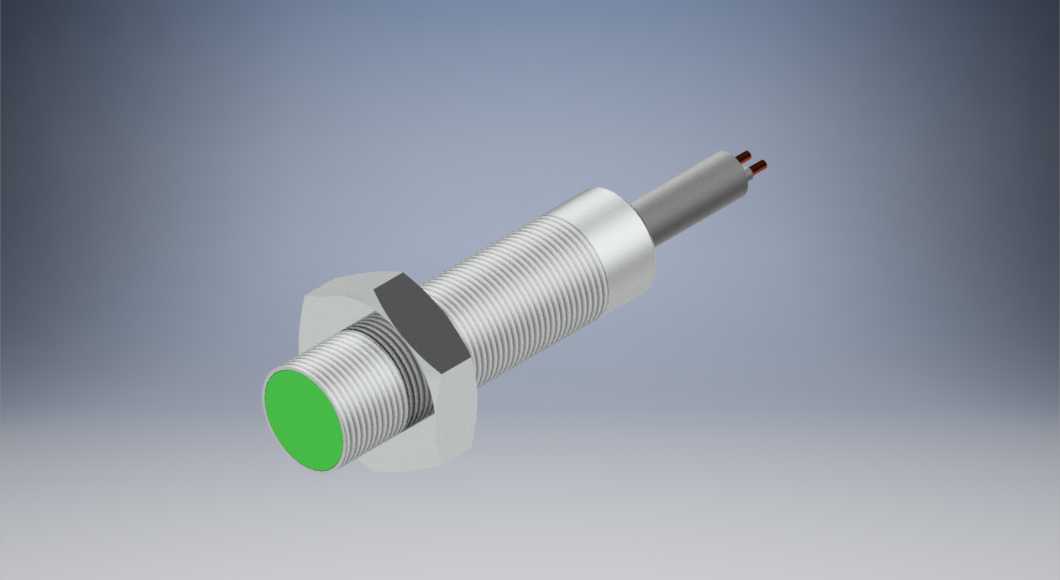

M8螺纹电感式接近传感器三维结构

　　这款M8规格的电感式接近传感器，是自动化产线里出镜率极高的非接触式检测元件，日常做设备选型、结构排布的时候，经常会在工件到位检测、物料计数、行程限位这些场景里用到它。和接触式的行程开关比，它没有机械碰撞磨损，检测响应速度快，在高速运转的输送线、频繁往复的工装夹具工位上，长期运行的稳定性优势很明显，不会因为机械触点氧化、碰撞形变出现检测失效的问题。

　　从结构设计来看，它采用标准M8外螺纹的柱式主体，配套六角锁紧螺母，安装的时候直接在安装板上打适配的光孔或者螺纹孔，穿入传感器之后通过两个六角螺母从安装板两侧锁紧，就能灵活调整感应端的伸出长度，适配不同的安装间隙要求，这种安装方式也是小规格圆柱型传感器的通用方案，现场调试的时候不用额外做复杂的安装支架，调整检测距离的时候只需要松开螺母微调轴向位置，再锁紧就能完成调试，对现场运维和装配人员来说操作门槛很低。感应端的绿色端面是感应工作面，内部封装了电感线圈与信号处理电路，尾部引出的出线端用来连接设备的IO信号端口，PNP输出的型号可以直接匹配绝大多数PLC的数字量输入端口，不用额外加信号转换模块，接线的时候只需要对应电源正、电源负、信号输出三根线就能完成接线，布线工作量很小。

　　做三维建模的时候，要重点把控几个关键的尺寸边界：首先是螺纹段的长度，要覆盖常规安装板的厚度范围，预留足够的螺母锁紧余量，避免出现螺纹长度不够无法锁紧的问题；其次是感应端的光滑圆柱段直径，要和螺纹大径做好过渡，避免安装的时候螺纹刮伤安装孔壁，同时要保证感应端面的平面度，因为电感式传感器的检测距离是基于感应面的磁场分布来实现的，如果端面有倾斜或者凸起凹陷，会直接影响实际检测距离的一致性；六角螺母的对边尺寸要符合标准紧固件的尺寸规范，这样现场用普通的开口扳手就能完成锁紧操作，不用定制专用工具。尾部的出线护套要做圆弧过渡，避免线缆弯折的时候出现应力集中，长期往复摆动的工位上，这种过渡结构能大幅降低线缆根部断裂的概率，延长传感器的使用寿命。

　　在实际应用场景里，这类传感器常用来检测金属工件的到位状态，比如流水线托盘的位置检测、气缸活塞的伸出到位检测、冲压工位的工件有无检测，因为它只对金属材质的物体敏感，抗粉尘、油污的干扰能力比光电传感器好，在切削液飞溅的机加工工位、有粉尘的包装工位上，检测可靠性更高。设计设备结构的时候，要注意传感器周围不能有大的金属构件紧贴感应面侧面，否则会干扰内部线圈的磁场分布，导致误触发，通常要在传感器周围预留3-5mm的无金属间隙，安装的时候两个同规格的传感器并排布置的话，也要保持足够的间距，避免相邻传感器的磁场互相干扰。

　　建模的时候还要注意主体表面的细节处理，螺纹段的牙型要符合公制螺纹的标准参数，六角螺母的倒角、感应端的包胶层质感、尾部线缆的柔性特征都要还原到位，这样在做设备整体装配仿真的时候，能直观检查传感器和周围构件的安装间隙，提前排查安装干涉的问题，比如传感器伸出长度是否会和运动的工件发生碰撞，接线端的出线方向是否会被其他部件挤压，这些细节在三维装配阶段验证清楚，能大幅减少现场安装调试的时候出现的结构干涉问题，缩短设备的装配调试周期。
