车用立式水冷散热装置结构设计

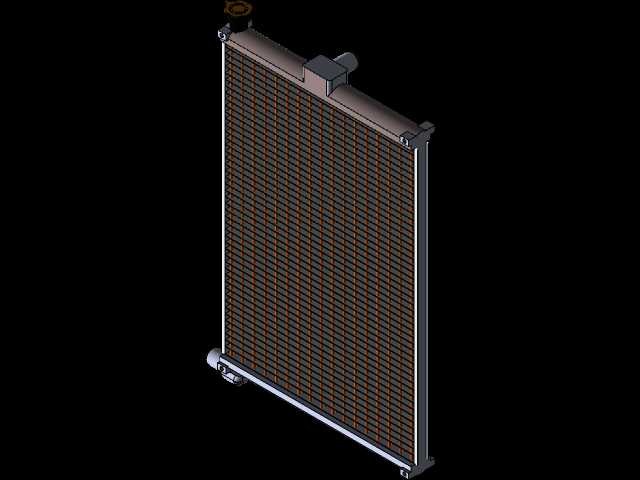

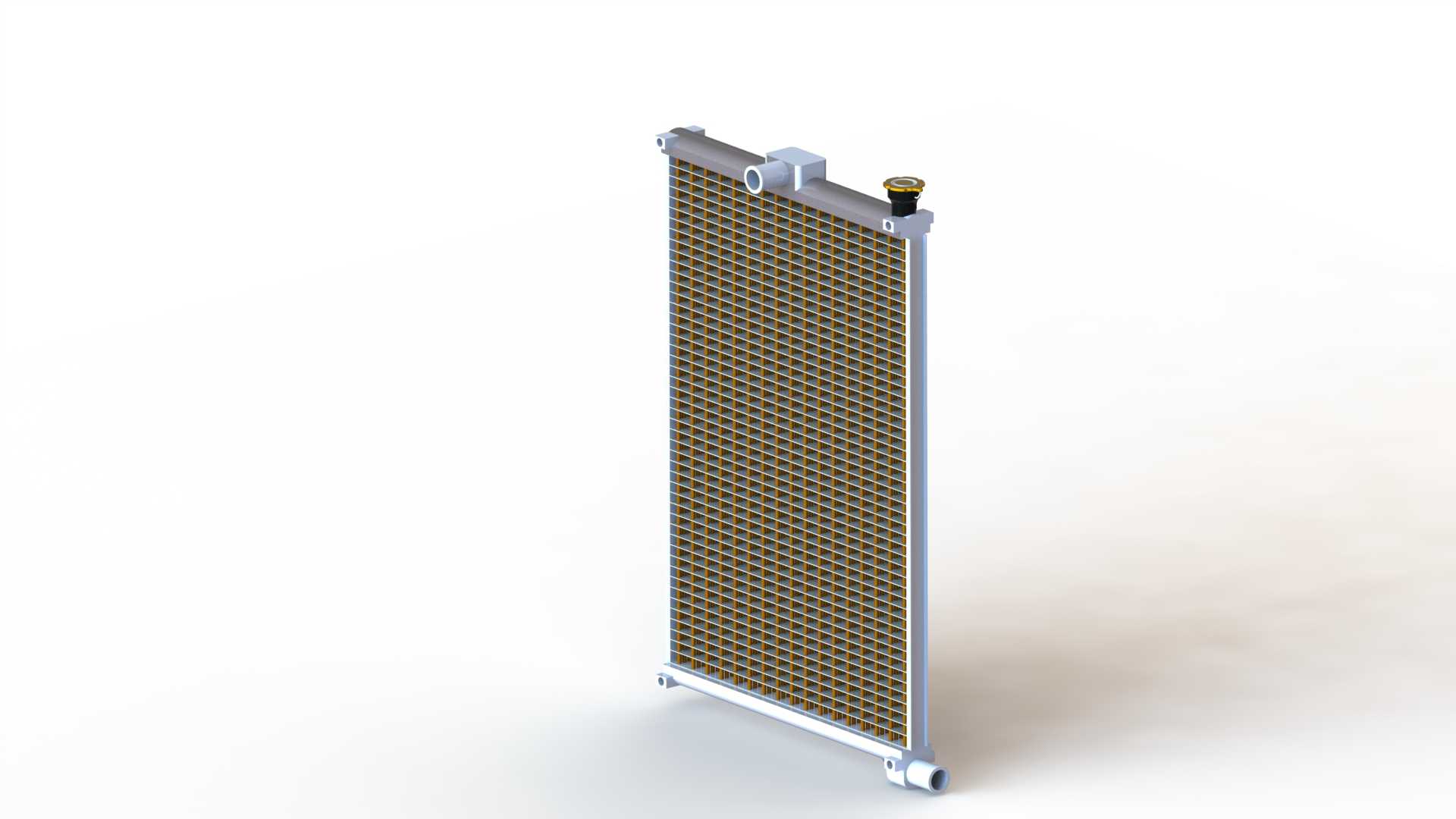

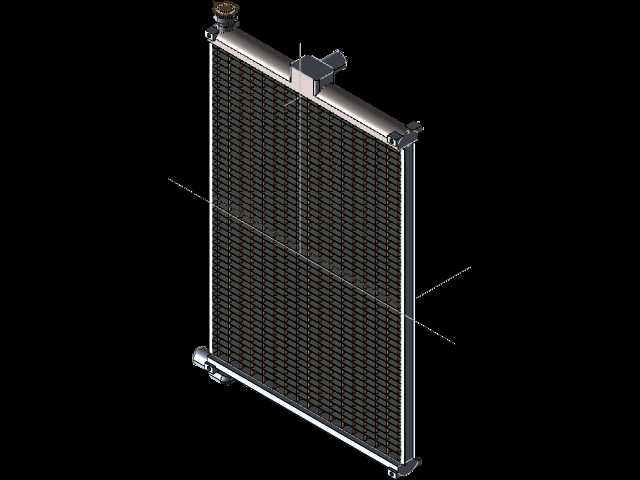

　　做整车热管理系统匹配的时候，最先要卡的就是散热器的安装边界，这款立式水冷散热器的芯体厚度控制在26mm，整体高度适配A0级燃油车机舱纵梁之间的预留空间，上下水室的进出水口采用偏置布局，避开了机舱内空调管路、线束的走向干涉，安装支脚分布在芯体上下端的四个角位，支脚预留的M8螺栓安装孔位公差控制在±0.2mm，能直接匹配现有车型的散热器安装支架，不需要额外做转接件，减少总装环节的装配工序。

　　从实际使用场景来看，这款散热器主要承担发动机循环冷却液的换热任务，车辆在怠速、低速爬坡、高速巡航等不同工况下，散热需求差异极大，芯体采用管带式结构，散热带的开窗角度经过反复调校，在迎面风速2m/s到8m/s的区间内都能保持稳定的换热效率，不会出现低风速下换热不足、高风速下风阻陡增的问题。上水室顶部预留的膨胀罐接口采用快插结构，和冷却系统的膨胀壶直接连通，能及时排出循环回路中的空气，避免气阻导致的局部过热，下水室的放水阀采用内六角密封结构，更换冷却液的时候不需要拆卸周边附件就能完成排空操作，售后维护的便利性提升不少。

　　设计过程中最先考虑的是振动耐久性能，车辆行驶过程中来自路面、发动机的振动会持续作用在散热器上，芯体和水室的连接部位采用压装加密封胶的复合工艺，侧边的加强板从上水室一直延伸到下水室，和芯体侧边的散热管做刚性连接，能把振动载荷均匀分散到整个芯体，避免局部应力集中导致的散热管开裂、水室渗漏问题。散热鳍片的表面做了亲水处理，车辆在低温高湿环境下行驶时，冷凝水会顺着鳍片表面流到下水室的排水槽，不会在芯体表面形成水膜堵塞通风间隙，保证低温工况下的散热效率不出现明显衰减。

　　很多新手做散热器建模的时候容易忽略护风圈的匹配空间，这款散热器的芯体正面预留了55mm的护风圈安装深度，能直接匹配直径380mm的电子风扇，风扇和芯体表面的间隙控制在15mm，既不会因为间隙太小出现风扇刮蹭芯体的问题，也不会因为间隙太大导致热风回流，降低风扇的抽风效率。进出水口的内径设置为32mm，和发动机出水管、水泵进水管的通径保持一致，不会因为通径突变产生冷却液流动阻力，整个冷却回路的流阻控制在合理区间，能降低水泵的工作负荷，减少冷却系统的寄生功率损耗。

　　从结构细节来看，上水室的加水口采用标准的压力盖密封结构，开启压力设定为1.1bar，能提升冷却液的沸点，适配高负荷工况下的冷却液温度上限，加水口旁边预留的水温传感器安装孔采用G1/4标准螺纹，能直接匹配主流车型的水温传感器，不需要额外做螺纹转接。芯体的散热管采用薄壁铝合金材质，壁厚控制在0.3mm，在保证承压能力的前提下尽可能降低整体重量，整个散热器的干重控制在2.8kg，比同散热功率的传统铜质散热器轻40%左右，符合整车轻量化的设计趋势。

　　实际选型匹配的时候，还要注意散热器的正面迎风面积和发动机功率的匹配关系，这款散热器的正面迎风面积为0.22㎡，能满足60kW到90kW功率区间的汽油机散热需求，在环境温度40℃、发动机满负荷工况下，能把冷却液的出水温度稳定控制在88℃到95℃的最佳工作区间，不会出现发动机过热导致的动力衰减、机油变质等问题。安装支脚的橡胶减震垫采用邵氏硬度60度的三元乙丙橡胶，能过滤掉大部分来自发动机和路面的高频振动，避免振动传递到驾驶室影响驾乘舒适性，同时也能延长散热器本身的使用寿命，减少长期振动导致的焊缝疲劳开裂风险。
