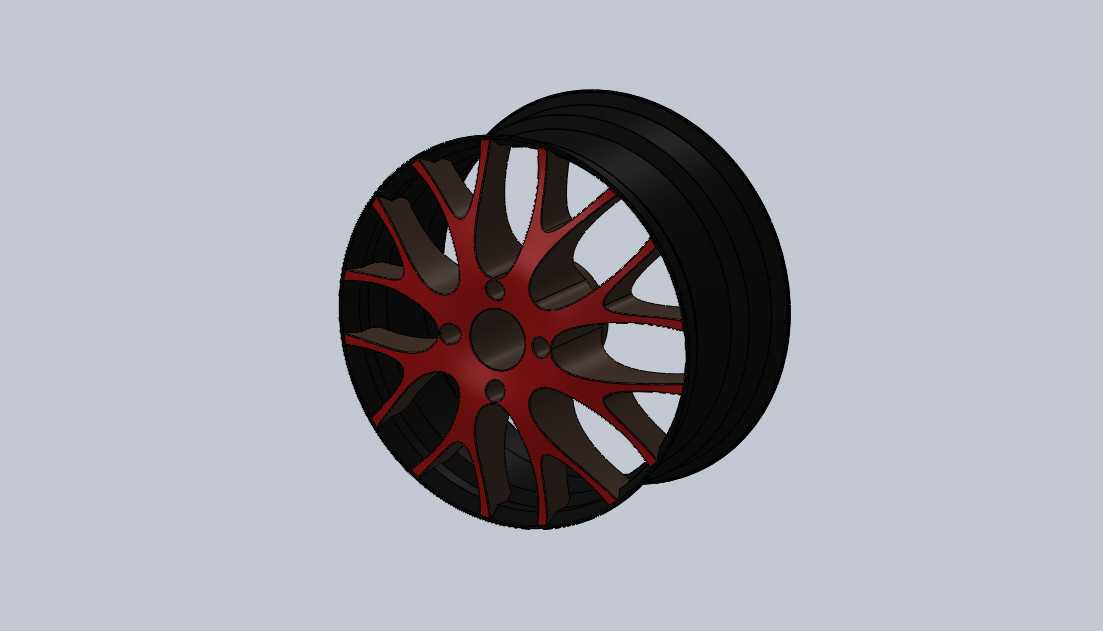

红黑双色多辐条乘用汽车合金轮毂结构

　　日常做乘用车底盘行走系统部件建模时，合金轮毂是绕不开的核心结构件，这类部件的设计从来不是只看外观造型，每一处曲面、每一个辐条角度都要兼顾性能、装配与实际使用场景。先从实际应用场景来说，这类铝合金材质的轮毂主要适配家用乘用轿车、城市SUV这类民用车型，替代传统钢制轮毂，在非铺装路面的轻度颠簸、城市道路的频繁加减速、高速行驶的持续载荷工况下都要保持结构稳定性，同时还要兼顾制动系统的散热需求——日常行驶中频繁制动会让刹车盘、卡钳产生大量热量，轮毂的辐条间隙就是核心的散热风道，设计时辐条的排布角度不能只追求视觉效果，要保证车辆前进时气流能顺着辐条间隙顺畅扫过制动部件，避免热量堆积导致制动热衰减。

　　从设计思路上拆解这个轮毂结构，首先要确定安装边界的核心参数，轮毂中心的定位孔是和车桥轴头配合的核心基准，这个孔的尺寸公差必须控制在极小范围内，否则装车后会出现高速抖动的问题；围绕中心孔均匀分布的螺栓孔，数量和孔距要匹配对应车型的轴头法兰规格，螺栓孔的沉台深度也要严格计算，保证轮毂螺栓锁紧后端面贴合紧密，不会出现应力集中导致的螺栓断裂问题。轮辋部分的尺寸要匹配对应规格的真空轮胎，轮缘的凸起结构是用来卡住轮胎胎圈的，防止车辆转向或者胎压异常时轮胎脱圈，这部分的圆角设计不能过小，否则拆装轮胎时容易划伤胎圈橡胶，也不能过大，否则会导致胎圈卡紧力不足。

　　再看辐条的设计，这款采用多辐条双色结构，红色的辐条主体是主要承力结构，辐条从中心安装盘向外延伸到轮辋的过程中，采用了变截面设计——靠近中心安装座的位置截面更厚，因为这里是载荷传递的核心区域，车辆的整备质量、行驶中的冲击载荷都要从这里从车桥传递到轮辋再到轮胎，靠近轮辋的位置辐条适当做薄，一方面可以降低整体重量，实现轻量化效果，减少簧下质量，提升悬挂系统的响应速度，另一方面也能留出更大的间隙给制动系统散热。辐条背面的减重槽不是随便挖的，要经过受力仿真验证，保证在最大冲击载荷（比如过减速带、碾过路面坑洼时的瞬时冲击）下，辐条的应力不会超过铝合金材料的屈服强度，避免出现辐条断裂的风险。

　　实际选型适配时，还要注意轮毂的偏距参数，也就是安装面到轮毂中心线的距离，这个参数直接决定了轮毂装车后会不会和翼子板、悬挂拉杆、刹车卡钳发生干涉，如果偏距过小，轮毂会向外突出，容易蹭到翼子板内衬；偏距过大，轮毂向内缩进，辐条背面容易碰到刹车卡钳，尤其是改装大尺寸刹车卡钳的车型，在建模阶段就要做干涉检查，预留出足够的安装间隙。轮辋的宽度也要和轮胎宽度匹配，过窄的轮辋装宽胎会导致轮胎胎面无法完全展开，接地面积变小影响抓地力，过宽的轮辋装窄胎会导致轮胎过度拉伸，胎侧刚性异常，容易出现鼓包问题。

　　从材料特性来说，铝合金材质相比传统钢材，导热性能更好，能更快把制动系统产生的热量传导出去，同时重量更轻，同等尺寸下重量比钢轮毂轻三分之一左右，簧下质量的降低能直接提升车辆的操控响应性，减少悬挂系统的惯性负荷，提升行驶平顺性。表面的双色处理不只是美观作用，红色的涂装层和黑色的基底处理都要做耐腐蚀验证，保证在冬季撒融雪剂的路面、沿海高盐雾环境下，不会出现涂层脱落、基体腐蚀的问题，毕竟轮毂长期暴露在车身外侧，要面对泥水、砂石冲击、化学腐蚀等多种复杂环境。

　　建模过程中，轮辐和轮辋的连接位置是处理重点，这里是应力集中的高发区域，必须做足够大的过渡圆角，不能出现直角衔接，否则在交变载荷的长期作用下，容易从衔接位置产生疲劳裂纹，最终导致轮毂失效。轮辋上的气门嘴安装孔也要提前预留位置，孔位要避开辐条遮挡，方便后期充气、检测胎压时操作，同时孔位周边要做密封面处理，保证安装气门嘴后不会出现漏气问题。很多新手建模时容易忽略动平衡的需求，整个轮毂的质量分布要均匀，辐条的排布是中心对称的，避免出现质量偏心，否则装车后高速行驶会出现方向盘抖动的问题，后期需要加大量的动平衡块才能修正，影响使用体验。

　　在实际维修更换场景中，这类合金轮毂的安装面要保证平整，不能有磕碰产生的凸起，否则装车后轮毂和轴头法兰之间存在间隙，行驶中会出现抖动，甚至导致螺栓松动。设计时还要考虑拆装的便利性，辐条之间的间隙要能放下轮胎拆装设备的卡爪，避免后期换胎时无法固定轮毂，造成拆装困难。整体来看，这款轮毂的结构设计兼顾了外观辨识度、结构强度、散热性能与装配适配性，是民用乘用车轮毂中比较典型的轻量化多辐条结构方案，建模时的每一处尺寸设定、曲面过渡都要围绕实际使用中的载荷、装配、维护需求展开，不能只追求视觉效果忽略工程实际要求。
