长距重载辊道物料输送机构

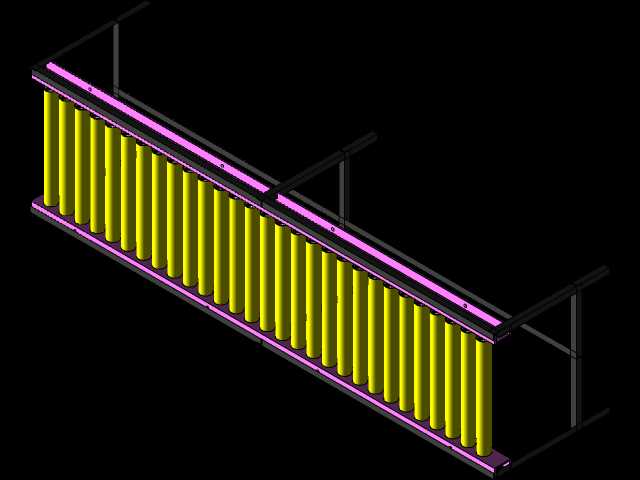

　　在车间物流转运、自动化产线衔接、仓储出入库接驳的场景里，这类辊道输送机构是承担单元化物料水平位移的核心载体，区别于皮带输送的柔性接触面，辊道结构更适配带刚性底座的托盘、工装板、成型工件的输送需求，尤其是金属加工、汽配装配、家电总装这类需要工件在输送过程中保持稳定支撑、可随时暂停积放的工位段，辊道的结构优势会体现得十分明显。这套辊道输送结构采用双侧机架承载的设计思路，两侧平行布置的型钢机架作为整个设备的受力基体，所有辊筒的两端轴头通过轴承座固定在两侧机架的对应安装位上，辊筒沿输送方向等距排布，相邻辊筒的间距根据常规输送物料的最小底面尺寸设定，保证输送过程中物料不会出现卡滞、下坠的情况，辊筒表面做了硬质氧化处理，

　　既降低了物料输送过程中的摩擦阻力，也能减少长期使用后的辊面磨损，延长整机的维护周期。机架下方间隔布置的立式支腿承担整个设备的竖向载荷，支腿底部设计有可调脚杯结构，安装时可以根据现场地面的平整度调整每个支腿的高度，保证整段辊道的水平度误差控制在允许范围内，避免出现物料自行滑移、输送偏斜的问题；支腿与横向连接梁采用螺栓紧固的装配式结构，不需要现场焊接，既方便运输过程中的拆分打包，也能在后期产线调整时快速拆装移位。从结构设计的细节来看，两侧机架的上沿设置了高出辊面的挡边结构，这个结构的作用是限制物料在输送过程中的横向位移，避免物料因为放置偏斜、外力触碰从辊道侧面滑落，挡边与机架采用一体化折弯成型，没有额外的拼接焊缝，整体刚性更好，

　　长期受侧向碰撞也不会出现变形脱焊的问题。辊筒的排布密度经过实际工况核算，针对常见的400-600mm规格的周转托盘，辊筒间距控制在100mm左右，既能保证托盘底面始终有至少三根辊筒同时接触支撑，避免托盘因为支撑点不足出现翘曲，也不会因为辊筒排布过密造成不必要的成本浪费。这套输送结构的安装边界比较灵活，单段标准长度可以根据现场需求拼接，段与段之间通过连接板和定位销实现精准对接，对接处的辊筒间距和段内保持一致，不会出现接缝处卡料的问题；设备的整体宽度根据输送物料的最大宽度预留了单侧50mm的安全间隙，避免物料和侧挡边出现持续摩擦。在实际使用场景中，这类无动力辊道可以搭配人工推送实现短距离的物料转运，也可以在指定位置加装驱动模块，

　　通过链轮、多楔带带动对应段的辊筒转动，实现动力输送，适配不同自动化程度的产线需求；如果需要实现物料的积放功能，还可以将部分辊筒替换为积放式结构，在物料到达指定工位时自动停止，不需要整段设备停机，适配多工位并行的装配作业场景。从建模的结构细节来看，所有的安装孔位都做了同轴度校验，辊筒装配后径向跳动量控制在合理范围内，保证物料输送过程中不会出现上下颠簸的情况；机架的连接位置都设计了加强筋结构，在支腿和横梁的连接处、机架段对接的位置都做了局部加厚处理，避免长期满载输送时出现结构变形。这套结构没有多余的冗余设计，所有构件都承担明确的功能作用，不管是做新产线的布局设计，还是现有车间输送系统的改造参考，都可以直接提取对应的结构参数调整适配，尤其是辊筒间距、支腿排布、挡边高度这些经过实际工况验证的尺寸参数，能减少设计过程中的反复校核工作量，避免因为结构参数不合理导致后期使用出现卡料、变形、输送不畅的问题。在和其他设备衔接的位置，比如和提升机对接、和加工设备的上下料口对接时，这套辊道的端部可以调整支腿高度实现和对接设备的台面齐平，端部的辊筒尽量靠近对接面，减少衔接处的间隙，避免小尺寸物料在转接位置卡住。日常维护过程中，只需要定期给辊筒两端的轴承加注润滑脂，检查连接螺栓的紧固情况，不需要复杂的维护操作，整体的使用成本较低，适合各类制造业车间的长距离物料输送场景使用。
