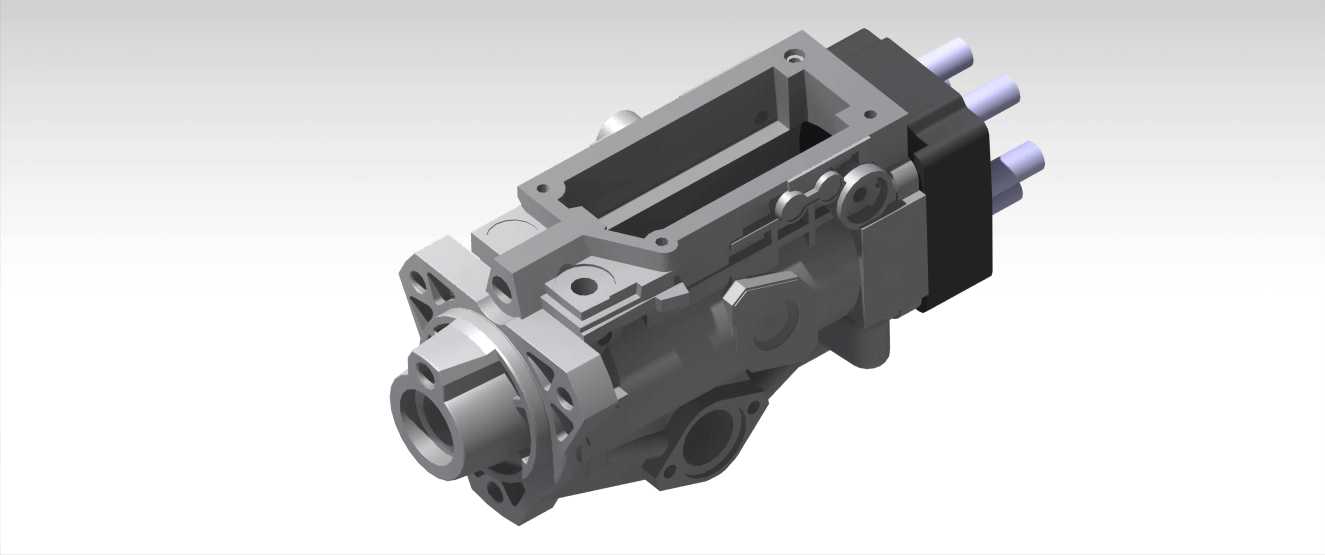

博世VE燃油分配泵阀改造结构设计

　　在商用车柴油机、非道路移动机械动力系统的燃油供给单元里，VE型分配泵是小排量高速柴油机应用极广的核心部件，这类泵依靠单柱塞完成燃油的增压、计量与分配，结构紧凑、供油均匀性好，在轻卡、农用机械、小型工程机械的动力配置中占比很高。本次针对博世VE泵的阀组改造设计，核心是解决原有阀件在长期高负荷工况下出现的泄压响应滞后、密封面磨损后供油压力波动的问题，整个结构建模完全围绕实际装车的安装边界、油路接口尺寸展开，没有做脱离实际应用的夸张改型。

　　从实际应用场景来看，改造后的泵阀结构适配额定转速3000-4500rpm的四缸柴油机，供油压力覆盖25-40MPa区间，可满足国三及以下排放阶段的非道路机械、轻型商用车的燃油供给需求，尤其针对长期在高粉尘、高低温交变环境下作业的农用拖拉机、小型装载机，改造后的阀组在抗杂质卡滞、压力保持能力上做了针对性优化。设计过程中首先还原了原VE泵的壳体安装基准，泵体前端的法兰安装面保留了原有的三螺栓定位结构，止口直径与原泵完全一致，不需要改动发动机齿轮室的安装接口，可直接替换原有泵阀组件，不需要额外加工适配结构。

　　功能特性层面，改造后的阀组将原有的平面密封结构改为锥面线性密封，密封锥角设置为118度，和柴油高压密封的常用锥角匹配，密封面的接触带宽控制在0.15-0.2mm区间，既保证密封比压足够，又避免接触带过宽导致杂质嵌入后密封失效。阀杆的导向段加长了3mm，提升阀件往复运动的同轴度，减少阀杆偏磨导致的卡滞风险，阀杆与阀套的配合间隙控制在0.008-0.012mm，既保证运动顺滑无卡滞，又控制高压燃油的泄漏量在合理区间，避免供油效率下降。阀组的回油通道做了圆弧过渡处理，取消原结构里的直角油路，降低高压燃油回流时的压力冲击，减少泵体内部的气蚀风险，同时回油口的位置和原结构完全对齐，不需要改动回油管路的连接方式。

　　设计思路上没有盲目追求更高的供油压力，而是围绕原有泵体的结构强度边界做优化，所有改造的阀件尺寸都没有超出原泵的内部安装空间，柱塞腔的容积和原结构保持一致，保证供油提前角的调节范围和原泵完全匹配，不会出现改装后供油正时偏差的问题。外形尺寸方面，整个泵体的总长、总宽、总高和原博世VE泵完全一致，侧面的高压油管接头位置、角度和原结构无差异，顶部的电磁阀安装座保留原有的安装螺纹与定位销孔，可直接适配原车的熄火电磁阀、转速传感器等外接部件，不需要额外更换配套附件。安装边界上，泵体与发动机缸体的连接法兰厚度、螺栓孔分布圆直径都和原厂参数一致，传动轴的花键规格、伸出长度也和原泵匹配，安装时不需要调整传动齿轮的啮合间隙，可直接完成替换装配。

　　从结构细节来看，泵体壳体的铸件壁厚在原结构基础上，针对阀组安装孔周围的应力集中区域做了0.8mm的加厚处理，提升高压工况下的壳体强度，避免长期高压脉冲导致的壳体开裂问题。外部的电气接插件保留原有的插接方向与引脚定义，维修替换时不需要改动整车线束。泵体下部的润滑油路接口位置不变，可直接接入发动机的润滑系统，保证泵内运动部件的润滑需求。整个建模过程中所有配合面的公差设置都参考了柴油机燃油系统的行业标准，关键密封面的形位公差控制在0.01mm以内，导向面的圆柱度公差不超过0.005mm，保证加工后的零件可以直接完成装配，不需要额外的配磨工序。
