直流电机齿轮减速器壳体结构设计

　　在中小功率直流传动系统的落地应用中，齿轮减速器的壳体绝非简单的容纳外壳，而是直接决定整套传动机构运行精度、寿命与NVH表现的核心承载构件，这款针对直流电机配套设计的齿轮减速器壳体，从一开始的结构规划阶段就完全围绕实际工况的边界约束展开，没有做任何冗余的造型设计。日常接触的很多小型自动化输送线、智能仓储的分拣模组、民用电动门窗的驱动单元、小型医疗设备的进给机构里，这类配套直流电机的齿轮减速器应用占比极高，壳体需要同时承担几重核心作用：既要为内部各级齿轮轴系提供精确的安装定位基准，保证齿轮啮合的侧隙、接触斑点符合设计要求，还要承受齿轮传动过程中产生的径向、轴向反力，隔绝传动过程的振动向外传递，同时还要兼顾润滑介质的密封存储、外部安装接口的适配，以及长期运行过程中的散热需求。

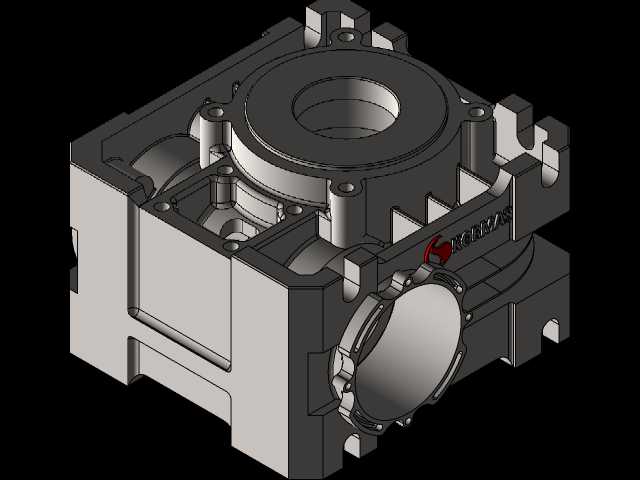

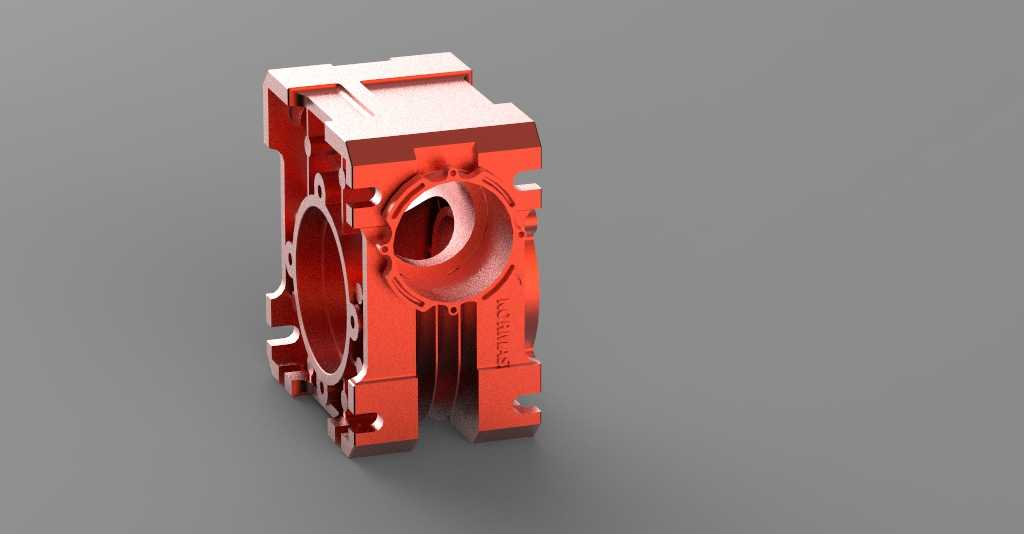

　　从结构设计的思路来看，这款壳体采用了剖分式与集成式结合的结构逻辑，主体腔体为一体化铸造成型的箱式结构，避免了多面拼接带来的密封隐患与刚度损失，针对输入侧的直流电机安装位，直接在壳体端面集成了电机定位止口与安装螺孔，不需要额外的转接法兰，既压缩了整套驱动单元的轴向尺寸，也消除了转接件带来的同轴度累积误差。输出侧的轴承座孔采用了阶梯式设计，能够适配不同规格的输出轴轴承，同时预留了密封件的安装槽位，可以根据使用场景选择骨架油封或者迷宫密封结构，应对不同粉尘、湿度的工况环境。

　　实际做结构建模的时候，首先要敲定的就是各轴系的中心距约束，这部分参数完全由内部齿轮副的传动参数倒推，壳体上的轴承孔同轴度、各孔系的平行度公差，在建模阶段就需要同步考虑后续加工的工艺可行性，比如轴承孔的加工退刀槽、端面的加工余量预留，都要在三维模型里做明确的结构体现。壳体的加强筋布局没有做均匀排布的通用设计，而是针对齿轮啮合的受力方向做了定向加强：在中间轴轴承座的受力侧，筋条从轴承座外壁直接延伸到壳体底部的安装基面，能够把齿轮传动产生的径向力直接传导到安装基础上，避免薄壁箱体在长期交变载荷下出现形变，导致齿轮啮合偏载、磨损加剧的问题，这也是针对壳体磨损问题做的针对性结构优化，很多早期的减速器壳体出现磨损，本质就是局部刚度不足导致轴系偏移，齿轮非正常磨损产生的金属碎屑进一步破坏润滑环境，形成恶性循环。

　　关于安装边界的尺寸规划，这款壳体的外部安装基面采用了平整的方形结构，四个安装孔的孔位做了锪平处理，保证安装时螺栓压紧面的平面度，不会因为安装面倾斜导致壳体受力形变。输入侧的电机止口深度按照标准电机的安装尺寸设计，既能够保证电机轴伸入腔体的长度刚好适配输入齿轮的安装位置，也不会因为止口过深导致电机端盖与壳体发生干涉。侧面预留的观察窗结构，一方面可以在装配时检查内部齿轮的啮合情况，后期维护时也可以不用完全拆解壳体就观察内部润滑与磨损状态，观察窗的盖板采用快拆式的压紧结构，密封槽的尺寸适配标准O型圈，不需要打密封胶就可以实现可靠密封。

　　在细节结构的处理上，壳体腔体内部做了平滑的过渡圆角，避免应力集中，同时底部设计了倾斜的回油槽，能够让润滑介质自然回流到齿轮啮合区域，避免局部积油或者润滑不足的问题。壳体的壁厚根据不同区域的受力情况做了差异化设计，轴承座区域的壁厚比侧壁厚30%左右，既保证了核心承载区域的刚度，也尽可能控制了整体的重量，不会出现不必要的材料浪费。所有的外部棱边都做了倒角处理，既避免加工和装配过程中锐边划伤操作人员，也能够减少铸造过程中的应力集中问题，提升铸件的成品率。

　　很多工程师在做这类壳体设计的时候，容易只关注内部的容纳空间，忽略了外部管线、接线的避让空间，这款壳体在电机安装位的侧方预留了走线的缺口，电机的动力线、编码器线可以从缺口处规整引出，不会被夹在电机与壳体的安装面之间，也方便后续的线束固定。针对长期运行的散热需求，壳体的外表面没有做完全光滑的处理，在非安装面设计了浅式的散热筋，既不会增加太多的材料成本，也能够增大散热面积，让减速器长期运行时的油温控制在合理区间，避免润滑介质因为高温过早失效。

　　从装配工艺的角度考虑，这款壳体的所有安装螺孔都设计了足够的螺纹啮合长度，针对不同规格的紧固件，螺孔周边都预留了足够的扳手操作空间，不会出现装配时工具无法就位的问题。轴承孔的端面都设计了均匀的螺纹孔，用于轴承端盖的固定，端盖的密封槽位置与轴承外圈的位置精准对应，既可以通过端盖调整轴承的游隙，也能够实现轴承位置的轴向定位，避免轴系运行过程中出现窜动。
