轨道式车载物料输送分料装置结构

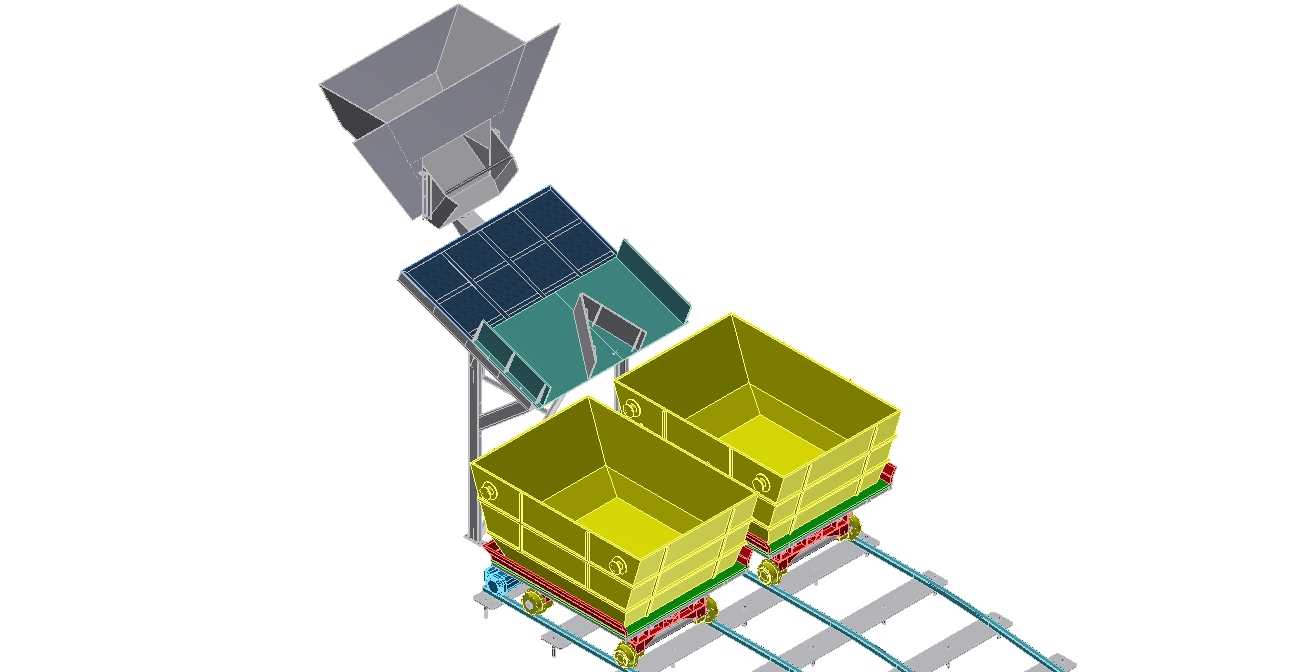

　　这套轨道式车载物料输送分料装置，主要面向厂区内固定路线的散状物料定点转运作业场景，常见于矿山选矿车间、建材生产工段、散料仓储库区这类需要持续将上游来料分配至不同下料点位的作业环境，替代传统人工推车转运的低效模式，适配颗粒状、小块状散料的短距离输送与分料需求。整套装置沿预设轨道布设，核心由上部受料分料斗、中部导料溜槽、下部双轨载料小车三部分构成，上部受料斗采用上宽下窄的棱台形收口结构，进料端开口尺寸适配上游皮带输送机或卸料槽的落料范围，避免散料洒落，斗体内壁设置倾斜导料面，角度大于散料自然安息角，保证物料无滞留自流，不会出现积料堵料的情况。中部导料溜槽设置可切换的导料翻板，能够根据作业需求将来料导入对应侧的载料小车料箱内，

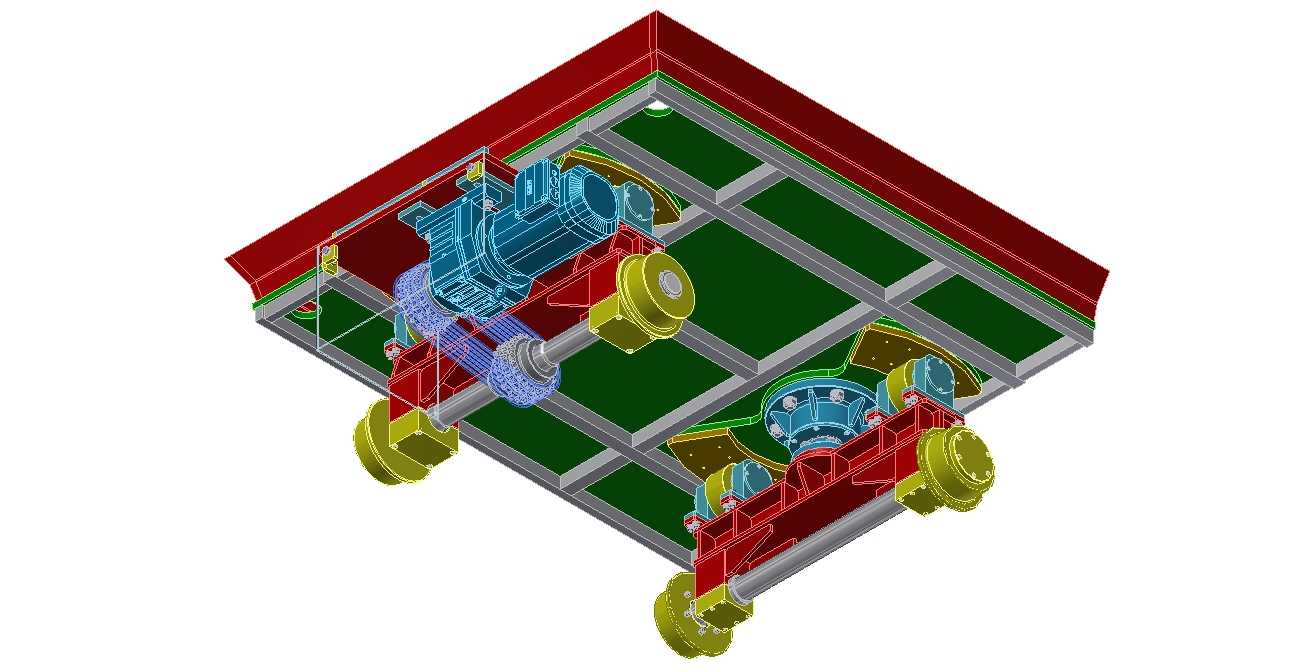

　　翻板转轴采用耐磨衬套支撑，转动阻力小，切换位置时可通过侧边的定位卡扣锁定导料角度，避免物料冲击导致翻板移位。下部的载料小车采用双轮缘轨道轮结构，轮缘与轨道侧面预留3-5mm的配合间隙，既能保证小车沿轨道顺畅行走，又不会出现脱轨风险，小车车架采用型钢焊接框架结构，上方搭载的两个料箱采用敞口式设计，料箱侧壁设置加强筋提升抗冲击能力，底部与车架连接位置设置缓冲橡胶垫，抵消落料时的冲击载荷，避免车架焊缝长期受冲击出现开裂。轨道采用标准轻型钢轨铺设，轨距根据小车轮距匹配设置，轨道下方通过轨枕固定在基础地面上，转弯段轨道设置合理的曲率半径，保证小车通过时无卡滞。整套装置的安装边界需要预留上部受料斗与上游卸料设备的对接空间，

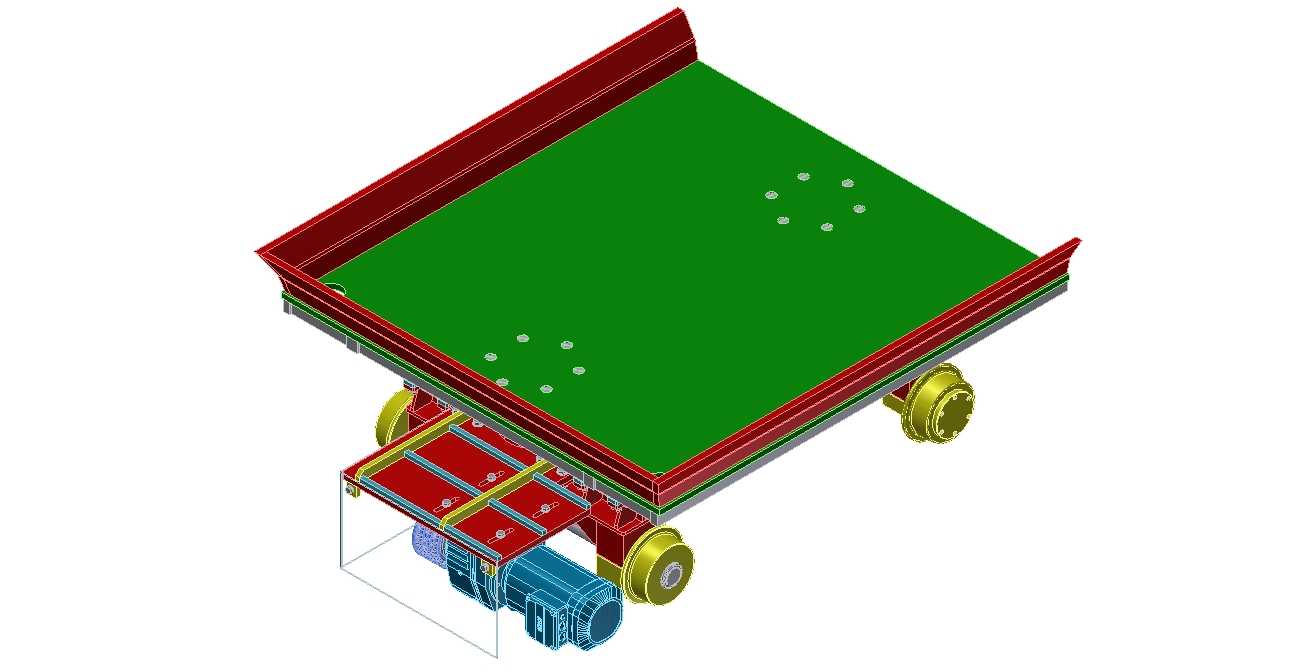

　　轨道铺设段需要保证地面基础平整度误差不超过5mm/m，两侧预留不小于600mm的检修通道，方便日常对轨道轮、翻板机构的维护保养。设计过程中针对散料落料的冲击载荷做了专项优化，料箱内壁可根据输送物料的磨损特性选配耐磨衬板，对于磨琢性较强的物料，衬板采用可更换的螺栓固定结构，磨损后可快速更换无需整体更换料箱；小车的行走驱动可根据厂区实际工况选配人工推送或者低速电机牵引的模式，短距离固定点位转运采用人工推送即可满足需求，长距离多工位转运可加装链轮牵引系统实现自动定点停靠。导料溜槽与上部受料斗、下部料箱的衔接位置均设置柔性挡边，避免物料洒落至轨道区域，减少日常清理的工作量。载料小车的料箱容积根据单次转运的物料重量匹配设计，

　　单箱额定载重适配常规散料的密度参数，避免超载导致轨道轮变形或者轨道压损。整套结构没有复杂的电控元件，核心部件均为常规机械结构，维护成本低，对作业环境的适应性强，即使在多粉尘的工况下也能稳定运行，相比通用的皮带输送机，这套装置更适合多下料点的散料分配转运，能够灵活匹配不同工位的受料需求，不需要额外设置卸料小车机构，整体结构紧凑，占用的竖向与横向空间更小，适合厂区内空间受限的散料转运工段使用。在建模过程中，所有配合面均按照实际装配公差设置，轨道轮与轨道的配合、翻板转轴与衬套的配合、料箱与车架的连接位置都还原了实际工程中的装配关系，可直接用于结构校核、工况模拟以及后续的加工图纸深化。
