12864B点阵液晶显示模组结构设计

　　在工业控制终端、小型手持检测设备、老旧款工控人机界面、民用消费类电子小设备的显示方案选型里，12864规格的点阵液晶模组始终占据着不小的应用份额，这类屏幕不需要过高的分辨率，却能稳定显示字符、简单点阵图形甚至自定义图标，完全满足参数读取、状态提示、简单菜单交互的使用需求，MT-12864B这款俄系规格的点阵屏，在适配东欧地区进口工业设备替换、 legacy 设备维修改造的场景里，是很常见的选型对象。

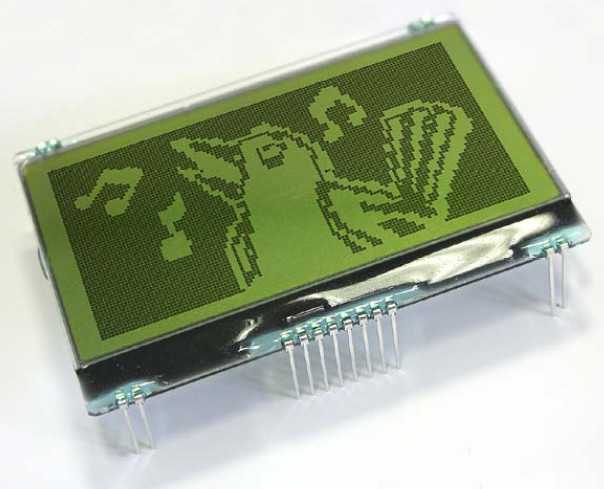

　　从实际使用的功能特性来看，这款12864B点阵屏采用黄绿底黑字的STN显示模式，不带背光时也能依靠环境光实现清晰显示，在光线充足的车间现场、户外临时作业设备上，这种显示模式反而比高亮度背光屏更耐长期点亮，不会出现背光衰减导致的显示发暗问题，屏幕的点阵排布为横向128点、纵向64点，刚好可以容纳8行16列的标准ASCII字符，或者4行8个16*16点阵的汉字，也支持自定义写入点阵图形，就像样图里显示的自定义像素图案，完全可以通过显存写入实现设备logo、状态标识的固定显示，不需要额外的字库芯片也能完成基础的信息展示。

　　做这款模组的三维结构设计时，首先要卡准的就是安装边界尺寸，整个屏体的外轮廓要匹配市面上通用12864屏的安装孔位，方便维修替换时直接兼容原有设备的面板开孔，不需要二次修改壳体结构。屏幕的有效显示区域要严格居中，和外框的保护玻璃边缘留出均匀的黑边余量，避免组装偏移导致显示区域被边框遮挡。屏体下方的直插排针引脚采用标准2.54mm间距排布，一共16个引脚，对应电源、地、数据总线、控制信号、背光供电等标准定义，排针的伸出长度要控制在合理范围，既保证焊接在PCB上后有足够的连接强度，又不会因为引脚过长导致屏体安装时和主板上的其他元器件产生干涉。

　　设计过程中还要考虑屏体本身的结构强度，液晶玻璃本身厚度很薄，边缘通过金属压条和驱动PCB板连接，外围的金属固定架既要把玻璃和PCB牢牢固定在一起，避免运输、组装过程中出现玻璃移位导致的排线断裂，又不能给玻璃施加过大的夹紧应力，否则会导致液晶层受力不均，出现显示色块、漏液的问题。屏幕表面的偏光片要和玻璃完全贴合，边缘留出的密封胶宽度均匀，防止长期使用过程中潮气进入屏体内部，导致显示区域出现霉点、电极腐蚀的问题。

　　从安装适配的角度来说，这款模组的整体厚度控制在刚好适配嵌入式面板安装的尺寸，面板开孔只需要比屏体显示区域大一圈预留安装间隙，通过四周的金属固定耳上的螺丝孔就能直接固定在设备面板内侧，屏幕表面和面板外表面基本齐平，不会积灰也方便日常擦拭清洁。排针引脚的焊接位置要和主板上的插座位置精准对应，组装时直接插装就能完成电气连接，不需要额外飞线，适合批量生产组装的工艺要求。

　　在实际设备应用里，这类点阵屏不需要复杂的驱动电路，普通的8位单片机就能通过并行总线直接驱动，写入指令和数据的时序简单，代码移植难度低，对于做小型设备开发的工程师来说，不需要额外学习复杂的显示驱动协议，就能快速完成显示功能的调试。而且这类屏幕的工作温度范围宽，在零下二十度到零上六十度的环境里都能正常显示，比普通的TFT彩屏更适合在车间、户外低温环境下的设备使用，不会因为温度过低出现屏幕响应变慢、不显示的问题。

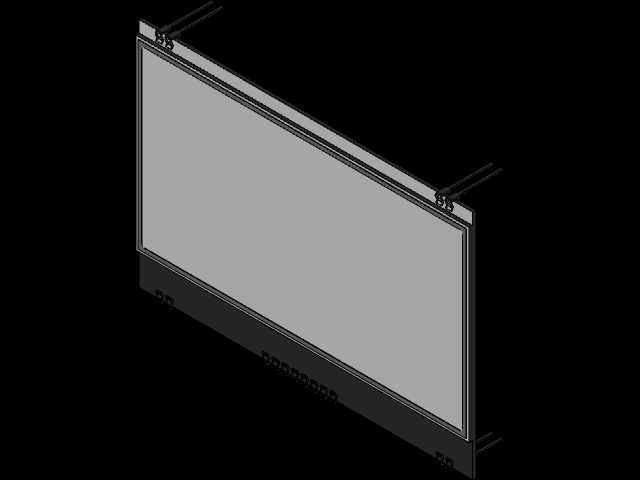

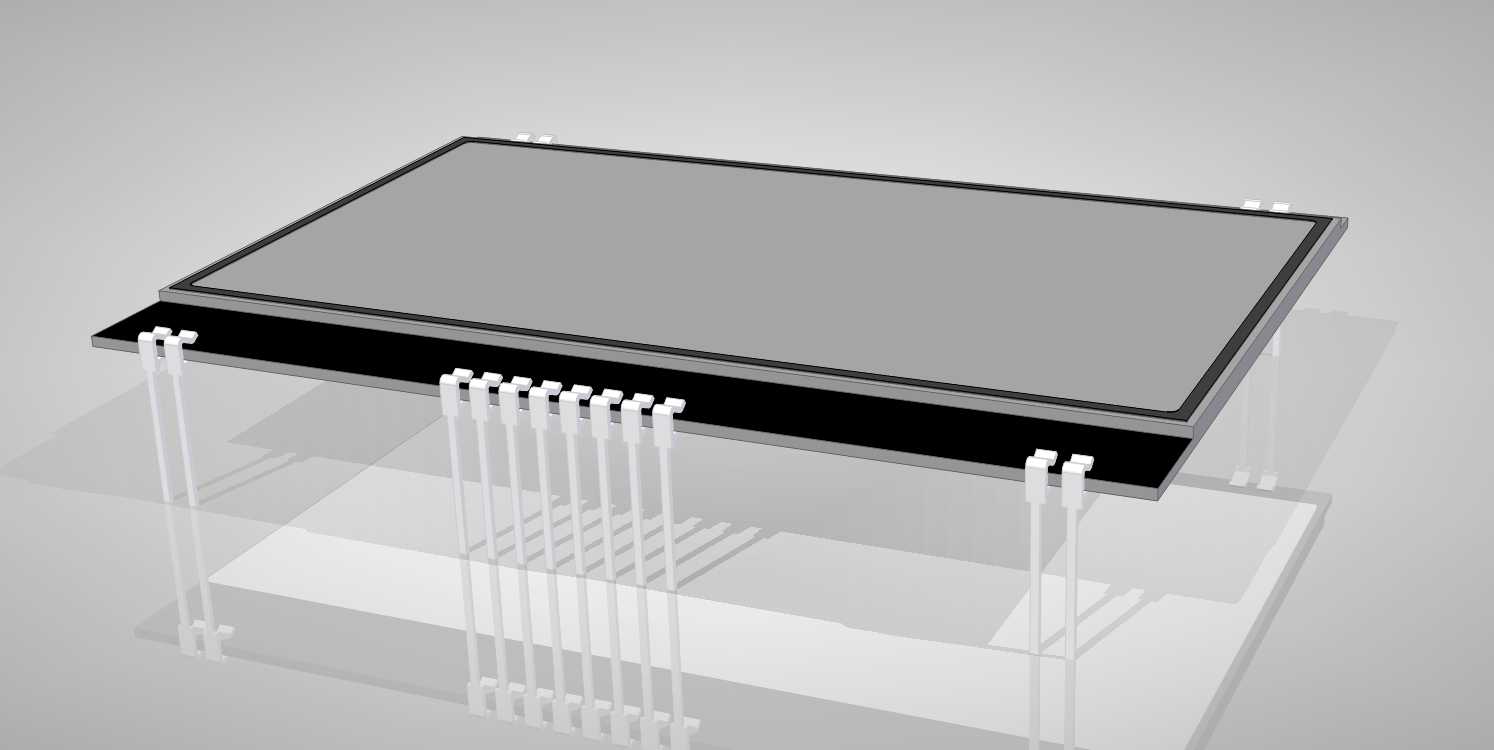

　　做三维建模的时候，要把屏体的所有细节都还原到位，包括金属压边的轮廓、排针的每一根引脚尺寸、固定耳上的安装孔位、屏幕有效显示区域的边界，甚至玻璃边缘的密封胶层厚度都要按照实际尺寸建模，这样在做整机结构装配的时候，才能准确检查干涉情况，提前发现安装位置的冲突，避免开模之后才发现屏体装不进去、引脚和其他元器件碰件的问题。尤其是排针的位置精度，直接关系到主板和屏体的对接是否顺畅，如果建模时排针间距或者位置有偏差，组装的时候就会出现插针对不齐插座的问题，导致生产组装效率下降。

　　另外还要考虑屏体的维修替换性，这款模组的结构完全兼容通用12864屏的安装尺寸，不管是原装备件还是国产替代屏，都能直接装到原有设备的面板上，不需要修改结构件，对于老旧设备的维修改造来说，能大幅降低维修成本，不需要因为屏幕损坏就更换整套控制板。在做设备结构设计的时候，选用这类通用规格的显示模组，也能减少后续供应链的风险，不会因为单一供应商断供导致整个产品无法生产。
