KS0108芯片驱动12864点阵液晶显示模组

　　在嵌入式控制、小型工业设备人机交互、开源硬件开发场景里，这类带KS0108驱动芯片的128×64点阵液晶模组，是小尺寸单色显示方案里普及率极高的选型，很多入门级控制板、小型检测设备、教学实验装置都会选用这类显示单元做参数输出、状态提示的交互载体。从实际工程应用的角度看，这类显示模组不需要复杂的驱动协议栈，并行接口的读写逻辑简单，哪怕是资源有限的8位单片机也能轻松驱动，不需要额外搭载专用的显示处理芯片，整体BOM成本可控，非常适合对成本敏感、显示内容以字符、简单图标、静态曲线为主的设备场景，比如小型温控器的参数显示、简易PLC的状态指示、开源硬件项目的交互界面、小型检测仪器的数值输出，都能看到这类模组的身影。

　　做三维建模的时候，首先要卡准的是安装边界尺寸，这类模组的PCB板边缘通常会预留固定安装孔，孔径一般适配M2或者M2.5的铜柱螺丝，安装孔的位置要和设备面板的固定柱位置严格对齐，避免装配的时候出现孔位偏差。屏体的有效显示区域是128列×64行的点阵，对应物理尺寸上的蓝色显示区长宽比例是固定的，建模的时候不能随意拉伸显示区比例，否则后续做面板开孔的时候会出现显示区和视窗对位不准的问题，要么视窗遮挡有效显示内容，要么视窗过大露出屏体的黑色封装边框，影响外观一致性。排针的位置是建模里容易出问题的细节，这类模组通常采用单侧直插排针引出接口，排针的引脚间距是标准2.54mm，排针伸出PCB板的长度要和实际接插件的插合深度匹配，不能做的过长导致和主板上的其他元件干涉，也不能做的过短导致接插件无法完全插合，出现接触不良的隐患。

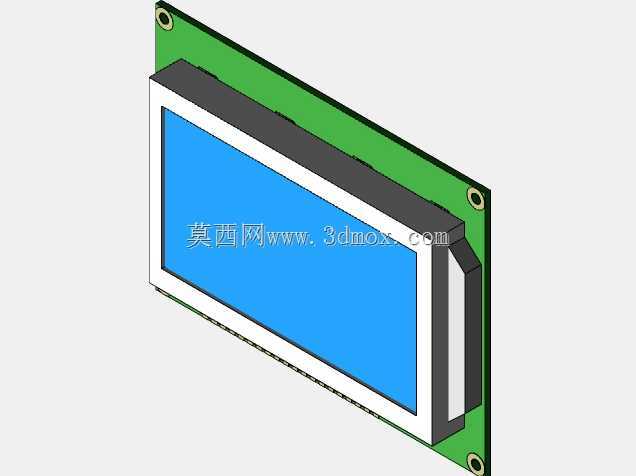

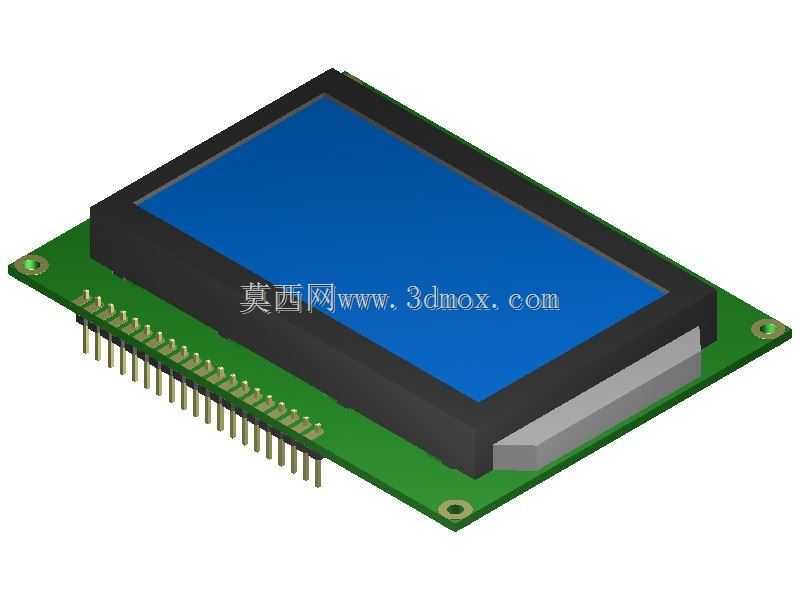

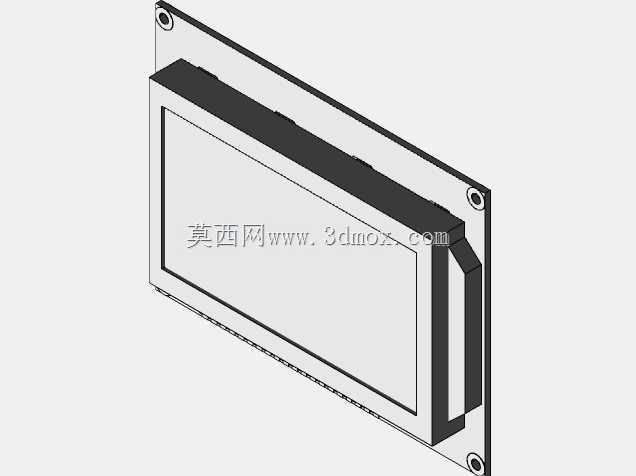

　　从结构设计的思路来说，这类显示模组的建模要分三个层级做结构拆分：最底层是绿色PCB基板，要把基板的厚度、边缘的安装孔、排针焊盘的位置都准确还原，基板的边角做小圆弧处理，和实际板材的冲压边缘一致；中间层是LCD屏的黑色封装胶框，胶框的高度要覆盖液晶玻璃的厚度，胶框和PCB基板的贴合面要做定位止口，还原实际生产里胶框和PCB的装配定位结构；最上层是蓝色的液晶显示面，表面要做轻微的哑光质感处理，不能做成高反光的镜面效果，毕竟这类单色LCD屏的表面都是偏哑光的偏振片材质，反光过强反而不符合实际物料的视觉特征。还要注意屏体侧面的导电橡胶条位置，也就是胶框和PCB之间的灰色压条部分，这个结构是连接液晶玻璃电极和PCB走线的关键部件，建模的时候不能遗漏这个细节，虽然这个部分在装配后是被胶框遮挡的，但做爆炸视图或者装配工艺演示的时候，这个结构是体现模组装配逻辑的关键。

　　实际选型做结构适配的时候，还要考虑屏体和设备面板之间的缓冲泡棉，通常这类模组安装的时候，会在胶框和面板内侧贴一层薄的EVA泡棉，一方面是防尘，避免灰尘从面板视窗和屏体的缝隙进入设备内部，另一方面是缓冲，避免设备运输过程中的震动导致屏体和面板硬接触，出现玻璃碎裂的问题，建模的时候可以预留0.3-0.5mm的泡棉安装间隙，不用把泡棉建到模组模型里，但要把安装间隙留出来，方便后续整机组装的时候做结构校验。另外排针的引出方向也要注意，这类模组有直插排针向下焊接的版本，也有排针侧向引出的版本，这个模型还原的是直插版本，也就是排针垂直于PCB板向下伸出，适配主板在屏体正下方的堆叠安装结构，如果是面板贴装的结构，就需要选侧向排针的版本，做结构设计的时候要根据设备内部的空间排布选对应的安装方向，避免出现排针和其他结构件干涉的问题。

　　从功能特性上来说，KS0108驱动的12864屏是分屏驱动的，也就是左右两个64×64的区域分别由两片KS0108芯片驱动，建模的时候虽然不用还原内部的驱动IC结构，但要理解这个分屏逻辑对应的屏体物理分区，在做面板丝印或者显示内容对位的时候，要注意两个驱动区的拼接位置，避免显示内容在拼接处出现错位。这类屏的可视角度是有明确范围的，通常是正视角度最佳，侧视角度超过30度就会出现对比度下降的问题，所以做设备结构设计的时候，要把屏的安装角度调整到操作人员的正常视线范围内，不要把屏装的过于倾斜，否则实际使用的时候会出现看不清楚显示内容的问题。还有屏体的厚度，从PCB背面到显示面的总高度要准确测量，这个尺寸直接决定了面板视窗的下沉深度，如果总高度算错了，要么屏体凸出于面板表面，要么屏体陷在面板内部过深，出现视窗阴影，影响显示效果。

　　很多新手建模的时候容易把这类LCD屏和OLED屏搞混，OLED屏的封装更薄，没有黑色的胶框结构，而这类KS0108驱动的LCD屏是有明显的黑色胶框包裹液晶玻璃的，而且显示面是经典的蓝底白字配色，建模的时候材质颜色要匹配这个特征，不要做成黑底或者白底的样式。另外PCB板上的走线不用完全还原，但排针的引脚数量要准确，这类12864屏的并行接口通常是20个引脚，排针的引脚数量要和实际物料一致，不能多做或者少做引脚，否则后续做接插件装配的时候会出现引脚数量不匹配的问题。安装孔的位置通常是在PCB板的两个对角，也就是远离排针的那一侧的两个角，每个孔位周围要留出足够的螺丝安装空间，不能让螺丝帽和屏体的胶框干涉，螺丝帽的压紧区域要落在PCB板的实体区域，不能压在胶框上，否则长期使用会因为螺丝压力导致胶框变形，挤压液晶玻璃出现显示缺划的问题。
