工业框架用4040W与4080W铝型材结构

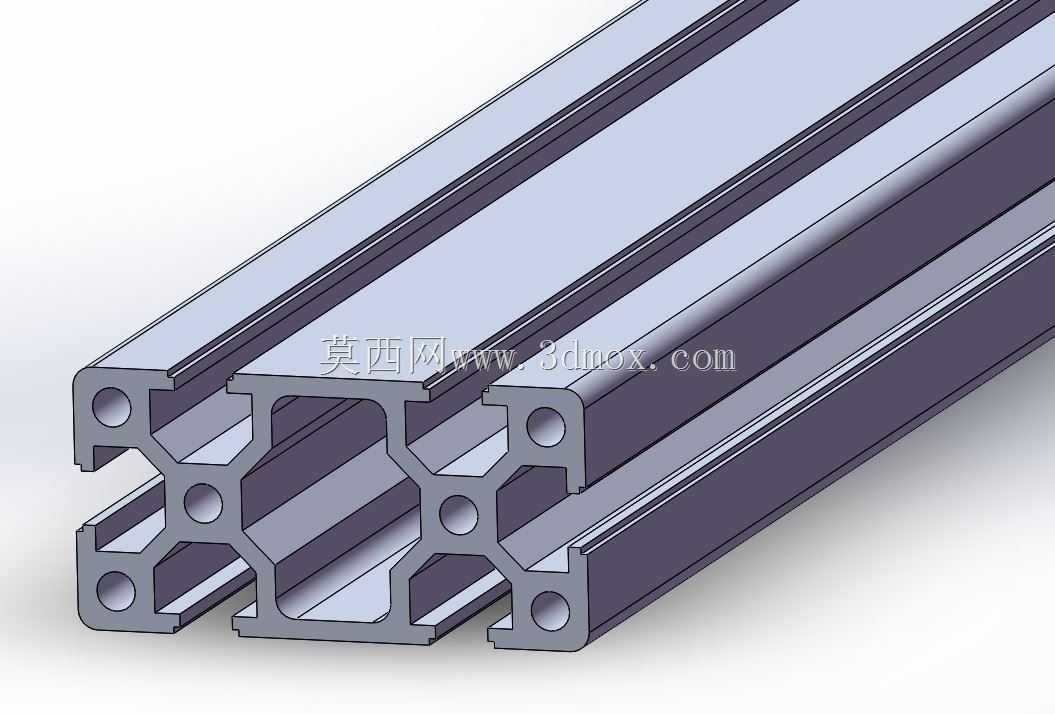

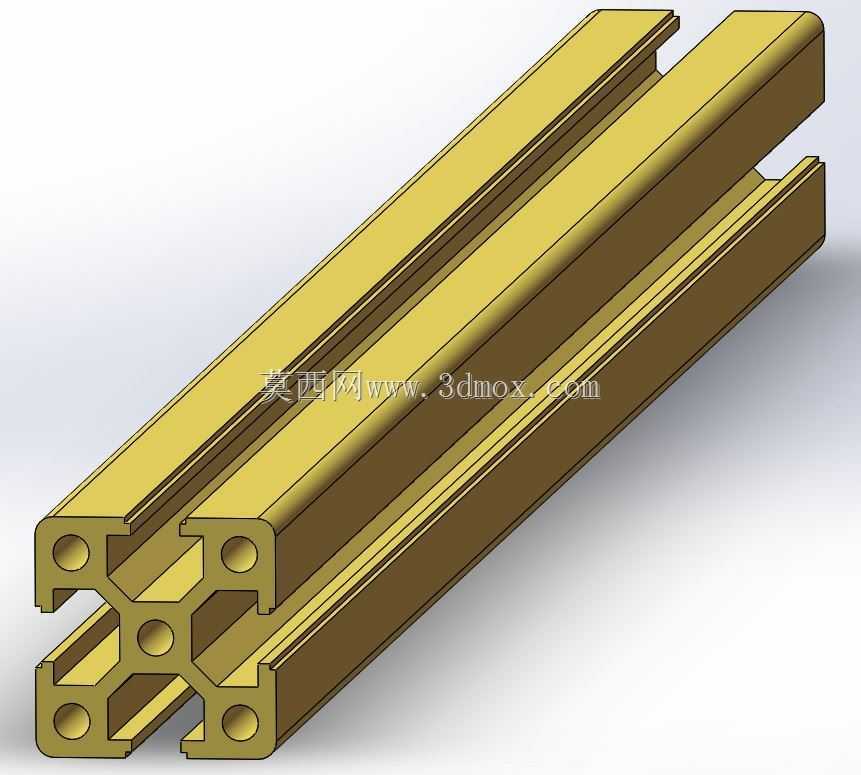

　　在非标自动化设备、生产线工作台、检测设备机架的搭建场景中，铝型材凭借轻量化、易组装、可反复拆装调整的特性，早已替代传统焊接方管成为主流机架用材，本次涉及的4040W与4080W两款欧标重型铝型材，正是针对中高负载机架场景设计的常用规格。从实际选型角度看，4040W属于40系列单槽宽幅重型型材，截面公称尺寸40mm×40mm，槽宽适配标准欧标T型螺栓，可直接搭配对应规格的角码、滑块螺母、端盖等配件完成快速组装，而4080W则是40系列的加宽款，截面公称尺寸40mm×80mm，抗弯截面模量较4040W提升近一倍，多用于机架的主梁、承重横梁、需要安装大负载模组的安装基面场景。两款型材的端部都预制了安装圆孔，

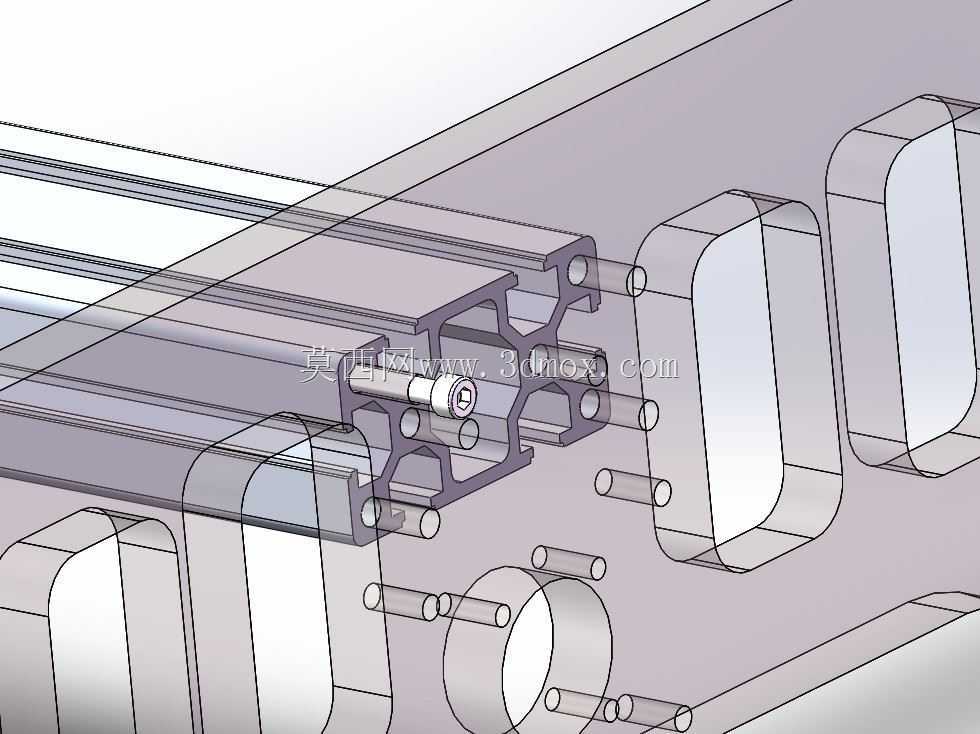

　　其中4040W单端设置5个标准安装孔，4080W单端设置6个标准安装孔，这些孔位的位置度公差控制在±0.1mm以内，现场组装时无需额外铣削端面，直接通过攻丝处理后即可搭配连接板完成型材与板材、型材与型材的端部刚性连接，省去了传统焊接后需要打磨、校形、表面处理的多道工序，大幅缩短设备的组装调试周期。从结构设计思路来看，两款型材都采用了多腔室中空带加强筋的截面结构，外壁厚度、加强筋厚度都经过力学仿真优化，在保证整体抗弯、抗扭强度满足中负载机架要求的前提下，尽可能降低型材自身重量，同时型材的四个安装槽都采用标准欧标槽型设计，槽口做了圆角过渡处理，既可以避免安装配件时刮伤操作人员，也能保证T型螺栓、滑块螺母可以顺畅滑入槽内任意位置，

　　适配不同安装点位的调整需求。在实际安装边界上，两款型材的槽中心距、端面孔位间距都严格遵循欧标铝型材的通用安装规范，可与同系列的4040、4080普通款型材、角槽连接件、弹性扣件、蹄脚、脚轮等配件完全通用，设计选型时无需单独开模定制配件，降低备件采购成本。日常应用中，4040W常用来搭建机架的侧立柱、小型设备的整体框架、防护栏的横竖撑，搭配透明亚克力板或者钣金门板即可做成设备的安全防护 enclosure，而4080W更多用在需要承载线性模组、伺服滑台、物料托盘的承重横梁位置，比如皮带输送机的侧边梁、点胶设备的Y轴安装基座、工作台的台面支撑梁，在承受100kg以内的均布负载时，型材的变形量可以控制在0.2mm/米以内，

　　完全满足普通工业设备的安装精度要求。需要注意的是，端部预制孔的攻丝深度需要根据实际连接的板材厚度调整，一般攻丝深度控制在孔深的2/3即可，避免攻丝过深导致型材端部开裂，同时如果是用于有震动工况的设备，端部连接时建议增加防松垫圈，避免长期运行后连接螺栓松动。另外两款型材的表面都做了阳极氧化处理，氧化膜厚度满足工业级使用要求，日常使用中不易被腐蚀、刮花，无需额外做喷漆、喷塑处理，组装完成后即可直接投入使用，对于需要频繁改线、调整工位布局的生产线来说，这种可反复拆装复用的特性，也能大幅降低产线调整的改造成本，减少材料浪费。在三维建模过程中，两款型材的模型都严格按照实际截面尺寸、槽型参数、端部孔位位置1:1绘制，建模时还原了型材内腔的加强筋结构、端部圆孔的倒角细节，导入装配体后可以直接用来做干涉检查、安装配件的配合模拟，避免设计阶段出现孔位不对、配件干涉的问题，结构工程师在做机架设计时，可以直接调用该模型完成整体框架的排布，根据实际负载计算选型对应的型材规格，无需从零开始绘制型材截面，提升设计效率。
