EixoGuia线性8mm轴支撑固定座

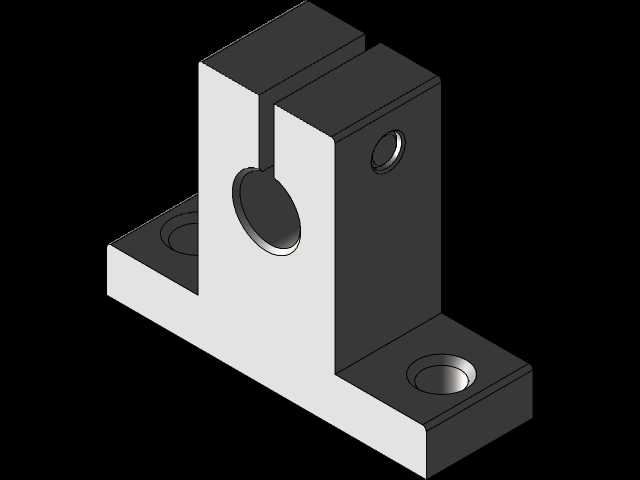

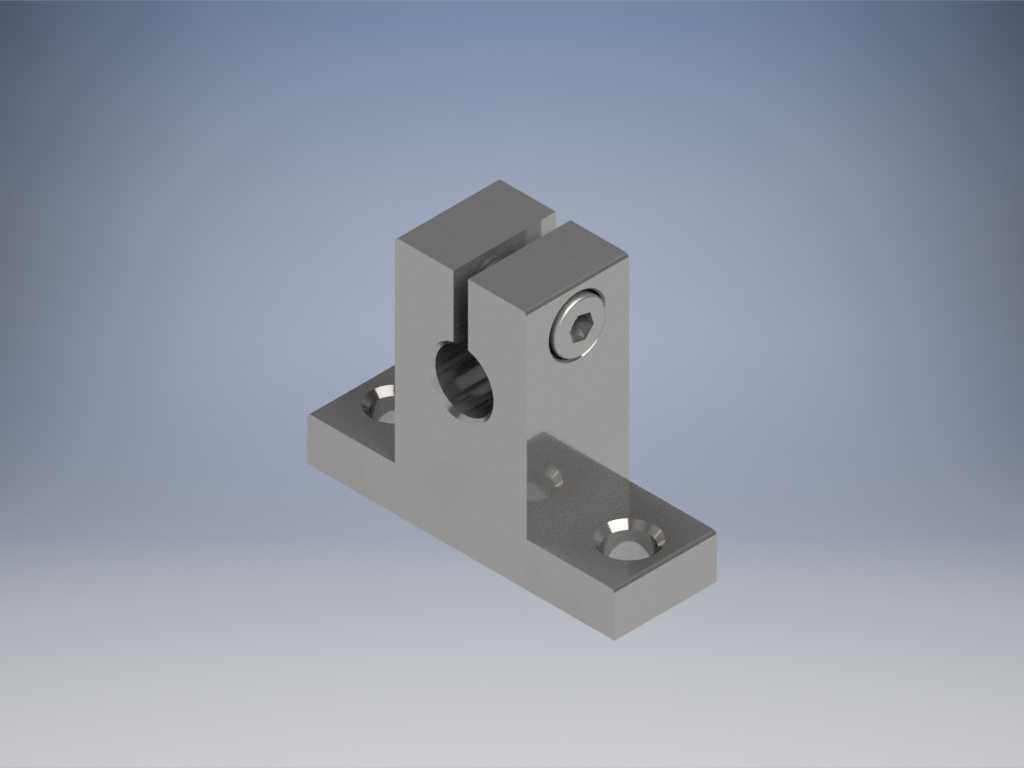

　　这款支撑件主要适配8mm直径的光轴类线性导向部件，在小型自动化输送线、桌面级精密检测工位、3D打印设备的运动轴系、实验室小型位移平台这类需要直线导向的场景中十分常见，核心作用是为线性光轴提供端部或中间段的刚性固定，避免光轴在负载往复运动过程中出现挠度变形、径向窜动的问题，保证轴上滑动件的运动直线度与重复定位精度。从结构设计来看，整体采用L型安装基座搭配上部开式夹块的组合形式，基座部分设置了两个沉头安装孔，可直接通过内六角螺栓将整个支座固定在设备的安装基板或型材架上，沉孔设计能够让螺栓头完全没入基座表面，不会突出干涉周边其他部件的安装空间，安装时两个孔位的跨距经过匹配计算，能够在8mm轴常用的负载区间内提供足够的抗倾覆力矩，

　　不会因为轴端受侧向力就出现支座歪斜的情况。上部的夹块部分采用单侧开槽加锁紧螺钉的结构，这种开式夹持的设计相比封闭式轴套安装要便捷很多，装配时不需要将光轴从端部逐段穿入支座，只需要松开夹块上的内六角锁紧螺钉，将光轴直接卡入夹块的内孔中，再拧紧螺钉即可完成轴的固定，后期调整光轴的轴向位置、拆装维护的时候也不需要拆卸轴上配套的滑块、轴承等其他部件，能大幅缩短设备组装和后期维保的时间。夹块内孔的直径公差按照光轴的常用配合精度设计，锁紧后内孔会产生均匀的弹性变形抱紧光轴表面，既不会因为间隙过大导致轴固定后出现松动，也不会因为过盈量太大夹伤光轴的配合表面，影响后续滑动件的顺畅运行。从安装边界来看，

　　整个支座的垂直安装面与夹块内孔的同轴度控制在合理范围内，安装时只要保证基座底面与设备安装面完全贴合，就能保证固定后的光轴与安装基准面的平行度，不需要额外做复杂的调校工作，对于批量组装的设备来说能有效降低装配调校的工时成本。在实际选型应用中，这类支座通常成对使用，分别布置在光轴的两端作为端部支撑，当光轴的支撑跨距较大的时候，也可以在轴的中间位置加装该款支座作为中间支撑，进一步提升轴系的整体刚性，避免长轴在高速往复运动中出现共振问题。夹块上的锁紧螺钉采用标准内六角圆柱头螺钉，通用的拆装工具就能完成操作，不需要配备特殊的专用工装，日常维护十分方便。基座的转角位置做了小的倒角处理，既能够去除加工过程中产生的锐边毛刺，避免装配人员被划伤，

　　也能减少应力集中的问题，提升支座整体的结构强度，在长期受交变载荷的工况下也不会出现转角处开裂的情况。整个零件的结构没有多余的复杂曲面，加工工艺性很好，采用常规的铣削、钻孔、攻丝工序就能完成加工，适合批量生产来降低配套成本，表面没有特殊的涂层要求，常规的发黑或者镀锌处理就能满足一般工业场景的防锈需求，在有洁净要求的工况下也可以采用不锈钢材质加工适配。在实际的设备调试过程中，如果需要微调光轴的水平度或者平行度，可以在支座基座与安装面之间增加薄铜皮进行调整，由于基座的底面是完整的平面，调整垫片的放置十分方便，不会因为底面有凸起或者凹槽导致垫片放置不稳，影响调整后的精度保持性。
