罗茨式鼓风设备三维结构设计

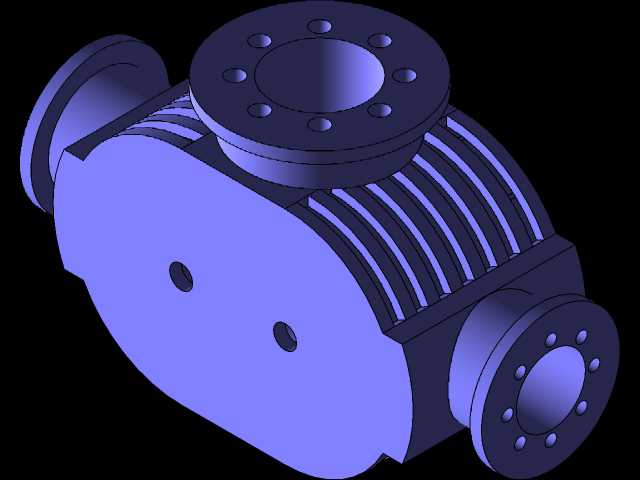

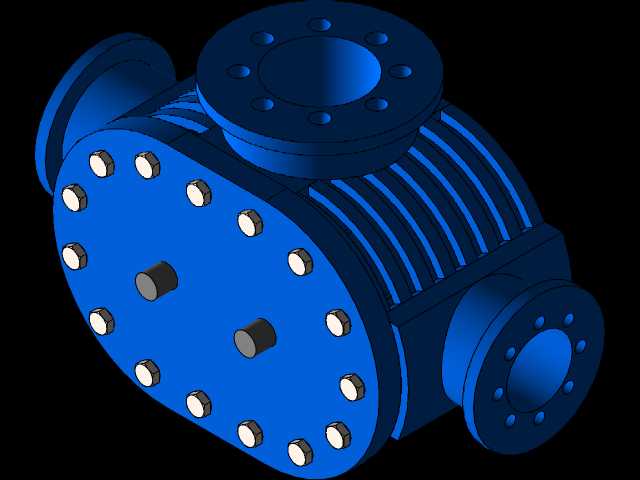

　　在污水处理厂的曝气池边、粮食加工厂的气力输送管线旁、化工厂的脱硫氧化风系统里，这类容积式鼓风设备都是核心气源供给单元，和普通离心风机不同，它依靠腔体内两个同步反向旋转的叶形转子，实现无压缩的气体推送，输出风压受管网压力波动影响极小，这也是它能在高阻力工况下稳定供气的核心原因。从结构设计角度看，这个模型完整还原了设备的核心腔体结构：两侧对称布置的进出风接口采用法兰连接形式，法兰盘上预留的螺栓孔位置完全匹配常规低压流体输送管道的安装规范，现场对接时不需要额外做转接法兰，能直接适配DN80到DN150区间的常规通风管路。腔体顶部的接口是泄压与安全阀安装位，设计时特意保留了接口处的内螺纹结构，方便现场安装压力检测元件与超压泄放装置，避免设备憋压造成转子卡滞或壳体变形。

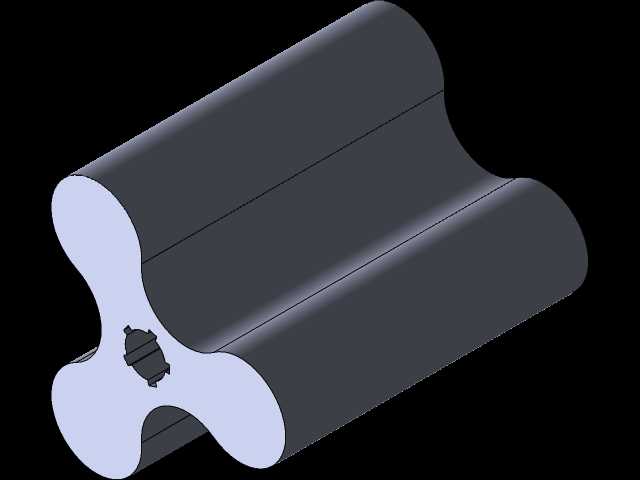

　　转子部分采用了三叶渐开线型线，相比传统两叶转子，三叶结构的排气脉动更小，运行时的气流噪音能降低15分贝左右，转子与壳体内壁、转子与转子之间都预留了0.12到0.18毫米的运行间隙，这个间隙值是经过多轮工况验证的：间隙过小会导致热态运行时转子膨胀剐蹭壳体，间隙过大则会造成气体回流泄漏，降低容积效率。模型里的转子支撑采用两端深沟球轴承的布置形式，轴承位的轴肩尺寸严格按照轴承安装的定位要求设计，外侧预留了骨架油封的安装槽，能有效防止齿轮箱内的润滑油窜入风腔，避免输送的气体被油雾污染，这一点在食品行业气力输送、污水处理曝气这类对气源洁净度有要求的场景里尤为重要。

　　从安装边界来看，设备底部的安装脚座预留了四个长条形螺栓孔，孔距适配常规10号槽钢焊接的设备机架，安装时可以通过长孔微调设备的水平位置，降低现场安装的对位难度。整个设备的重心落在四个脚座围成的矩形中心区域，运行时的振动幅值能控制在0.05毫米以内，不需要做额外的重型混凝土基础，普通钢制机架就能满足安装要求。进出风口的中心高度统一设置为距离安装底面220毫米，和常规通风管路的架设高度匹配，现场布管时不需要做过多的弯头转接，能有效降低管路沿程阻力损失。

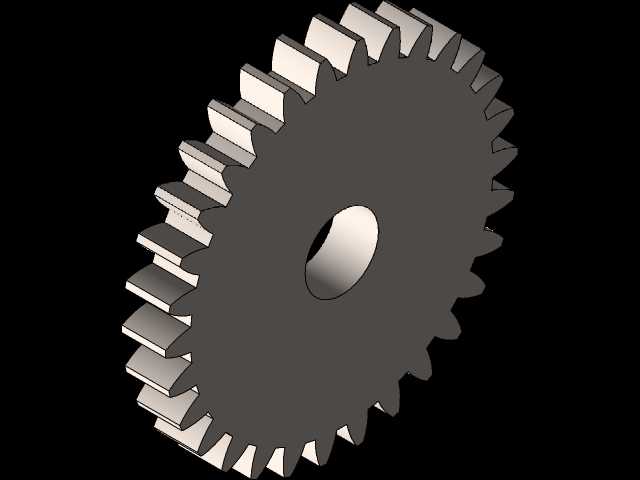

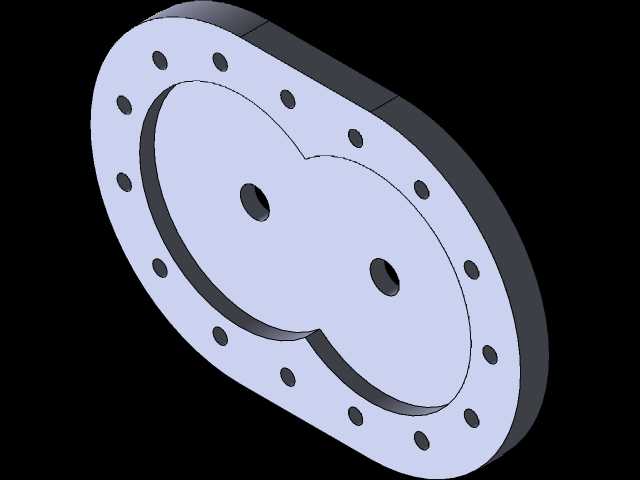

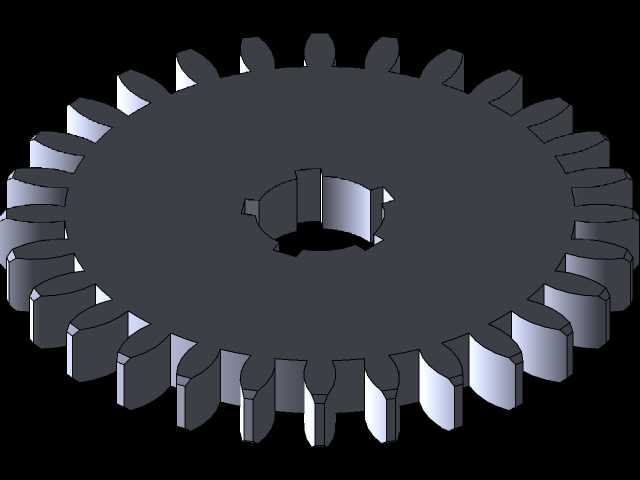

　　设计过程中特意对腔体的流道做了圆弧过渡处理，进出风口位置没有直角突变结构，能减少气体在腔体内的涡流损耗，提升整体输气效率。齿轮箱部分布置在腔体的传动侧，模型里还原了齿轮箱的注油孔、油位观察窗与放油孔的位置，日常维护时不需要拆解设备主体，就能完成润滑油的更换与油位检查，降低后期运维的工作量。端盖与腔体的连接采用均布螺栓紧固，结合面处预留了密封垫片的安装槽，能保证0.1兆帕工作压力下的腔体密封性，避免气体泄漏造成的能效损失。

　　这类设备的实际应用场景覆盖非常广，除了常见的污水曝气、粉体气力输送，还能用于水产养殖的增氧系统、电镀槽的搅拌供气、工业除尘系统的反吹气源，不同场景下只需要调整转子的转速与密封形式，就能适配不同的供气压力与介质要求。比如输送易燃易爆气体时，只需要将普通骨架油封换成机械密封，同时在转子表面做防静电涂层处理，就能满足防爆工况的使用要求。模型里的所有连接尺寸都遵循通用机械设计规范，不管是做设备选型的方案演示，还是做生产线的布局模拟，都能直接调用，不需要再做尺寸修正。
