双叉耳式铰接连接连杆结构设计

　　这类双叉耳带单孔端的连杆结构，在各类需要铰接传动的机械场景中应用十分广泛，从农用机械的悬挂拉杆、工程机械的操纵连杆，到轻工设备的传动摆臂、输送线的张紧调节构件，都能见到这类结构的身影。它的核心作用是在两个存在相对摆动需求的部件之间传递拉力与小幅推力，同时通过铰接孔的配合释放转动自由度，避免刚性连接带来的装配应力与运动卡滞。

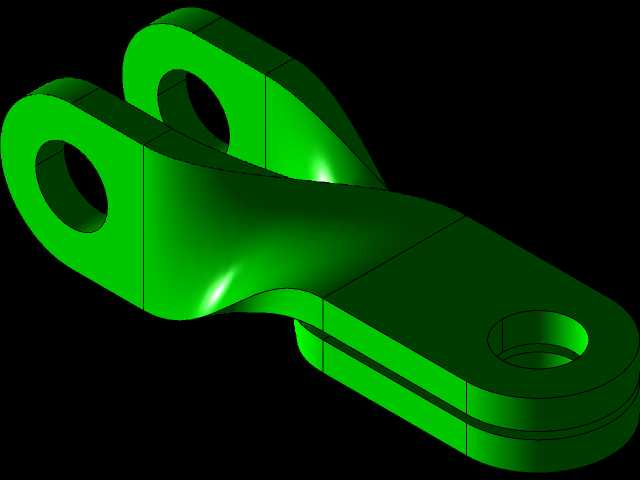

　　从结构功能上看，该构件一端采用平行双叉耳的设计，两个耳片上同轴开设铰接通孔，安装时可将配套的铰接座夹在两个耳片之间，穿入销轴后即可实现稳定的铰接连接，这种双叉耳结构相比单耳结构，受力时两侧耳片可均匀分担载荷，大幅降低单侧耳片受弯断裂的风险，同时能有效限制铰接副的侧向窜动，提升连接的稳定性。另一端为单孔扁平连接端，可与另一处单耳铰接座配合，穿装销轴完成整个连杆的装配，两端铰接的布局让整个构件在传动过程中可自适应两端部件的摆动角度，不会出现运动干涉。

　　设计这类构件时，首先要根据实际传递的载荷大小确定杆身的截面尺寸，杆身采用变截面平滑过渡的造型，并非为了外观美观，而是在叉耳根部与单孔端根部这两个应力集中区域做了加厚处理，同时通过圆弧过渡消除直角截面带来的应力集中问题，避免长期交变载荷下出现疲劳断裂。三个铰接孔的位置度是设计中的核心公差要求，双叉耳上的两个孔必须保证严格同轴，否则安装销轴时会出现卡滞，甚至导致耳片受附加弯矩产生变形，两端孔的中心距则直接决定了连杆的传动行程，需要根据整套机构的运动行程做精确计算，中心距偏差过大会直接影响整套机构的运动精度。

　　在安装边界方面，双叉耳的两个耳片间距需要与配套铰接座的厚度匹配，预留0.2-0.5mm的装配间隙，既保证安装顺畅，又不会出现过大的侧向晃动。铰接孔的直径需要与选用的销轴直径做基孔制配合，常规工况下选用H8/h7的间隙配合即可，若存在频繁往复摆动的工况，可在孔内加装耐磨衬套，降低孔壁的磨损速度，延长构件的使用寿命。杆身的宽度与厚度需要根据安装空间做适配，在满足强度要求的前提下尽可能缩小外形尺寸，避免运动过程中与周边构件发生碰撞。

　　实际选型应用时，需要先核算连杆的最大受拉载荷，根据材料的屈服强度计算杆身与耳片的最小安全截面，常规工况下选用45号钢调质处理即可满足强度要求，若在腐蚀环境中使用可选用不锈钢材质，若有轻量化需求也可采用高强度铝合金加工，但需要相应放大截面尺寸补偿强度差距。安装时需要在销轴端部加装开口销或者轴用挡圈，防止销轴在运动过程中脱出，铰接副处需要定期加注润滑脂，降低磨损与运动异响。这类结构看似简单，但每一处尺寸的设计都直接关联到整套机构的运行可靠性，建模时需要特别注意各过渡圆角的处理，以及铰接孔的同轴度、孔位距的参数准确性，避免后续生产加工出的零件无法顺利装配。
