异形多安装耳连接法兰结构设计

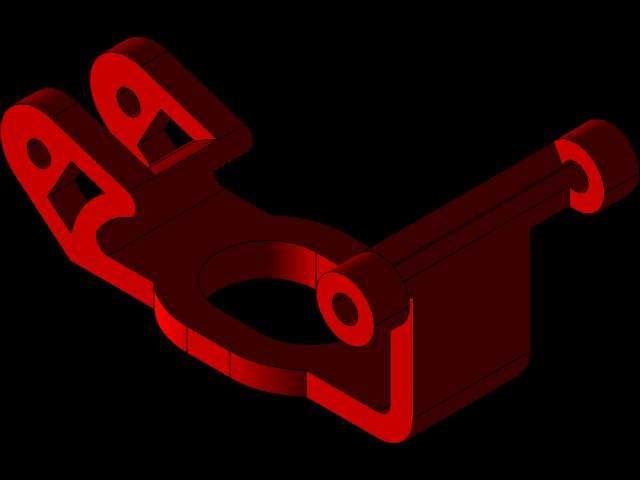

　　这款异形连接法兰的设计，最初是针对小型流体管路配套的紧凑安装场景做的定制化结构，区别于常规圆形标准法兰的对称布局，它的三个带孔安装耳做了非对称角度延伸，适配设备舱内部局促的安装空间，能避开周边排布的线束、小型阀件的干涉区域，不用额外做安装位的改造就能直接适配原有设备的固定点位。从功能层面看，中间的环形通孔是流体介质的过流通道，孔壁做了均匀的壁厚设计，在保证额定工作压力下结构强度的同时，尽可能压缩了整体的重量，避免给配套的薄壁管路带来额外的载荷负担。侧边延伸出的带轴套结构，是为了配套管路快拆锁扣做的铰接位，日常维护的时候不用完全拆卸所有固定螺栓，只需要松开对应位置的紧固件，就能绕铰接轴翻开法兰完成密封件的更换，

　　比常规法兰的拆装效率提升不少。设计过程中最先敲定的是三个安装耳的孔位坐标，完全匹配现场已有的三个M6固定螺柱的位置，安装耳上的通孔做了0.2mm的公差预留，既能保证安装时的对位顺畅，也不会因为间隙过大导致安装后出现晃动偏移。安装耳和主体法兰的衔接位置做了渐变的圆角过渡，没有直角应力集中的结构，在设备运行产生持续振动的工况下，能有效避免衔接位置出现疲劳裂纹，之前同工况下用直角衔接的法兰件，曾出现过运行三个月后衔接处开裂漏液的问题，这次的圆角过渡就是针对这个失效点做的优化。整体的安装边界做了严格的尺寸控制，最外侧的两个安装耳端点距离控制在120mm以内，侧边铰接轴的突出高度不超过25mm，刚好能嵌入设备舱预留的130mm见方的安装槽内，

　　不会突出舱体表面影响外部盖板的闭合。法兰主体的密封面做了0.8μm的表面粗糙度要求，配套2mm厚的丁腈橡胶密封圈就能满足IP65的密封要求，应对常规的水、低压油气介质的输送完全够用。三个安装耳的厚度和法兰主体厚度保持一致，都是8mm，采用一体成型的加工工艺，没有拼接焊缝，整体结构的一致性更好，不会出现焊缝位置腐蚀漏液的隐患。侧边的铰接轴孔做了镶铜套的设计，铜套和基体采用过盈配合，反复拆装翻转的时候磨损都集中在铜套上，后期维护只需要更换铜套就能恢复铰接精度，不用整体更换法兰件，能降低后期的运维成本。在做结构校核的时候，针对每个安装耳的受力做了单独的有限元分析，在额定1.2MPa的工作压力下，加上管路振动带来的交变载荷，

　　最大应力出现在安装耳和主体衔接的圆角位置，数值远低于所选铸铝材质的屈服强度，安全系数能达到2.5以上，满足长期运行的强度要求。和常规标准法兰相比，这种非对称的异形结构虽然不能通用在所有管路场景，但针对特定的紧凑安装位，能大幅降低安装改造的工作量，不用重新在设备舱壁上打孔固定，也不用调整周边其他部件的排布位置，在小型自动化设备的流体管路改造、紧凑型液压站的管路连接场景里，这类定制化异形法兰的适配性反而比标准件更好。设计时还特意把铰接轴的位置和其中一个安装耳的位置做了角度对齐，翻转法兰的时候不会和另外两个安装耳的固定螺栓产生干涉，翻开的最大角度能达到90度，足够伸手进去更换内部的密封圈，不用把整个法兰从管路上拆下来，能减少维护时的介质泄漏量，也能缩短维护停机的时间。法兰的过流孔直径和对接的25mm外径管路完全匹配，内壁没有突出的台阶，介质流过的时候不会产生额外的紊流，也不会在台阶位置残留介质杂质，对于输送带有细小颗粒的流体介质时，能减少杂质堆积对密封面的磨损，延长密封件的使用寿命。
