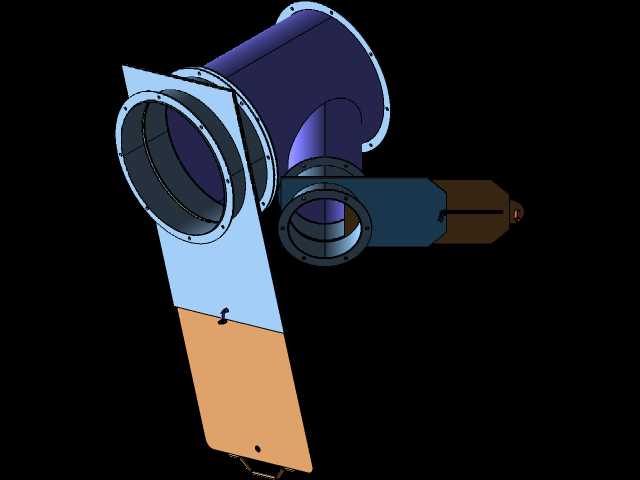

带导流刀瓣的管道排气支管结构设计

　　在工业通风排气、工艺流体输送的管路系统中，支管作为主管道与末端点位的衔接部件，其结构合理性直接影响整个管网的流阻表现、气流分配均匀度以及现场安装适配性。这款带刀瓣结构的排气支管，主要应用于需要对支路气流进行导向、调节通断或分流的通风排气场景，常见于工业厂房除尘系统、工艺废气收集管路、大型设备的散热排风支路，也可适配部分低压流体输送的管线改造项目。

　　从实际使用功能来看，支管上集成的刀瓣结构并非普通的加强筋，而是兼具气流导流与截流调节作用的功能部件：当刀瓣处于全开位置时，其曲面弧度与支管内壁流道顺滑衔接，能够减少支管转弯处的涡流产生，降低局部流阻，避免支路排风不畅导致的主管道压力波动；当需要调整支路风量或者切断该支路通路时，刀瓣可绕转轴转动至闭合位置，贴合支管内壁的密封面实现支路截断，无需额外在管段上加装插板阀，减少了管路的连接节点，降低了现场安装的密封难度与漏风概率。刀瓣的转轴端延伸出支管外部的操作段，可搭配手柄或者执行器实现手动或自动控制，适配不同自动化程度的管路系统需求。

　　设计过程中，首先结合管路系统的常用压力等级确定了支管的壁厚参数，所有法兰连接面均采用标准法兰的螺栓孔位布局，能够直接与同公称直径的标准管道、阀门进行对接，无需额外制作过渡连接件。考虑到排气支管往往安装在空间局促的设备旁或者管线夹层内，整体结构采用90度弯管主体搭配侧向安装板的布局，安装板上预留的固定孔位可直接将支管固定在设备侧壁或者建筑结构面上，不需要额外制作安装支架，减少了现场施工的工作量。刀瓣的转动轴采用偏心设计，在气流正向流动时，气流压力会辅助刀瓣压紧密封面，提升闭合状态下的密封性能，同时避免刀瓣在气流冲击下产生异常颤动，降低管路运行的噪音。

　　外形尺寸方面，支管的三个连接端口均匹配常用的通风管道公称直径，转弯处的曲率半径经过流场仿真优化，既避免了曲率过小导致的流阻激增，也控制了整体结构的外轮廓尺寸，不会因为曲率过大导致支管占用过多安装空间。安装边界上，侧向安装板的突出长度经过核算，保证法兰螺栓安装时有足够的扳手操作空间，刀瓣操作端的预留长度能够满足手柄转动或者执行器安装的空间需求，不会出现安装后无法操作的问题。所有焊接位置均采用连续角焊缝，打磨后与母材顺滑过渡，避免焊缝位置出现积灰或者积液的问题，适配含尘废气、潮湿排气等复杂工况的使用需求，减少后期管路维护的清理难度。

　　在结构细节处理上，刀瓣的边缘做了倒圆角处理，避免安装或者维护过程中划伤操作人员，同时减少刀瓣开关过程中对密封面的刮擦，延长密封结构的使用寿命。法兰端面的密封槽采用标准梯形槽设计，可搭配常规橡胶密封垫实现可靠密封，不需要定制特殊规格的密封件，降低后期运维的配件采购成本。整个支管的流道内部没有突出的结构件，所有连接位置的内部焊缝均打磨至与内壁齐平，避免气流中的粉尘、纤维等杂质挂附在管壁上，长期使用后不会出现流道堵塞的问题，适合长时间连续运行的通风排气系统使用。
