翼手龙仿生骨架钢板拼接结构设计

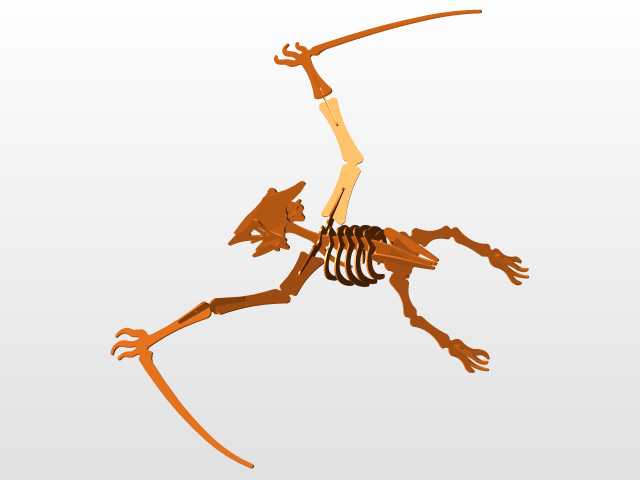

　　这套翼手龙骨架的钢板拼接结构，最初的设计出发点是面向自然博物馆展陈、科普研学装置搭建、影视道具实体制作的落地需求，区别于传统树脂翻模的骨架展品，全钢板裁切拼接的结构在户外展陈、长期固定布设场景下，抗老化、抗形变能力有明显优势，不需要频繁做表层维护，也能承受一定程度的观展触碰，适配科技馆长期互动展项的使用要求。设计阶段最先敲定的是整体翼展的尺寸边界，950mm的翼展长度刚好适配常规1.2米宽度的展陈台布设，不会因为翼展过长出现展品超出展台边界的问题，也不会因为尺寸过小丢失翼手龙骨架的结构细节，整体骨架的重心落在躯干胸腔位置，安装时只需要在胸腔底部设置两个固定点位，就能保证整体结构的稳定性，不需要额外在翼尖位置加支撑件，

　　避免支撑结构破坏展品的视觉完整性。结构拆分上完全遵循3mm钢板的加工特性，所有骨架零件都采用平面激光裁切加工，不需要做复杂的三维曲面冲压，每一块零件的连接位置都设计了对应的插接卡口，拼接时不需要复杂的工装定位，只需要沿着卡口对齐就能完成初步装配，后续可以根据使用场景选择焊接固定或者螺丝可拆卸固定：如果是永久固定展陈，采用满焊之后打磨焊道做仿骨色喷涂即可；如果是巡展使用的可拆卸展品，在每个卡口位置预留M3螺丝孔，拆装时只需要拧动对应位置的紧固件，就能把整副骨架拆分成躯干、四肢、翼膜支撑骨几个独立模块，单块模块的尺寸都能装入常规航空托运箱，适配跨地区巡展的运输要求。在骨骼形态的还原上，没有完全照搬古生物化石的1:1缩放，

　　而是针对钢板材料的力学特性做了结构优化：翼部的支撑长骨原本化石结构是中空薄壁形态，钢板拼接时把长骨拆分成内外两层骨片叠加，在保证外形轮廓还原度的前提下，提升了长骨的抗弯折能力，避免翼展过长出现端部下垂的问题；胸腔部分的肋骨结构，每一根肋骨的插接位置都做了角度限位，装配完成后肋骨的弧度刚好形成稳定的笼型结构，既承担整个躯干的结构强度，也能还原翼手龙胸腔的生理形态；四肢的关节位置特意预留了微小的调整间隙，安装时可以根据展陈需要调整四肢的姿态，既可以做成展翅滑翔的动态姿态，也可以做成陆地爬行的休憩姿态，不需要重新加工零件就能适配不同的展陈主题。实际落地使用中，这套结构除了展陈用途之外，也可以作为机械类专业仿生结构设计的教学案例，

　　学生可以通过零件拼接理解平面板材拼接三维结构的设计思路，掌握不同受力位置的材料厚度选型、连接点位排布的工程逻辑，相比纯虚拟的三维模型，实体可拼接的结构能更直观展现结构设计中尺寸公差、安装间隙的实际影响。设计过程中特意规避了复杂的异形曲面加工，所有零件的加工公差控制在0.1mm以内，普通的激光切割设备就能完成全部零件的加工，不需要投入特殊的模具费用，小批量制作的成本远低于传统的翻模工艺，而且钢板材质的零件如果出现局部损坏，只需要重新裁切对应位置的单片零件替换即可，维护成本极低。在安装边界的考量上，整副骨架装配完成后，躯干部分的最大宽度为180mm，四肢落地姿态下的总高度为320mm，不管是壁挂安装还是台座摆放，都不会占用过多的布设空间，壁挂安装时只需要在胸腔对应的背板位置设置两个挂点，就能承受整副骨架的全部重量，不需要额外做墙体加固，适配大部分室内展馆的墙面承重要求。
