卧式筒载木架支撑辊轴组合结构设计

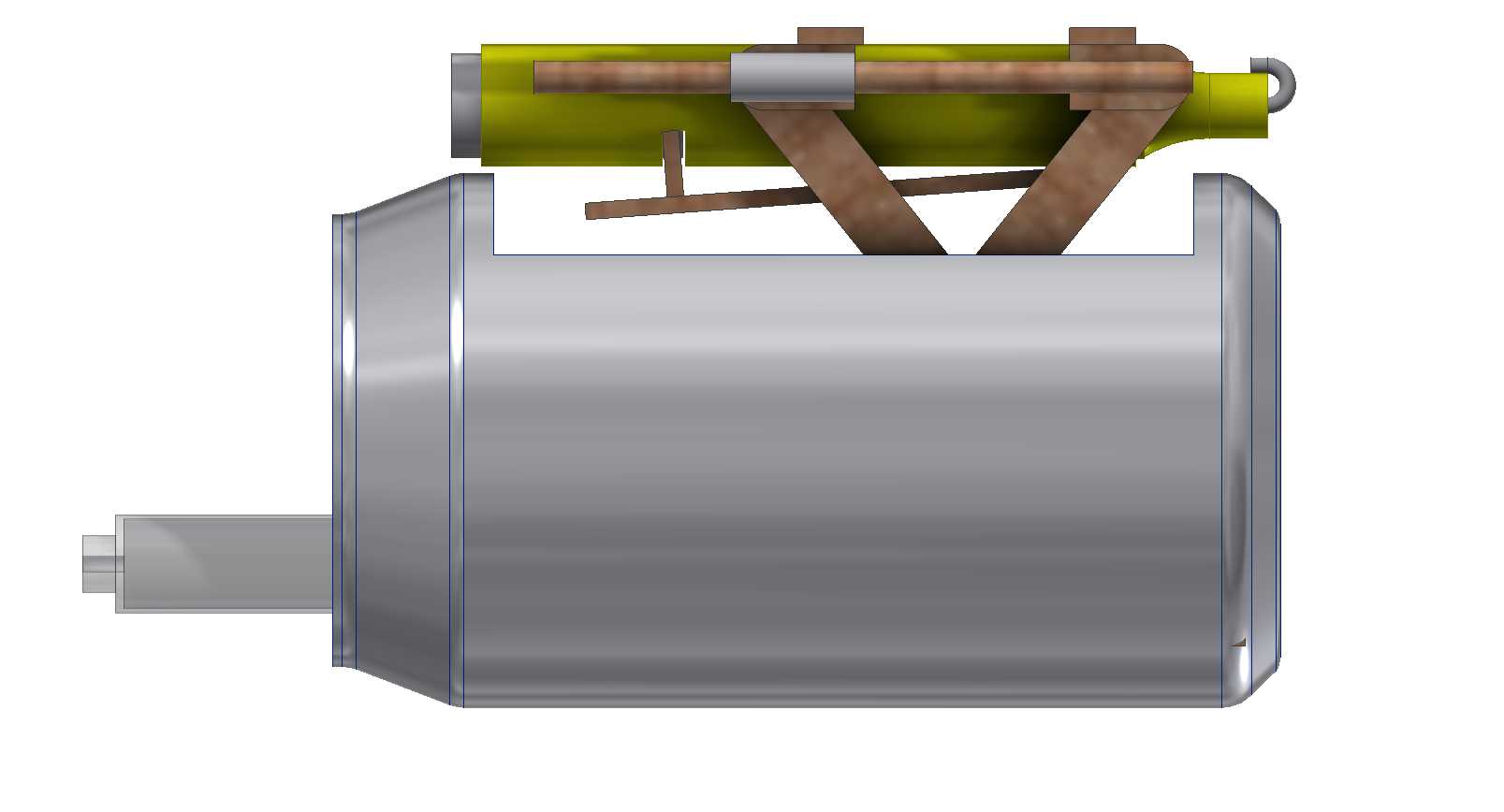

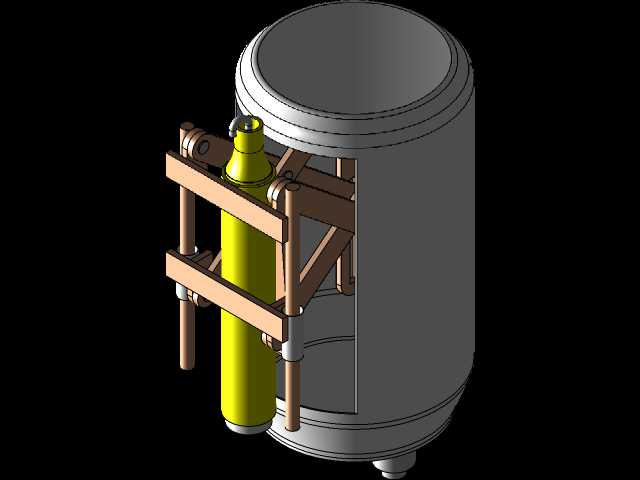

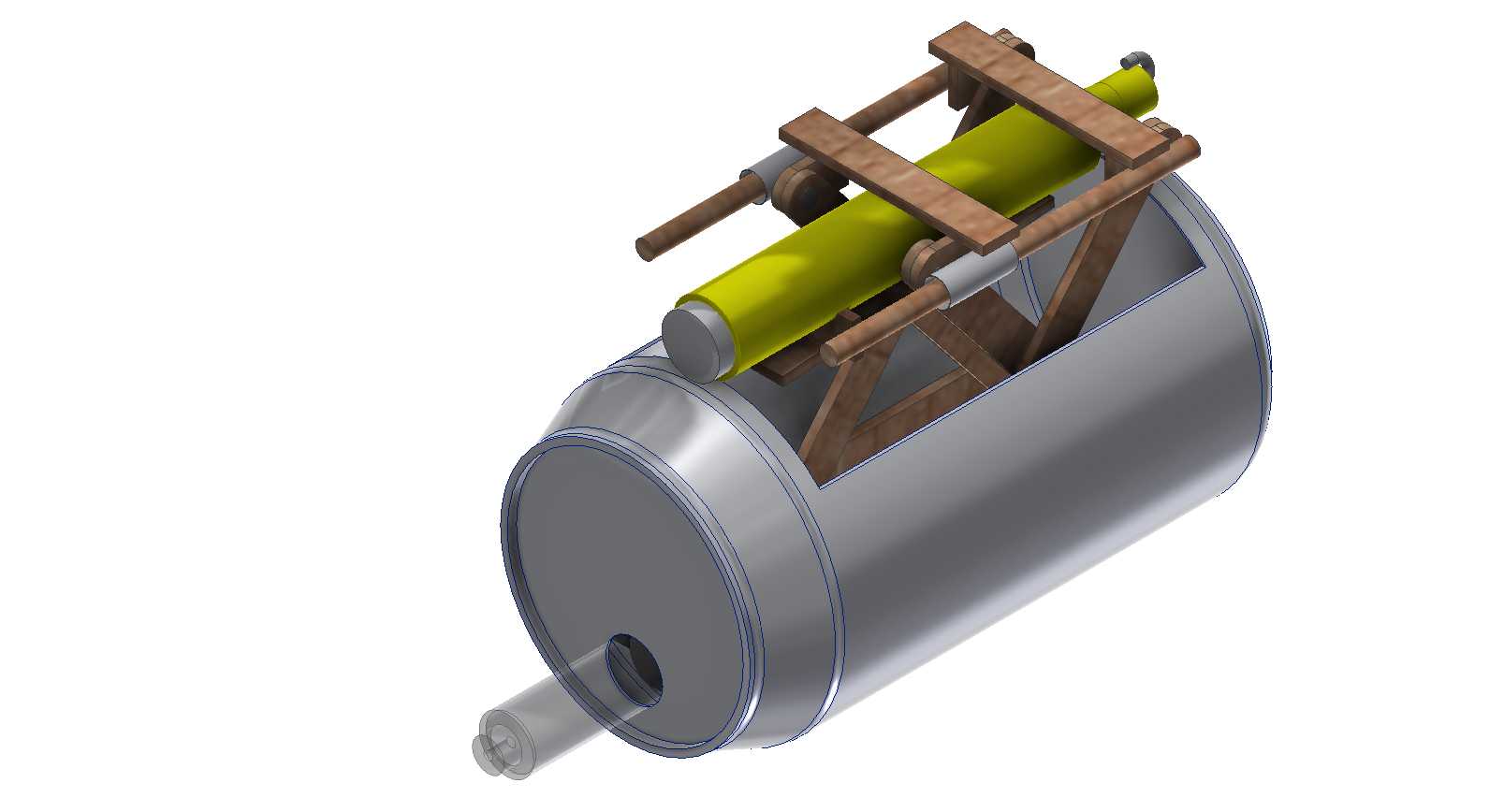

　　在中小型物料转运、轻型载荷输送的车间工位场景中，这类带木架支撑的卧式筒载结构常被用作临时储料配合辊轴送料的过渡单元，尤其适配木质、纸质卷料的短距离中转输送，避免硬质金属支撑直接磕碰卷料表层造成物料损耗。从结构组成来看，下部卧式筒体为整体承载基体，采用薄壁卷焊筒身搭配两端封板的结构，封板中心预留轴孔用于穿装出料导向管，筒身侧壁做了圆弧过渡处理，减少应力集中的同时也能避免刮蹭过往操作人员。上部的木质支撑框架采用硬木方料拼接，通过抱箍结构固定在筒身上部，框架上设置的两组辊轴座用于承托黄色的主输送辊，辊轴两端伸出木架的部分预留了操作手柄安装位，可手动转动辊轴实现卷料的缓慢放卷，无需额外配置动力源，适配无供电条件的临时作业工位。

　　设计过程中优先考虑了安装边界的适配性，筒体底部为整圆弧面，可直接放置在平整的水泥地面或者标准宽度的工位架上，无需额外制作专用安装底座，整体重心落在筒体中心轴线下方，即使上部辊轴承载满卷物料，也不会出现侧翻风险。木架与筒身的连接采用可拆卸的箍带结构，无需焊接固定，可根据承载辊轴的直径更换不同开槽尺寸的木方支撑，适配不同规格的卷料输送需求。出料导向管从筒体一端封板的中心孔伸出，管口做了倒圆角处理，卷料的芯带可从导向管内穿出，顺着筒体内部空腔引导至下一工位，避免带料下垂缠绕到下部支撑结构。从功能特性上看，该结构没有复杂的传动部件，日常维护仅需定期检查木架连接箍带的松紧度，以及辊轴转动部位的润滑情况，

　　木质支撑的缓冲特性可以吸收辊轴转动时产生的小幅振动，减少卷料放卷过程中的窜动问题。在实际选型应用时，需要注意筒体的放置平面水平度误差不超过千分之三，否则会导致上部辊轴倾斜，放卷时出现带料跑偏的问题；木架支撑的跨距设置为辊轴长度的三分之二，保证辊轴承载时的挠度在允许范围内，避免长期重载出现辊轴弯曲变形。筒体两端的封板与筒身采用满焊连接，焊缝做打磨平滑处理，筒身内部可临时存放少量作业工具或者备用捆扎带，兼顾一定的储物功能，适合车间零散工位的多功能使用需求。辊轴表面做了阳极氧化处理，硬度高于普通钢材，长期与卷料接触也不会出现表面划痕，避免刮伤卷料内层，适配对表面质量要求较高的薄膜、纸质卷材的放卷作业。

　　整体结构没有采用复杂的铸件或者精密加工件，大部分零部件可通过常规的卷板、焊接、木料切割工艺制作，制造成本较低，适合小型加工厂自行改制适配不同的工位需求，安装时仅需将木架箍带锁紧在筒身上部标记的安装位置，穿装好辊轴即可投入使用，无需复杂的调试过程。
