赛车用通风划线钻孔盘式制动盘结构

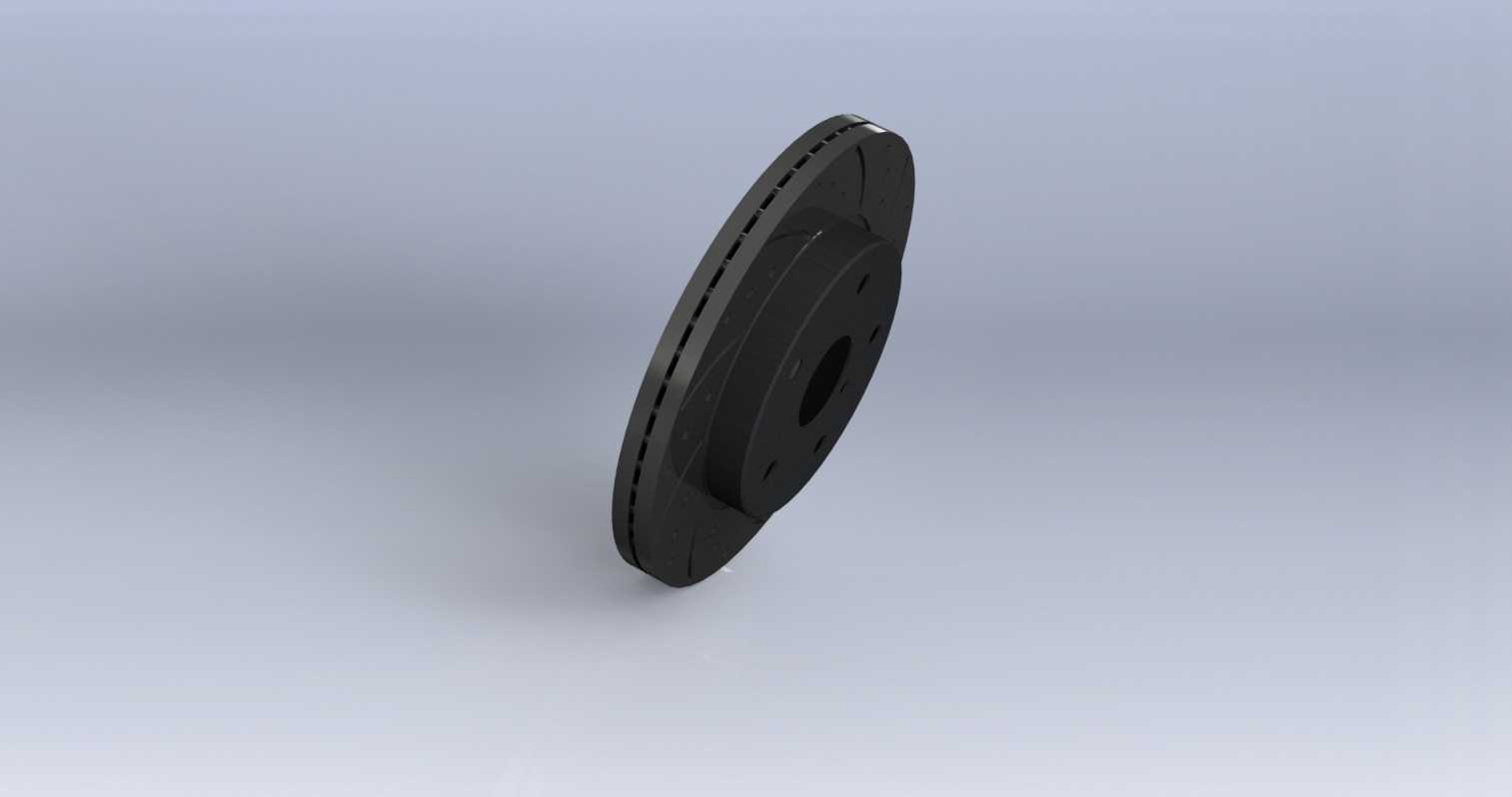

　　在场地赛车、改装性能车的制动系统选型中，制动盘作为直接将车辆动能通过摩擦转化为热能散出的核心承载部件，其结构设计直接决定了连续高强度制动工况下的制动稳定性、抗热衰退性能与踏板脚感一致性。这款面向赛事场景开发的盘式制动部件，采用分体式结构布局，摩擦工作面为高碳铸铁材质，中心安装帽部采用高强度铝合金加工而成，两者通过均布的浮动连接销实现径向与轴向的微量浮动，能够抵消剧烈制动下摩擦面受热产生的翘曲变形，避免制动踏板出现抖动，同时减少不同材质热膨胀系数差异带来的装配应力。

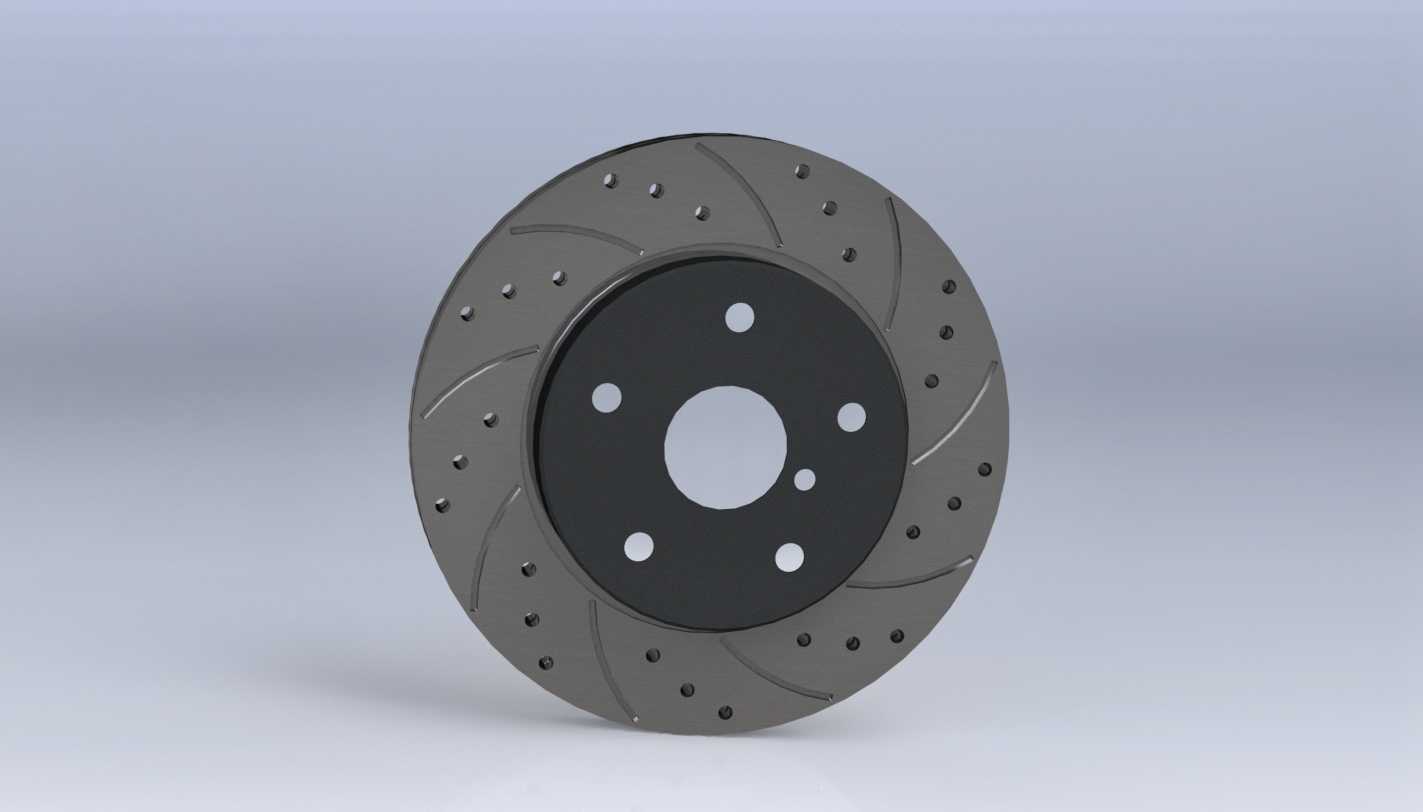

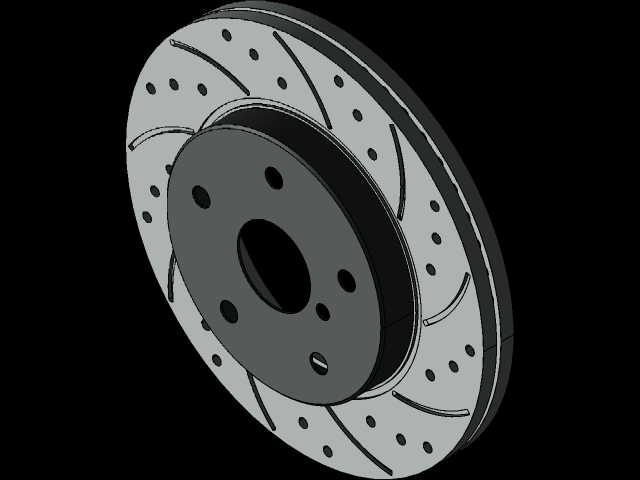

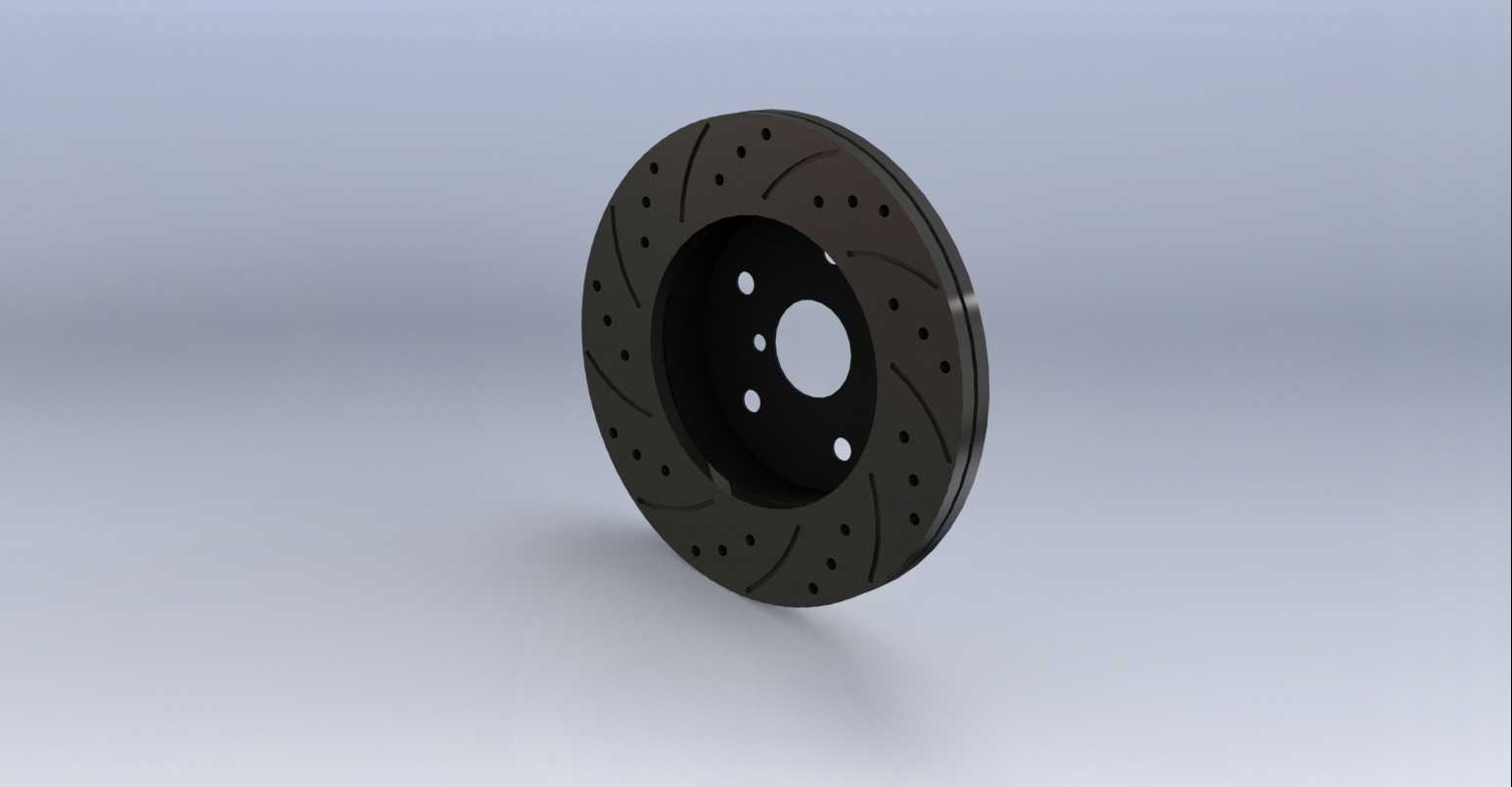

　　从工作面的结构设计来看，摩擦环面采用了斜向划线与径向钻孔结合的复合处理方式，斜向布置的划线槽在制动片与盘面贴合摩擦的过程中，能够持续刮除制动片表面高温下产生的碳化磨屑层，避免磨屑在摩擦副之间堆积形成润滑层导致制动力衰减，同时划线的导流结构能够在盘面高速旋转时带动空气沿槽道流动，带走摩擦产生的表层热量；而贯穿摩擦环厚度方向的通风钻孔，一方面打通了制动盘内部通风道与外部的气流路径，让车辆行驶时的迎面风能够更顺畅地进入盘体内部的离心式通风道，提升整体换热效率，另一方面能够在制动盘涉水时快速排走摩擦面的水膜，缩短湿滑路面下的制动响应时间。需要注意的是，钻孔的位置均经过应力校核，避开了摩擦环受力的集中区域，同时孔口做了倒角处理，避免长期使用后孔边出现应力裂纹，延长赛事高强度使用下的部件寿命。

　　安装接口部分，中心帽部采用了与竞技级轮毂轴承单元匹配的中心定位孔设计，定位精度控制在0.02mm以内，能够避免高速旋转时的动平衡偏差，围绕中心孔均布的5个螺栓安装孔，孔位公差严格按照赛事轮毂的安装标准设计，能够适配多数主流竞技改装轮毂与原厂性能车的轴头规格，安装面的平面度控制在0.01mm以内，确保制动盘安装后与轴头完全贴合，不会出现偏摆。从安装边界尺寸来看，摩擦环的外径适配大六活塞竞技卡钳的安装距，摩擦面的有效宽度能够覆盖对应规格制动片的全部摩擦面积，避免出现制动片偏磨；盘体的整体厚度预留了足够的磨损余量，满足多轮赛事的使用需求，通风道的截面采用渐扩式设计，随着盘面旋转，空气在通风道内受离心力作用向外流动时流速逐步提升，换热效率相比等截面通风道提升15%以上。

　　在实际赛事应用场景中，这类制动盘需要匹配工作温度区间更高的竞技级制动片使用，其划线与钻孔结构能够在连续重刹、盘面温度攀升至600℃以上的工况下，依然保持稳定的摩擦系数，不会出现普通民用制动盘高温下的热翘曲、热裂纹问题。设计过程中，针对摩擦环的热变形量做了多轮仿真校核，通过调整通风道的筋条分布、钻孔的排布密度，将盘面最高温度区域的热变形量控制在0.1mm以内，避免高温下制动片与盘面的接触面积下降导致制动力波动。同时，盘体的动平衡精度按照赛事级标准做了校正，剩余不平衡量控制在5g·cm以内，确保车辆在200km/h以上的高速行驶制动时，不会出现方向盘抖动的问题。

　　不同于民用车辆的原厂制动盘设计，这款产品的结构完全偏向性能取向，在散热能力、抗热衰退性能、摩擦稳定性上做了针对性优化，没有过度追求使用寿命，而是优先保障极限工况下的制动可靠性，能够满足场地赛、拉力赛段、山路激烈驾驶等场景下的高强度制动需求。在装配环节，需要注意安装面的清洁度，不能残留锈迹、泥沙或者旧的制动盘磨屑，否则会导致安装后制动盘偏摆，同时螺栓需要按照规定的扭矩对角紧固，避免安装应力导致盘体变形。日常赛事使用后的检查中，需要重点关注划线槽的磨损深度、钻孔周边是否出现细微裂纹，当摩擦环厚度磨损至极限值时需要及时更换，避免出现盘体碎裂的风险。
