深沟球滚珠轴承工业传动结构

　　在各类旋转传动机构的设计选型过程中，滚珠轴承是应用覆盖范围最广的支撑类部件，从普通民用家电的电机输出端，到工业生产线的输送辊道、机床主轴的辅助支撑、工程机械的旋转铰接点位，几乎所有存在连续回转运动的结构中，都能看到这类部件的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦阻力降到最低，减少动力传输过程中的能量损耗，同时保证轴的回转精度始终维持在设计允许的公差范围内，避免轴系运转过程中出现径向跳动、轴向窜动超差的问题，保障整套传动机构的运行稳定性。

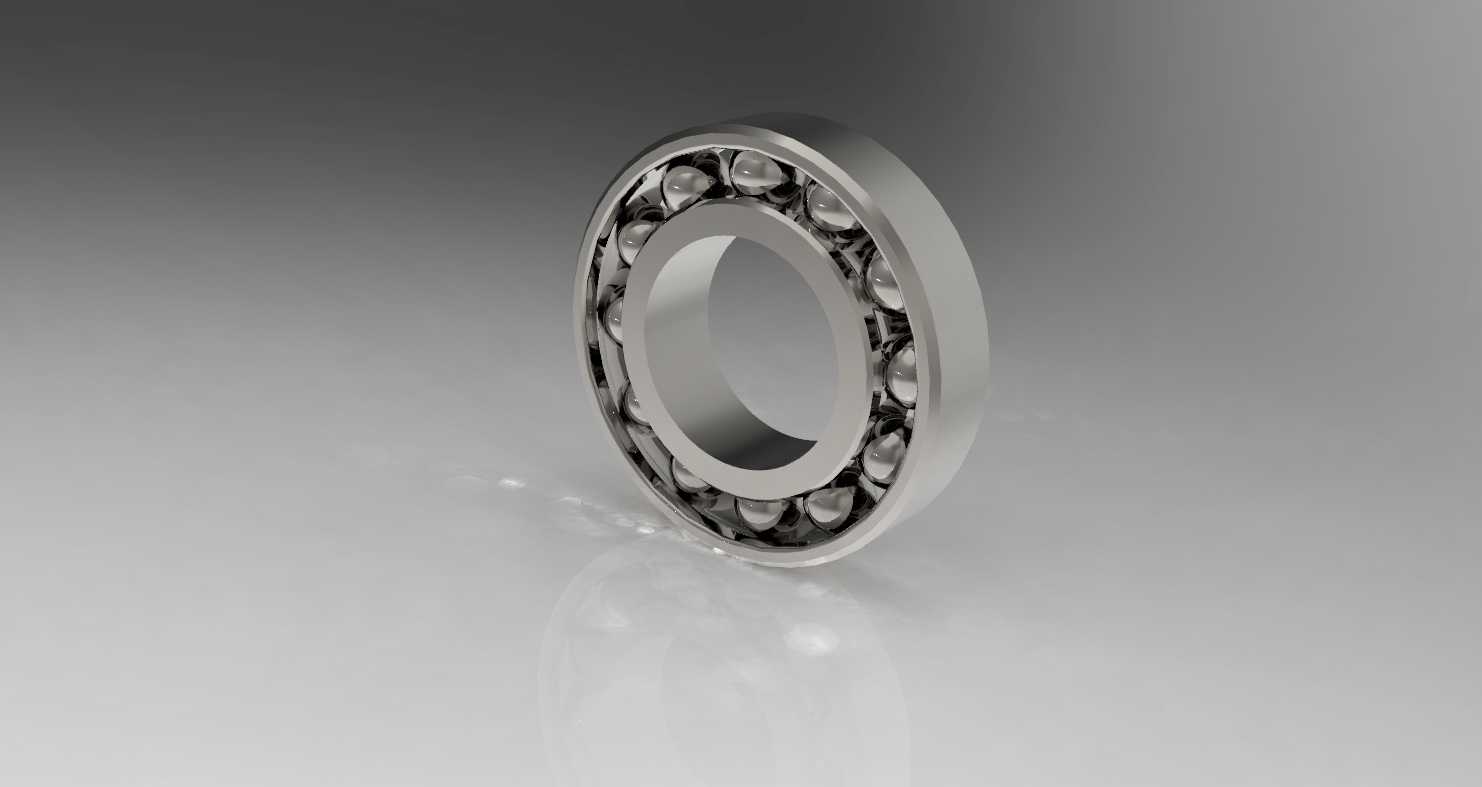

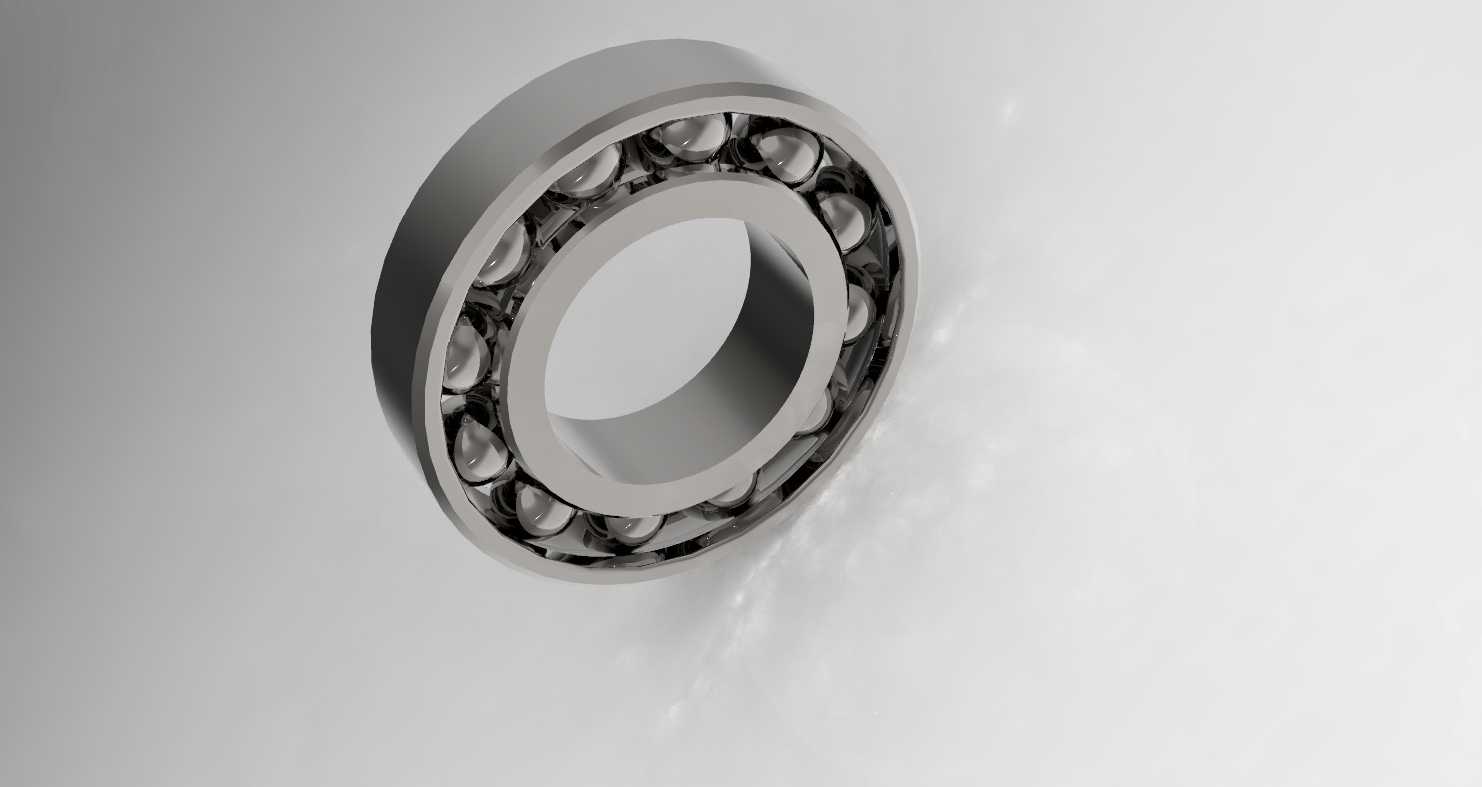

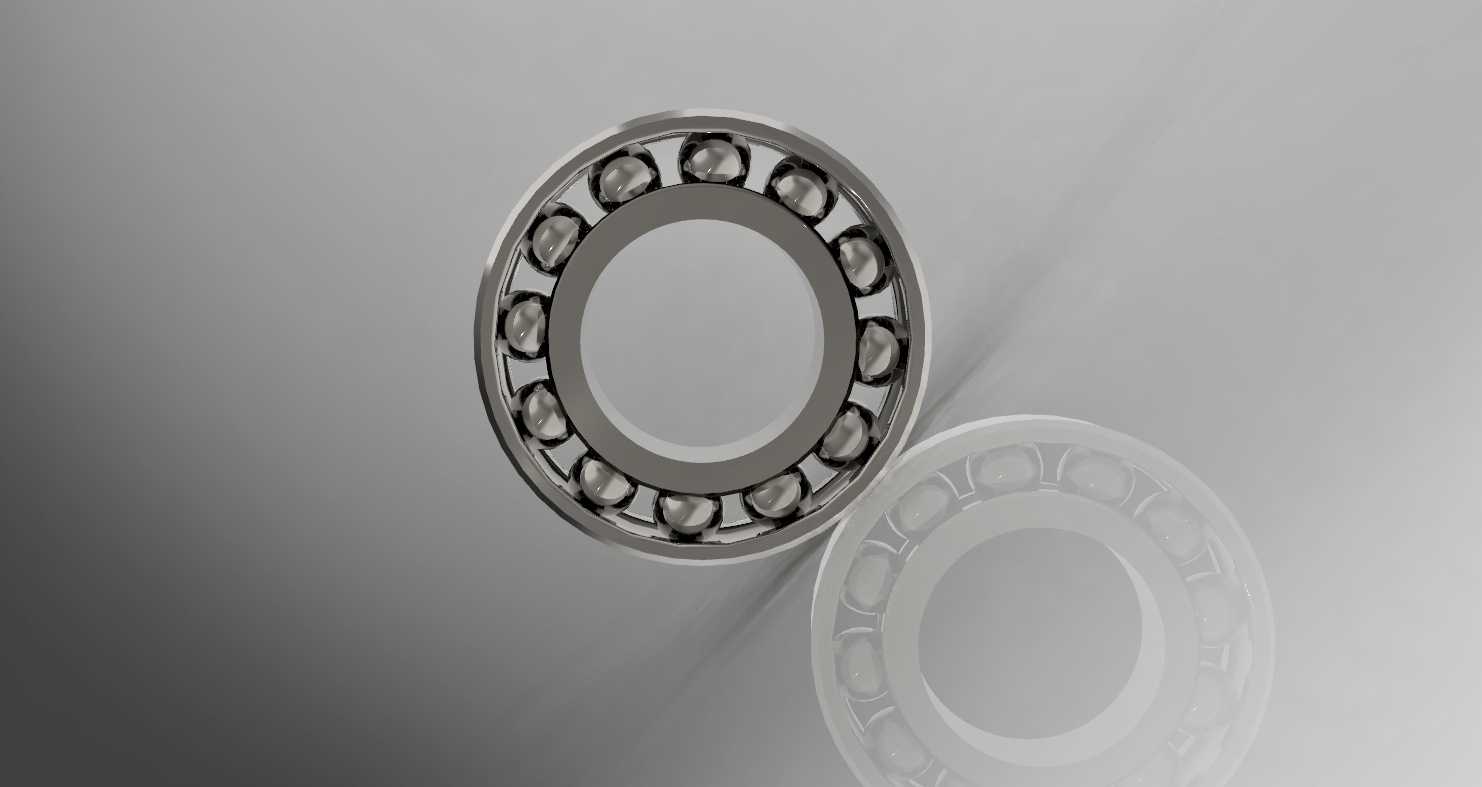

　　从结构设计逻辑来看，这类滚珠轴承主要由内圈、外圈、滚动钢球、保持架四个核心部分组成，内圈通常与轴颈采用过盈配合随轴同步转动，外圈则与轴承座、设备壳体的安装孔采用过渡或间隙配合起到固定支撑作用，分布在内外圈滚道之间的钢球是承载载荷的核心元件，通过钢球的滚动替代传统滑动轴承的面接触摩擦，大幅降低运转过程中的摩擦系数，保持架的作用则是将所有钢球均匀分隔开，避免钢球在运转过程中相互挤压摩擦，同时引导钢球在滚道内平稳循环滚动，优化轴承内部的载荷分布状态。

　　在实际工程应用中，这类轴承可以同时承受径向载荷与一定比例的轴向载荷，相比仅能承受单方向载荷的轴承结构，它的适用场景更加宽泛，不需要在轴系设计中额外布置复杂的双向支撑结构，就能满足多数中低速、中等载荷工况的使用需求。设计建模过程中，需要重点关注滚道的曲率半径参数，滚道曲率通常略大于钢球的半径，这样既可以保证钢球与滚道之间有足够的接触面积承载载荷，又能避免接触应力过于集中导致钢球或滚道过早出现疲劳点蚀。同时钢球的直径与数量排布需要经过载荷校核，在轴承整体外形尺寸的限制下，尽可能增大钢球直径、优化钢球排布密度，提升轴承的额定动载荷与静载荷能力，延长轴承的实际使用寿命。

　　从安装边界维度考量，这类轴承的轴向尺寸相对紧凑，径向截面尺寸也控制在较小范围内，非常适合安装空间受限的紧凑型传动结构设计。建模时需要明确标注内圈的内径公差、外圈的外径公差、轴承的整体宽度尺寸，以及内圈与轴的配合面粗糙度要求、外圈与安装座孔的配合公差带，这些参数直接决定了现场安装时的配合精度，如果配合过松会导致轴承运转过程中出现跑圈、打滑磨损的问题，配合过紧则会导致轴承内部游隙过小，运转过程中温升过高，出现抱死失效的故障。此外还要考虑轴承的润滑与密封结构设计，本次建模对应的轴承结构适配脂润滑工况，在轴承两侧可以加装密封挡圈，避免外界的粉尘、水汽进入滚道内部破坏润滑脂性能，同时防止润滑脂在运转过程中泄漏，保障轴承长期运转过程中的润滑状态稳定。

　　在不同的应用场景下，这类轴承的选型侧重点也存在差异，比如在高速运转的电机轴系中，需要优先选择精度等级更高、径向游隙更小的组别，保证轴系的回转精度，降低运转过程中的振动与噪声；在重载低速的工程机械铰接点位，则需要侧重选择钢球直径更大、额定载荷更高的型号，同时匹配抗冲击性能更好的保持架材质，应对工况中频繁出现的冲击载荷。建模过程中还原的轴承结构，完全遵循通用轴承的尺寸规范，所有安装尺寸都符合行业通用的互换性要求，设计人员在进行设备结构设计时，可以直接将该模型导入装配体中，完成轴系与安装座的配合干涉检查，不需要额外调整安装位的尺寸参数，就能实现与标准件的适配，大幅缩短结构设计阶段的选型与建模周期。
