V型六缸内燃动力总成结构设计

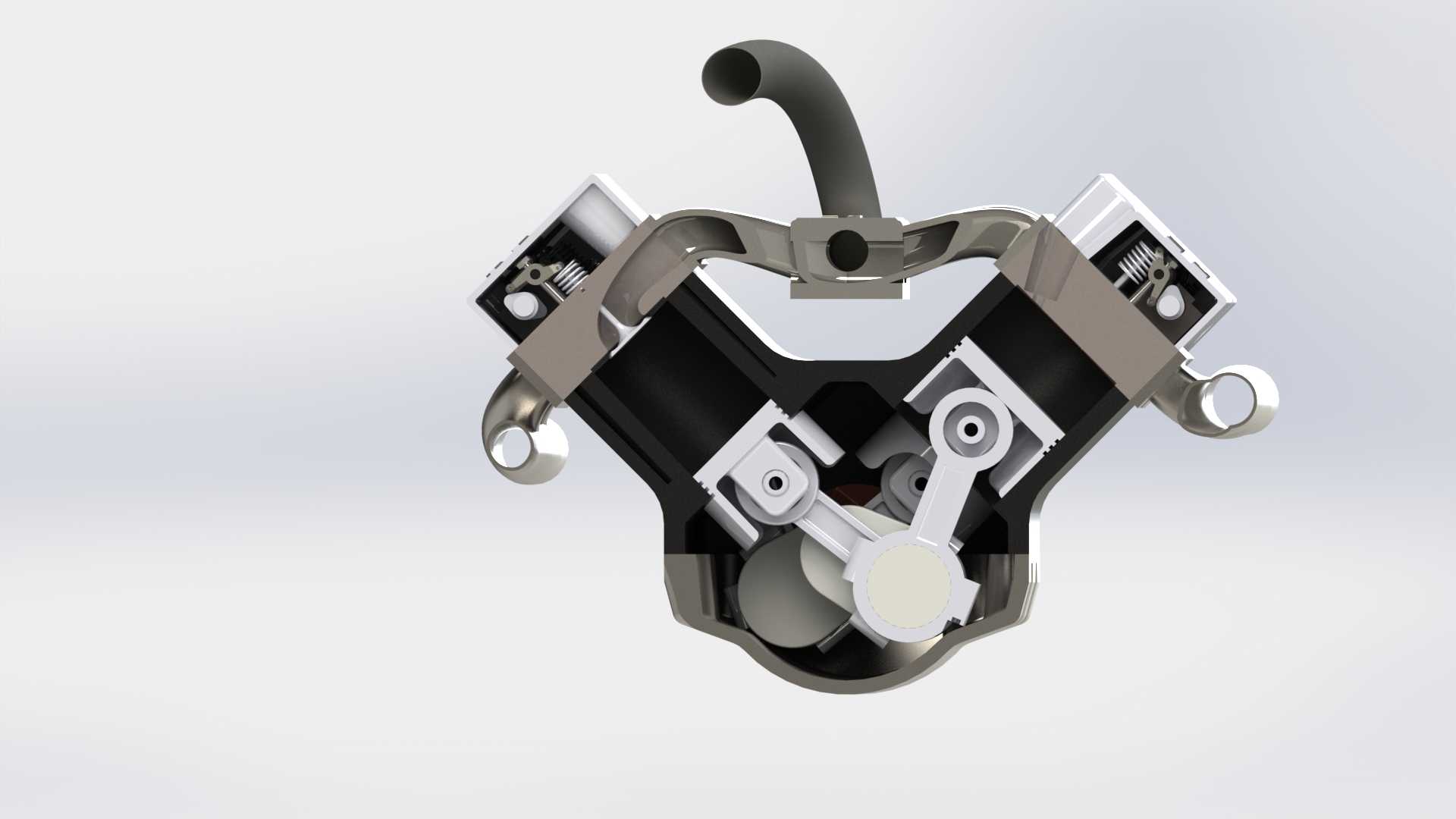

　　这款V型六缸动力装置的结构设计，首先要匹配乘用车辆前舱的横向安装边界，整体采用60度夹角的V型缸体布局，相比直列六缸结构能缩短近三分之一的整机轴向长度，适配前置后驱、横置前驱等多种车型的动力舱布置需求，同时能降低整机重心高度，优化车辆前轴轴荷分配，提升行驶过程中的操控稳定性。从实际应用场景来看，这类动力单元多用于中高端乘用车辆、轻型商用载具以及小型特种作业设备，能够在宽转速区间内输出平稳的扭矩，相比同排量直列机型，V型布局的一阶、二阶振动量更小，不需要额外加装大体积的平衡轴组件，就能实现不错的运转平顺性，降低乘员舱的振动传递。在功能特性设计上，缸体部分采用分体式主轴承座结构，每个主轴承盖通过横向螺栓与缸体侧壁紧固，

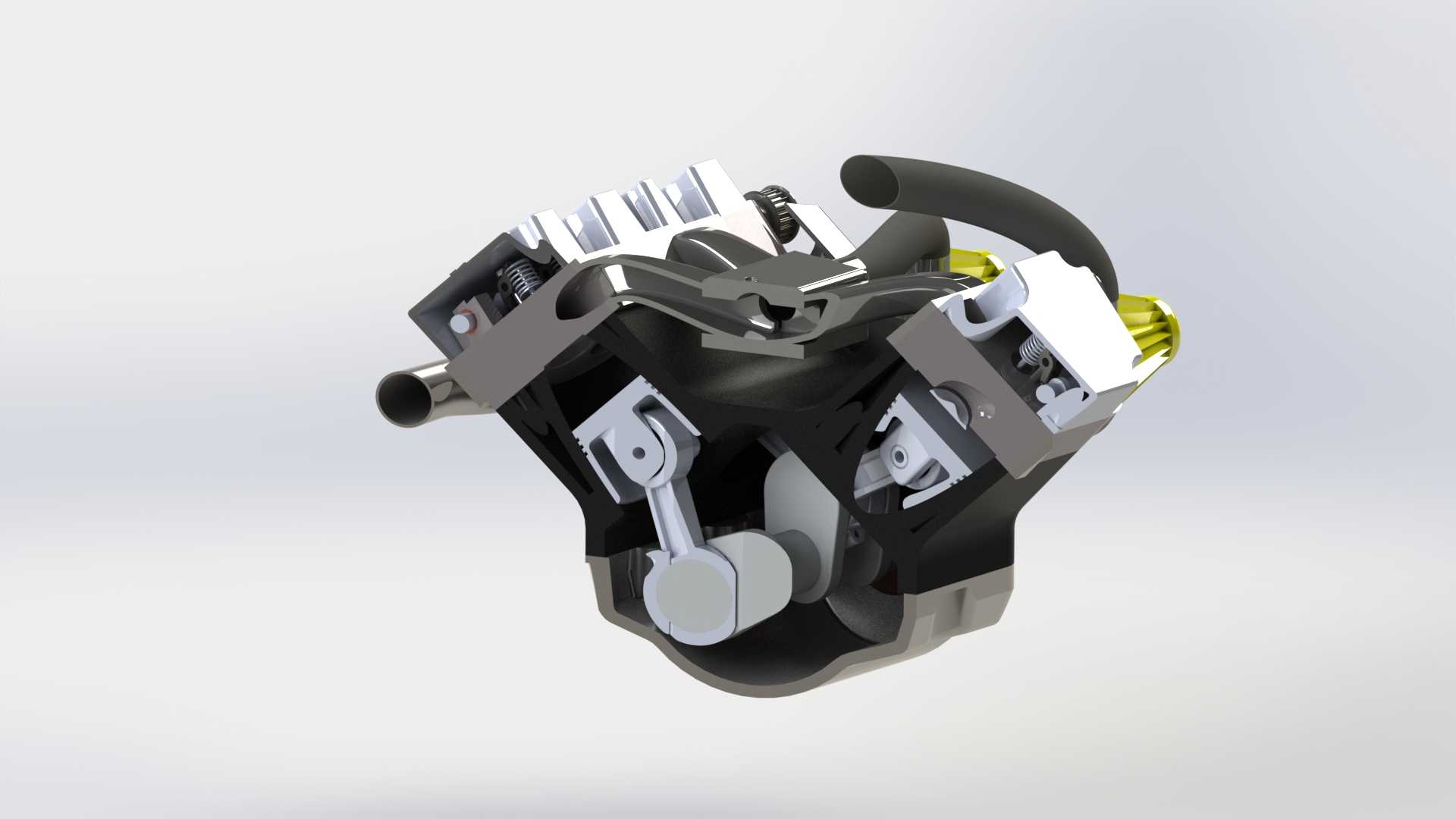

　　配合纵向的主轴承螺栓，能够承受高转速下曲轴运转产生的交变载荷，避免缸体主轴承孔在长期交变应力下出现失圆变形。两侧气缸列的进排气道采用对称式布局，进气侧预留了进气歧管的安装法兰面，法兰面的螺栓孔位按照通用的进气歧管安装标准设计，能够匹配自然吸气、涡轮增压等不同进气形式的歧管组件；排气侧的法兰面则考虑了排气高温带来的热变形量，螺栓孔周边设计了加强筋结构，避免长期高温工况下法兰面翘曲导致排气泄漏。曲轴部分采用全支撑设计，每个连杆轴颈两侧都设置主轴颈，六组连杆轴颈按照120度的点火间隔角布置，能够保证每一圈做功行程的均匀叠加，输出扭矩的波动量控制在合理范围内，曲轴前端预留了正时机构、水泵、发电机驱动轮的安装位，

　　后端则设计了飞轮与曲轴后油封的安装定位结构，定位止口的尺寸公差按照IT6级精度控制，保证飞轮安装后的动平衡精度。配气机构部分采用顶置凸轮轴布局，凸轮轴轴承盖集成在气缸盖的凸轮轴室结构上，减少了独立轴承盖带来的装配累积误差，气门弹簧的座圈采用过盈压装的方式固定在气缸盖上，能够承受气门高速往复运动带来的冲击载荷。整机的外围附件布局充分考虑了维修可达性，机油滤清器、机油尺、冷却液放水螺塞都布置在易于操作的位置，不需要拆解周边大体积附件就能完成常规保养操作；进气侧的线束、管路走向都预留了固定卡扣的安装位，避免管路与高温排气部件距离过近导致老化加速。在安装边界设计上，整机的悬置安装点分别布置在缸体两侧与变速箱连接端的壳体上，

　　三个悬置点的位置经过重心匹配计算，能够将动力总成运转时的振动通过悬置软垫有效衰减，减少向车架传递的振动量；与变速箱连接的壳体端面采用定位销定位，保证输入轴与曲轴的同轴度，避免长期运转导致变速箱输入轴轴承异常磨损。整机的冷却水道采用跨缸盖设计，冷却液从缸体前端进入，分别流向两侧气缸列的水套，经过气缸盖燃烧室周边的冷却区域后，从缸体后端的节温器座流出，保证各个气缸的冷却均匀性，避免出现局部过热导致的拉缸、爆震等问题。润滑系统采用压力润滑与飞溅润滑结合的方式，机油泵布置在曲轴前端，由曲轴直接驱动，能够在发动机启动瞬间快速建立机油压力，为各个摩擦副提供润滑，主油道设计在缸体内部，通过分油道向各个主轴承、凸轮轴轴承、液压挺柱输送压力机油，气缸壁、活塞销等部位则通过曲轴运转飞溅的机油实现润滑。
