四合一法兰式汽车排气歧管结构设计

　　这款四合一汇合式排气歧管，主要适配直列四缸内燃发动机的排气端接驳需求，在乘用车、轻型商用车的自然吸气或小排量增压动力总成中都有对应应用场景，核心作用是将四个气缸做功后排出的高温高压废气有序引导至三元催化器入口端，同时兼顾各缸排气背压的均衡性，避免出现排气干涉导致的动力输出损耗。从实际装车的功能逻辑来看，这类歧管的管路曲率设计直接影响排气脉冲的利用效率，建模阶段需要反复调整每一段弯管的弯曲半径，既要保证四个支管的长度差控制在合理区间，让各缸排出的废气到达汇合腔的时序不会出现明显冲突，也要避免弯管处出现截面突变导致的排气阻力陡增，减少废气在管路内部形成紊流的概率。

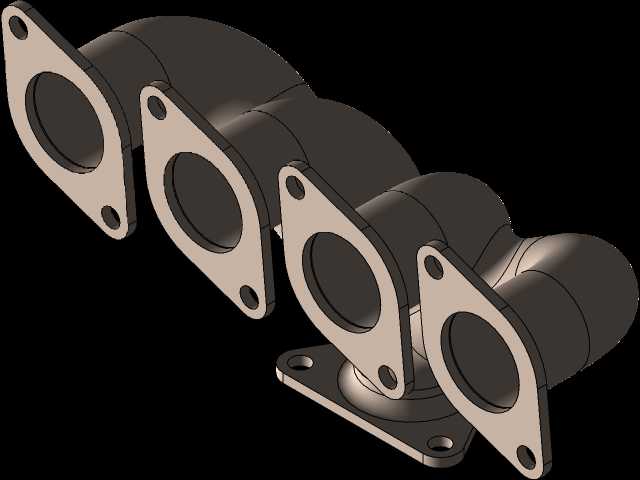

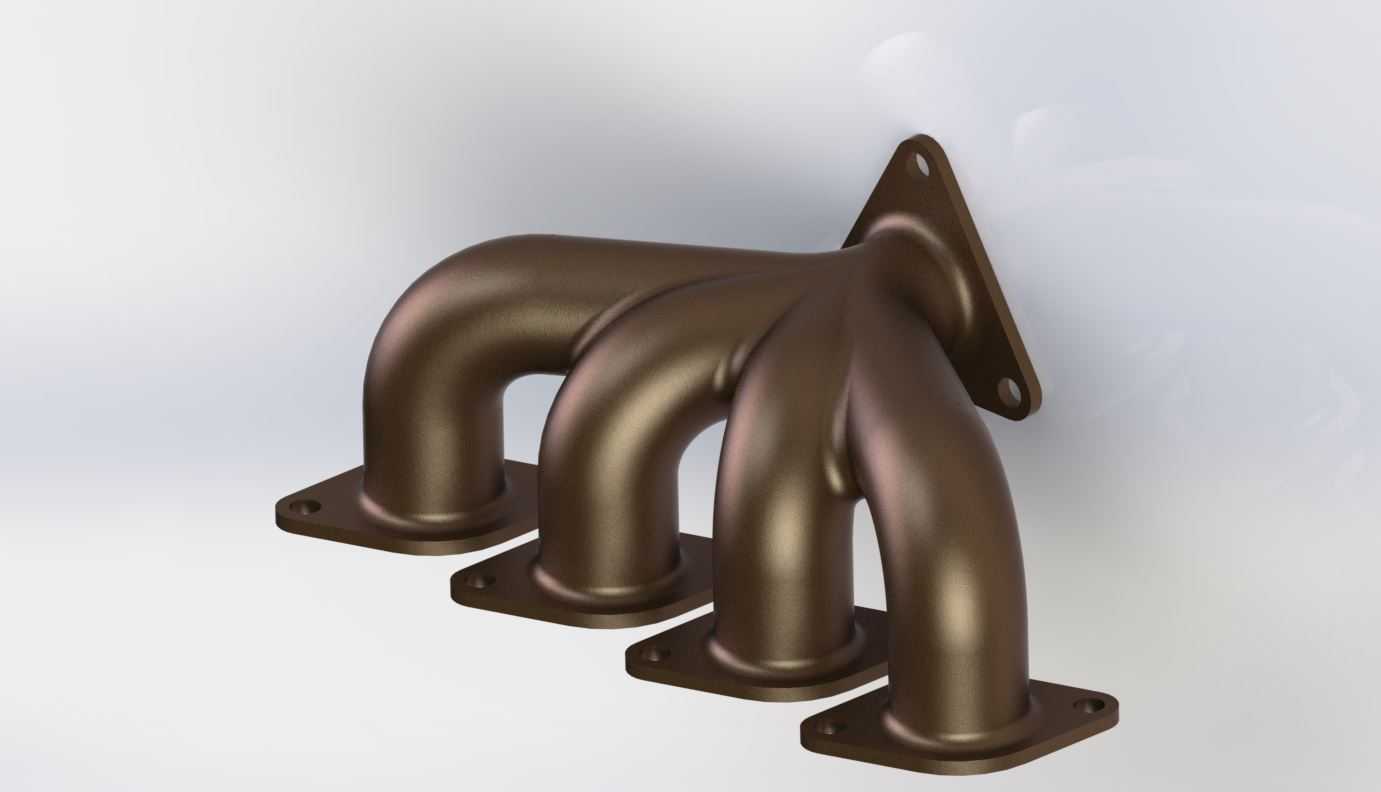

　　结构上采用了全法兰安装的设计思路，四个支管的进气端各自带有独立的方形安装法兰，每个法兰上预留两个螺栓过孔，对应发动机缸盖排气侧的安装螺柱位置，安装时法兰与缸盖结合面需要匹配金属密封垫片，保证高温废气不会从结合面泄漏；出气端为单块集成式三角法兰，同样预留两个安装孔位，用于对接下游排气头段或者三元催化器的入口法兰，法兰的厚度经过冗余设计，能够承受长期高温工况下的热变形量，避免反复热胀冷缩后出现法兰翘曲导致的密封失效。

　　建模过程中需要重点考量安装边界的约束条件，首先是四个进气法兰的中心距必须严格匹配发动机缸盖的排气道中心距，偏差需要控制在装配公差允许范围内，否则装车时会出现螺柱无法对位的问题；其次是管路的整体外轮廓不能和发动机舱内的周边部件产生干涉，比如点火线圈、机油尺套管、冷却管路、防火墙隔热层等部件的预留间隙都要在建模时提前校核，尤其是冷态和热态下歧管的膨胀量差异，需要预留足够的安全间隙，避免长期使用过程中磨破周边管线或者产生异响。

　　从外形尺寸的设计逻辑来看，支管的内径是根据发动机的排气流量参数计算确定的，过小的内径会提升排气背压，影响发动机高转速区间的功率输出，过大的内径则会降低排气流速，影响低转速区间的扭矩响应，这款模型的支管内径采用了等径设计，适配1.5L-2.0L排量区间的直列四缸发动机，弯管部分采用了大曲率半径的顺滑过渡，没有出现急弯或者截面收窄的结构，能够最大程度降低排气阻力。汇合腔的结构采用了渐缩式设计，四个支管的气流在汇合处平滑过渡到出气端的单管路，避免气流对冲产生的能量损耗，同时管壁厚度按照铸造工艺的要求设置了均匀的壁厚，避免出现壁厚差过大导致的铸造缺陷，比如缩孔、冷隔等问题，适合采用砂型铸造或者消失模铸造的工艺进行量产。

　　实际工程应用中，这类歧管的工作环境长期处于600-900摄氏度的高温区间，建模时还需要考虑热应力的分布情况，在法兰和管路的衔接位置做了圆角过渡，减少应力集中点，避免长期热循环后出现开裂的问题。安装法兰的密封面平面度要求较高，建模时保证密封面为完整的平面结构，没有凸起或者凹陷的结构，方便后续机加工工序达到密封要求的平面度公差。另外，歧管的整体重量也在设计时做了优化，在保证结构强度的前提下尽量减薄非受力区域的壁厚，降低动力总成的整体重量，对于车辆的轻量化设计有一定帮助。

　　在三维建模的细节处理上，所有管路的弯曲路径都做了曲率连续处理，没有出现折线或者曲率突变的位置，既符合流体流动的特性，也方便后续的流体仿真分析工作，工程师可以直接在这个模型基础上划分网格，进行排气背压、流速分布、热变形等仿真计算，不需要再对模型进行大量的几何清理工作。各个法兰上的螺栓过孔都做了倒角处理，既方便安装时螺栓的导入，也避免了安装时孔边的毛刺划伤密封垫片。整体结构没有多余的冗余设计，所有特征都服务于排气导流、安装固定、密封可靠这几个核心功能点，完全符合量产零部件的设计逻辑。
