冷连轧轧机机架工业设备结构设计

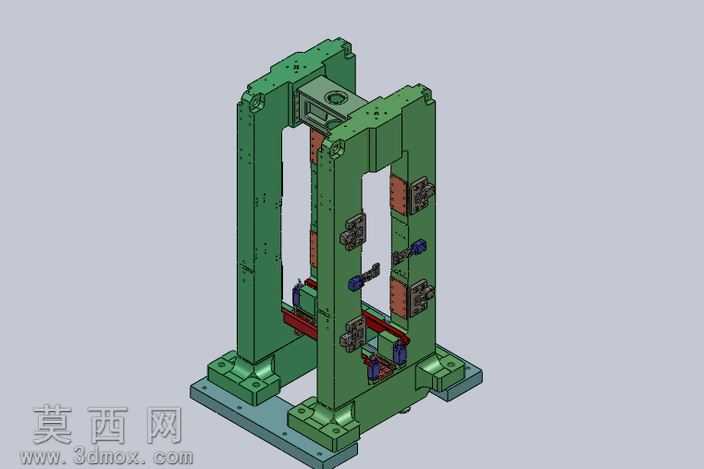

本模型为冷连轧轧机机架的三维数字化设计成果，建模阶段严格遵循重型冶金设备的设计规范，采用自底向上的装配建模思路完成整体搭建。首先完成左右两片闭式牌坊主体的参数化建模，对牌坊立柱的截面轮廓、窗口尺寸、安装基面的形位公差特征进行精准还原，预留出轧辊轴承座、压下装置、导向机构的安装定位孔位与装配基准面，确保各特征的尺寸公差符合重型机架的加工装配要求。其次对机架底部的安装底座进行结构细化，设计有带地脚螺栓孔的安装法兰、加强筋结构，保证机架整体安装后的刚性与稳定性，同时完成牌坊之间的连接横梁、侧向定位组件的建模，还原各连接部位的螺栓连接、定位销配合的结构细节。材质配置阶段，针对牌坊主体、底座等铸钢件赋予哑光铸钢材质，对加工面、安装配合面赋予金属切削后的亮面金属材质，对锁紧组件、调节螺栓等标准件赋予对应的合金钢材质，通过材质区分清晰展现不同部件的功能属性与加工特征。渲染阶段采用工业产品展示常用的三点布光方案，主光源模拟车间顶光突出机架的整体轮廓与结构层次，补光消除结构死角的暗部阴影，辅光勾勒部件边缘增强立体感，背景选用中性浅灰色调突出机架主体，最终渲染效果清晰展现机架的整体结构、各部件的装配关系与细节特征。设计过程中充分考虑冷连轧工况下的载荷特性，机架的整体结构采用对称式闭式框架设计，立柱与横梁的过渡部位设计有圆角过渡减少应力集中，各安装部位的结构设计兼顾承载能力与装配便利性，可用于冶金设备的结构展示、装配工艺模拟、教学演示等场景，完整还原了冷连轧轧机核心承载部件的结构特征与设计逻辑。
