赛车用限滑差速器齿轮传动结构

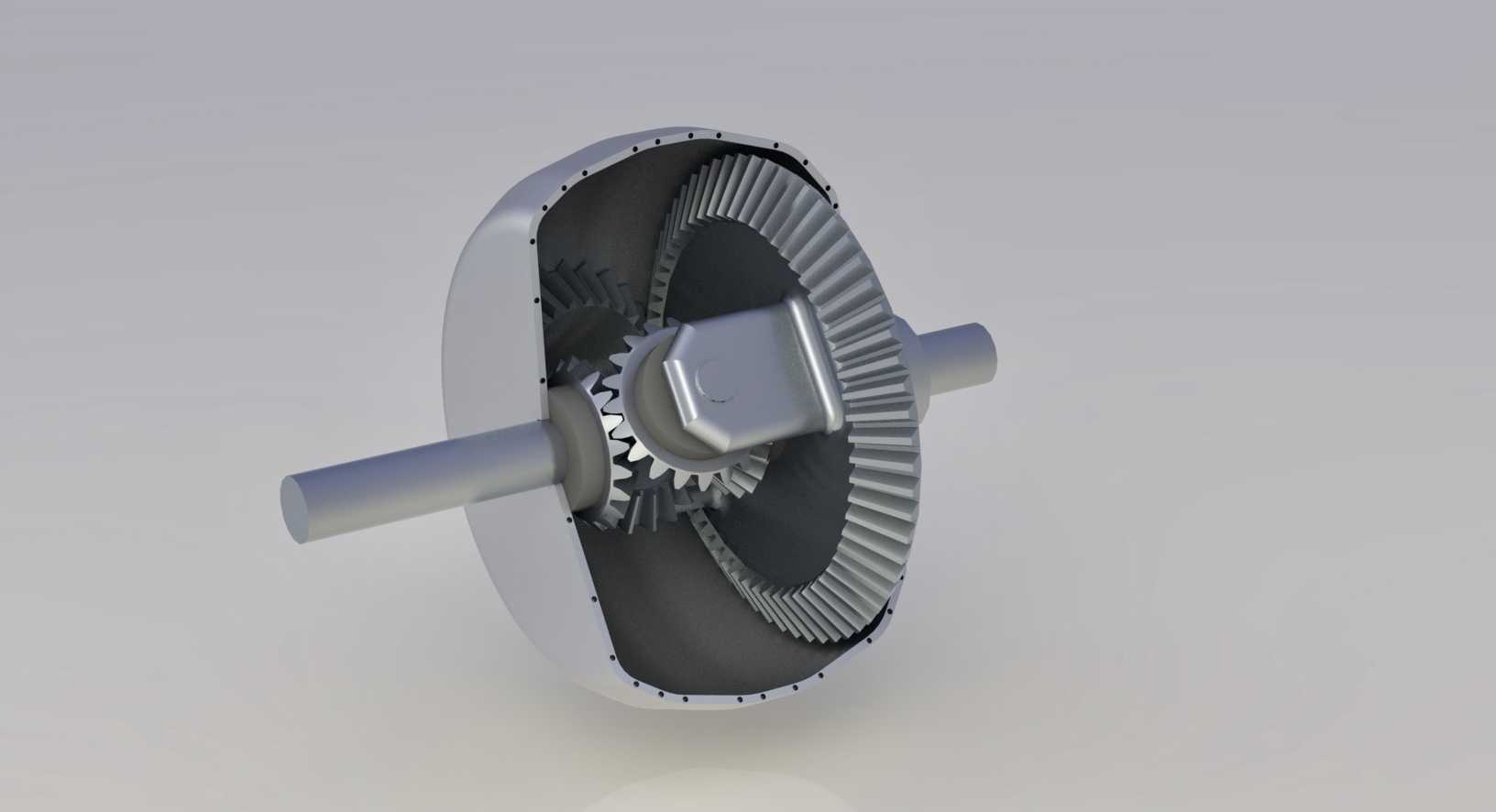

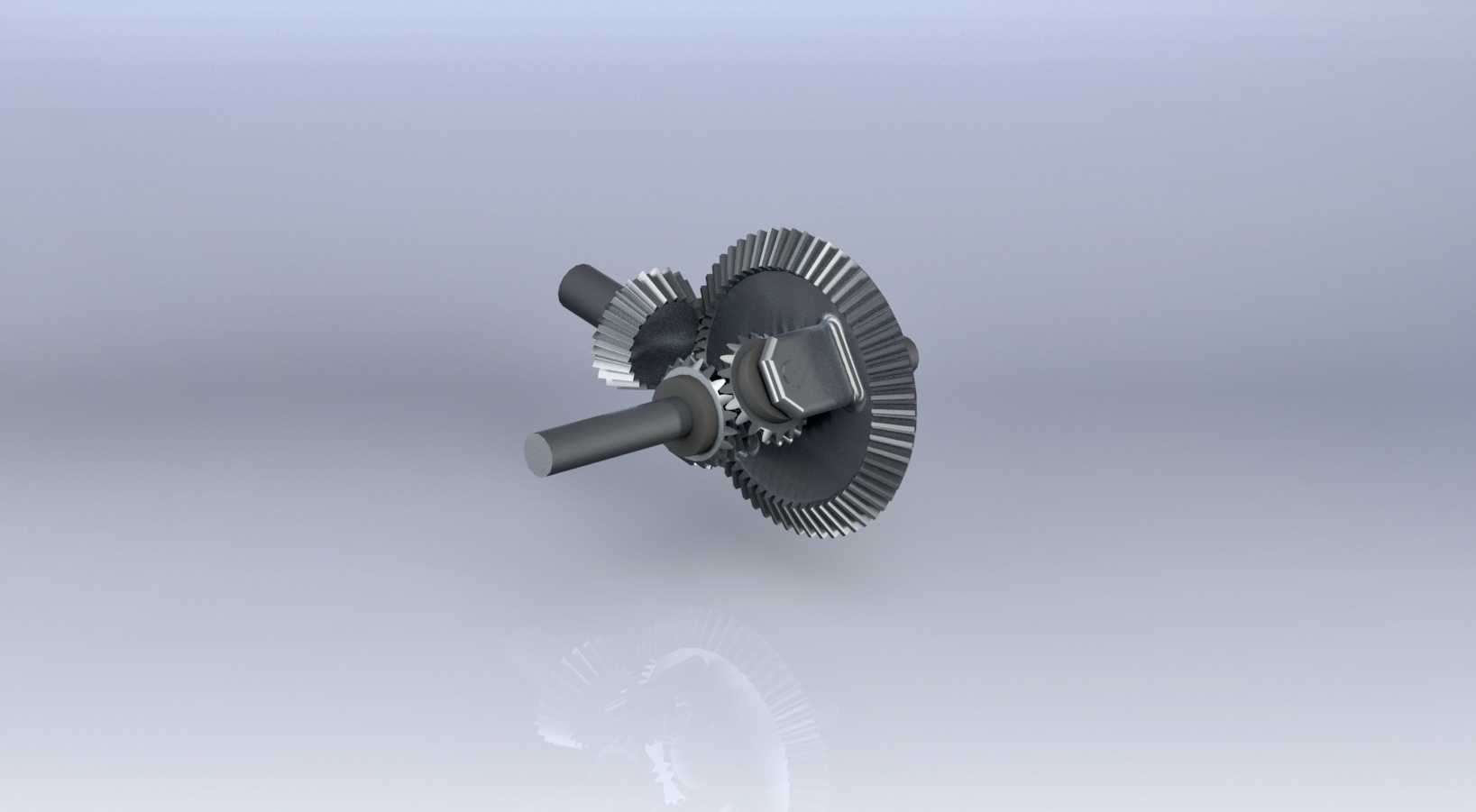

　　在场地赛车、越野拉力赛车的传动系统布局中，差速器始终是决定轮端动力分配效率、弯道操控极限的核心部件，普通开放式差速器在单侧驱动轮出现打滑时，会将全部动力输送至低附着力车轮，导致车辆失去牵引力，甚至出现推头、甩尾等失控工况，限滑差速器的设计初衷，就是通过内部齿轮组的啮合锁止逻辑，在两侧车轮出现转速差时自动限制滑动量，保证动力持续输出至有附着力的车轮。这套差速器采用锥齿轮组搭配行星齿轮的复合传动结构，核心传动部件包含两个与半轴连接的大尺寸从动锥齿轮、一组布置在差速器壳体内的行星锥齿轮，以及贯穿差速器壳体的行星齿轮轴，整体传动路径从主减速器从动齿轮输入动力，经差速器壳体传递至行星齿轮轴，再通过行星齿轮与两侧半轴齿轮的啮合，

　　将动力分流至左右驱动半轴。从结构设计逻辑来看，这套限滑结构没有采用多片离合器式的摩擦锁止方案，而是通过齿轮啮合的齿面限位特性实现扭矩敏感式限滑，当两侧车轮转速差处于正常过弯区间时，行星齿轮随差速器壳体公转的同时产生自转，允许两侧半轴以不同转速转动，满足过弯时外侧车轮行程更长的转速需求；当单侧车轮出现打滑、两侧转速差超过设计阈值时，行星齿轮与半轴齿轮的啮合面会产生轴向分力，推动齿轮副抵靠差速器壳体的内壁，通过接触摩擦产生锁止力矩，将更多动力传递至有附着力的一侧车轮，这种纯齿轮式的限滑结构相比多片离合方案，不存在摩擦片磨损衰减的问题，长期高负荷工况下的传动稳定性更优，适合赛车场景下的高强度使用需求。在安装边界的适配设计上，

　　这套差速器的两个半轴输出轴采用等直径设计，轴端预留了花键安装位，可直接匹配赛车常用的等速半轴连接结构，差速器壳体的外部轮廓为规则的回转体结构，最大外径与主减速器从动齿轮的安装位做了同轴度限位设计，可直接适配主流后驱、四驱赛车的后桥主减速器壳体安装腔，不需要额外做安装位的定制修改。齿轮副的参数设计上，半轴锥齿轮与行星锥齿轮采用等模数等压力角设计，齿面做了修形处理，可降低高负荷啮合时的齿面应力集中，避免传动过程中出现断齿、齿面点蚀等失效问题，行星齿轮轴与差速器壳体的配合采用过盈定位加穿销固定的方式，可承受大扭矩输出时的剪切载荷，避免行星齿轮轴在冲击载荷下出现移位。从实际装车的工况适配来看，这套结构可覆盖场地赛、

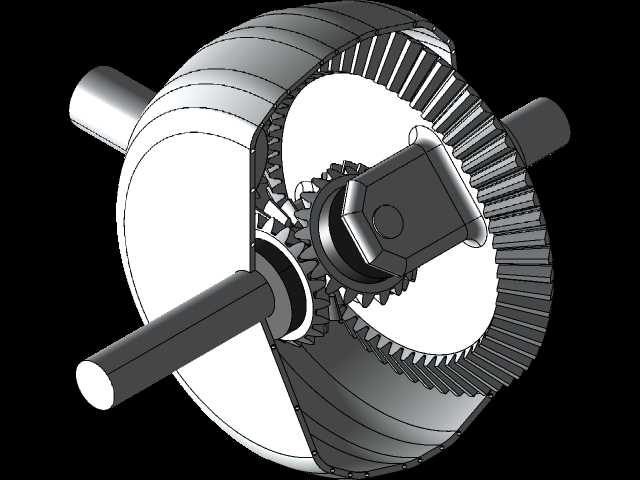

　　拉力赛等不同赛车场景的使用需求，在铺装路面赛道过弯时，限滑机构可在出弯阶段快速锁止，保证大油门出弯时的动力传递效率，减少动力流失；在非铺装路面的越野拉力场景中，单侧车轮碾过松散路面出现打滑时，限滑结构可在极短时间内完成扭矩分配，避免车辆因单侧车轮空转陷车，同时纯齿轮结构的抗冲击能力更强，可承受飞跳落地时的轮端冲击载荷，不会像摩擦片式限滑差速器那样出现瞬时冲击下的锁止失效。在三维建模的结构还原过程中，每一组齿轮的啮合间隙都按照实际工程装配公差做了预留，行星齿轮与半轴齿轮的啮合侧隙控制在0.1mm至0.2mm的合理区间，既保证传动过程中不会因热膨胀出现卡滞，也不会因侧隙过大导致传动冲击、异响问题，差速器壳体上的齿轮轴安装孔、轴承安装位都做了同轴度约束，保证装配后整体传动的动平衡精度，满足赛车高转速行驶下的振动控制要求。
