立体康文练习用L型带孔连接支座结构

　　这类带孔弯折支座类零件，在轻工自动化输送线、小型工装夹具的定位模块里应用十分普遍，日常做设备改型、夹具迭代的时候，经常会遇到类似结构的设计需求，很多刚接触三维建模的工程人员，也会拿这类结构做基础特征练习，熟悉拉伸、切除、圆角这些基础命令的组合逻辑。从结构功能来看，两个零件都属于典型的弯板类支撑连接件，靠弯折形成的垂直立面实现两个正交方向的安装固定，带孔的圆柱段或者长槽段，主要用来穿装销轴、锁紧螺栓，实现和其他活动构件或者固定基座的连接，其中带长圆孔的那款结构，还预留了一定的位置调整余量，安装的时候可以顺着长槽方向微调固定位置，补偿装配时的累计误差，不用严格控制孔位的加工公差，现场装配的容错率更高。做这类结构设计的时候，

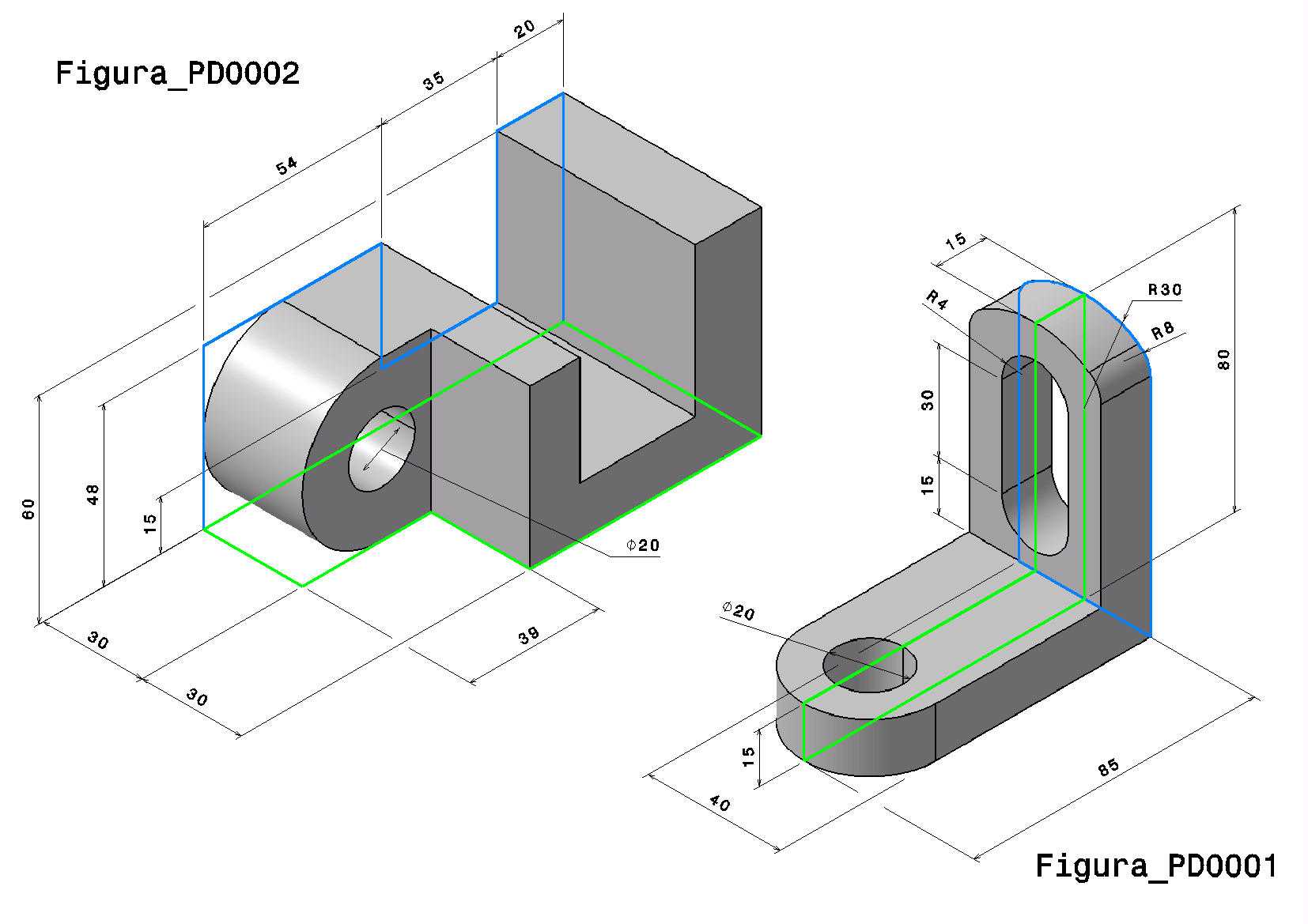

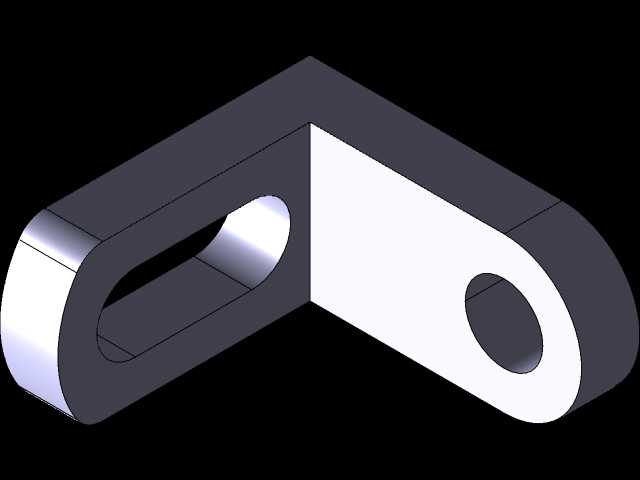

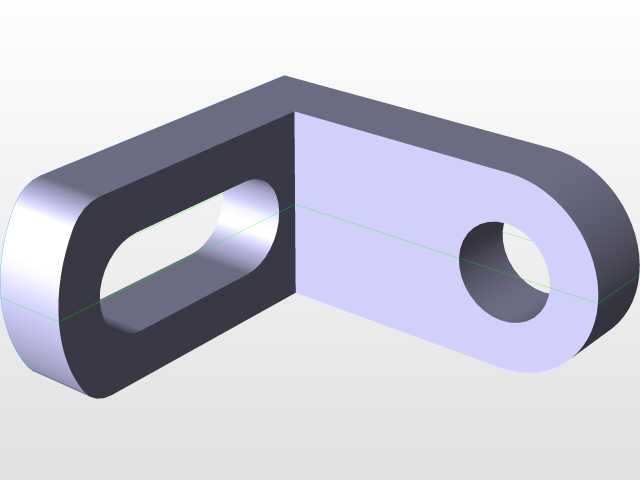

　　首先要明确安装边界的限制，两款零件的底座安装面都做了平整处理，保证和基座贴合的时候没有翘曲，其中第一款支座的横向底座长度方向尺寸控制在89单位，宽度方向39单位，竖直立板的高度方向尺寸为58单位，侧面的圆柱凸台外径40单位，中心开有直径20的通孔，穿装销轴的时候可以保证足够的配合接触长度，避免受力时出现应力集中导致的孔边开裂；第二款带长槽的支座，底座总长85单位，宽度方向40单位，立板上的长槽宽度15单位，上下端做了R8的圆弧过渡，顶端做了R30的大圆角处理，既减少了锐边带来的安全隐患，也能降低拐角处的应力集中系数，在承受侧向载荷的时候不容易出现断裂问题。设计这类零件的时候，要先从安装需求倒推结构尺寸，

　　先确定两个安装方向的连接孔位距离，再根据承受的载荷大小调整板厚，两款零件的壁厚都控制在均匀一致的水平，做注塑或者铣削加工的时候都能保证工艺性，不会出现壁厚突变导致的缩孔或者加工震纹。实际建模过程中，要先绘制底座的草图轮廓，拉伸生成基础实体，再绘制立板的轮廓拉伸合并，之后做孔类特征的切除，最后添加过渡圆角，整个建模逻辑和实际加工的工序顺序是对应的，先做基础坯料，再加工安装面，最后做孔和倒角，这样建出来的模型后续转工程图的时候，尺寸标注也能和加工工序对应上，车间加工的时候读图更顺畅。这类支座在实际使用的时候，通常会搭配平垫、弹垫使用，穿装螺栓后锁紧在铝型材框架或者钢板基座上，圆柱孔内可以加装铜套减少销轴磨损，

　　长槽结构调整到位后要配做定位销，避免设备运行过程中出现位置偏移。做结构校验的时候，要重点关注立板和底座衔接的拐角位置，这里是应力集中的高发区域，所以两款零件的拐角都做了合适的圆角过渡，没有采用直角衔接，能有效提升零件的抗疲劳强度，在频繁受载的工况下使用寿命更长。
