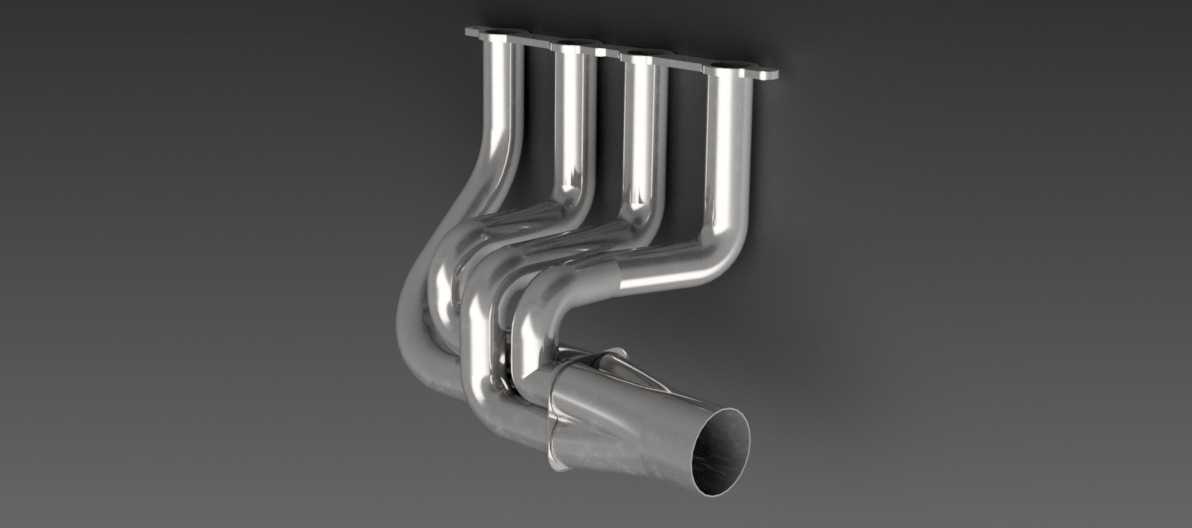

汽车发动机四出不锈钢排气歧管结构设计

　　在汽车动力系统的进排气模块开发中，排气歧管是衔接气缸盖排气口与下游排气系统的核心导流部件，其结构设计直接影响发动机的排气效率、各缸排气均匀性，甚至关联到整机动力输出曲线与排放表现。日常做动力总成配套设计时，这类部件的三维建模不能只做外观曲面，每一段管路的走向、弯折半径、交汇角度都要结合实际工况反复校核。

　　从实际装车场景来看，这类四合一结构的排气歧管多用于直列四缸自然吸气或小排量涡轮增压发动机，安装端通过法兰面与气缸盖侧的排气口精准对接，四个支管分别对应1-4缸的排气出口，另一端的汇总出口对接三元催化器或者涡轮增压器的进气端。设计之初首先要锁定安装边界：进气侧法兰的螺栓孔位必须完全匹配气缸盖的排气口布局，孔位公差要控制在装配允许范围内，法兰面的平面度要求也需要结合密封垫片的压缩量设定，避免长期高温工况下出现排气泄漏。汇总端的接口尺寸要匹配下游排气组件的对接标准，同时要预留出氧传感器的安装位置，不能和周边的发动机悬置、线束、冷却管路产生运动干涉。

　　管路走向设计是这类歧管的核心难点，四个支管的长度要尽可能做到均等，避免各缸排气脉冲出现相互干扰，减少排气阻力的同时提升扫气效率。弯折段的曲率半径不能过小，否则会加大排气流通阻力，甚至在弯折处形成紊流区，影响排气顺畅度，同时还要兼顾发动机舱的布局空间，管路不能突出到发动机本体的轮廓之外，避免装车后和机舱内的其他部件发生磕碰。管壁厚度的设定要兼顾耐高温强度与轻量化需求，不锈钢材质的管路既要承受排气高温带来的热形变，还要控制整体重量，不能给动力总成增加过多的额外负载。

　　从功能特性来看，这类等长设计的排气歧管可以让各缸排出的废气顺畅汇入总管，减少排气背压，帮助发动机在高转速区间获得更顺畅的排气效率，同时合理的管路交汇角度可以避免不同气缸排出的废气在交汇位置形成对冲，降低排气噪音。建模过程中需要对每一段管路做流体流通性校验，排查是否存在流通截面突变的区域，同时要做热形变模拟，确认发动机达到工作温度后，管路的热膨胀量不会导致法兰面密封失效，也不会对对接的其他部件产生额外的应力。

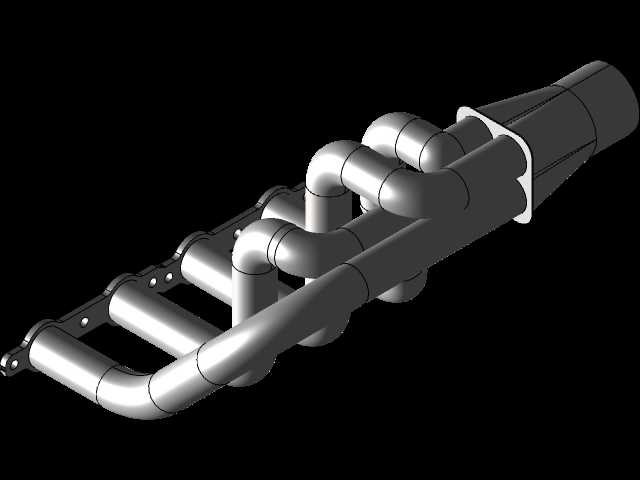

　　在实际建模操作中，首先要根据气缸盖的安装点坐标定位进气法兰的基准位置，再逐一绘制四个支管的中心路径，路径绘制时要同步避让周边部件的占位空间，每一段弯折处都要做顺滑过渡，避免出现硬折角。之后沿路径扫掠出管路实体，再处理支管与总管的交汇区域，做平滑的熔接过渡，减少气流在此处的阻力。最后完成两端法兰的结构设计，添加螺栓过孔、密封面等细节，同时在管路合适位置预留安装固定的吊耳点位，方便后续装车时的固定支撑，减少管路振动带来的疲劳损伤。这类部件的三维模型完成后，不仅可以用于后续的流体仿真、结构强度校核，也可以直接导出工程图用于样件试制，或者作为改装配件开发的基础数模使用。
