多通路集成式法兰接头结构设计

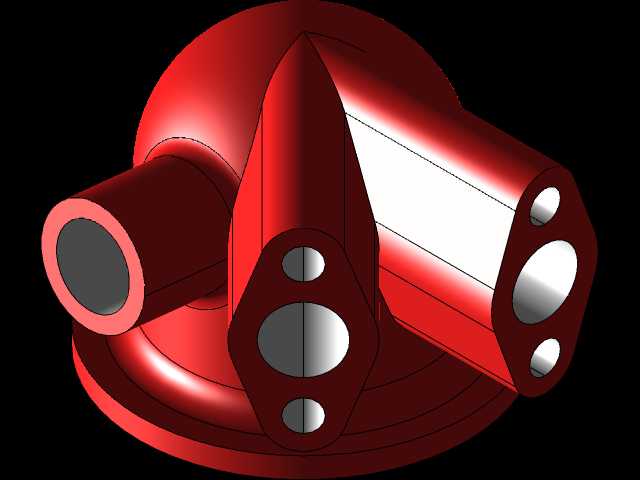

　　在流体输送管路系统的布设场景里，多通路集成法兰接头的应用，往往能解决传统单接口法兰需要多组拼接、占用空间大、密封点位多易泄漏的痛点。这类接头常出现在液压动力单元的阀组集成端、气动控制系统的分气节点、化工管路的介质分流工位，以及小型内燃机的进排气歧管衔接位置，替代原本需要多个三通、弯头搭配单法兰拼接的管路组合，大幅缩减管路布设的总空间占用，同时减少密封连接点的数量，降低长期运行过程中介质泄漏的风险。从结构功能来看，这款多法兰接头采用一体式主体结构，底部设置大尺寸主法兰接口，用于对接主通路管路，通常作为介质的主输入或者主输出端，法兰端面预留标准密封槽位，可适配平垫片、O型圈等多种密封形式，满足不同压力等级管路的密封需求。

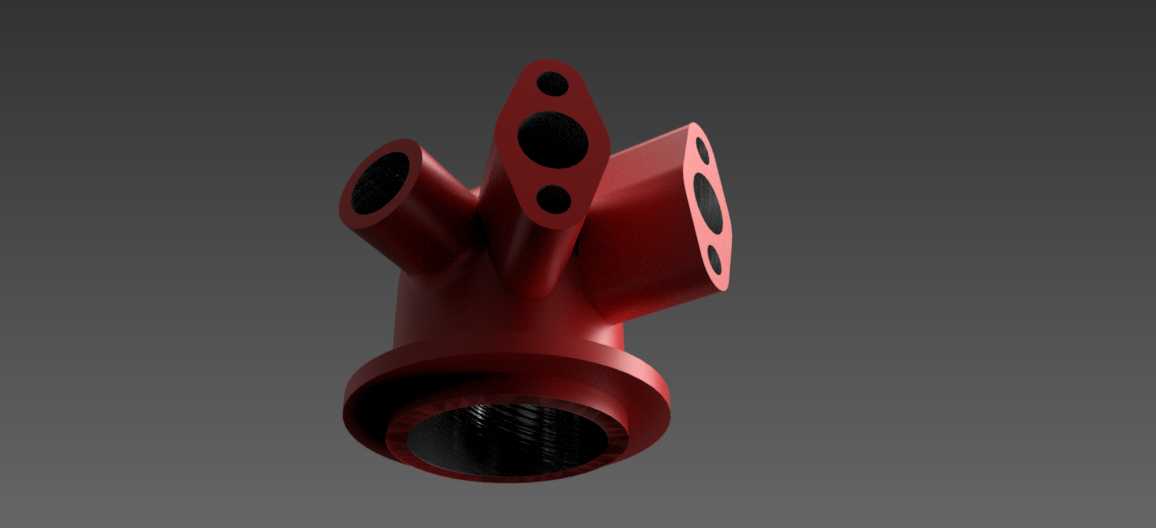

　　主体侧面延伸出四个不同通径、不同朝向的支管接口，每个支管端部都自带独立的法兰连接结构，可分别对接不同通径的支路管路，实现单节点上的多通路介质分流或者合流，无需额外加装分流阀组或者多通接头。各支管的朝向经过空间角度优化，避开相邻接口的安装操作空间，每个接口的法兰螺栓孔位都预留足够的扳手操作余量，避免安装时相邻接口的紧固件出现干涉，即使在狭小的设备舱内部，也能完成单接口的独立拆装维护，不需要拆解整个接头组件。设计过程中，首先根据主通路的额定流量确定底部主法兰的通径尺寸，匹配对应压力等级的法兰厚度与螺栓孔分布参数，保证主接口的连接强度满足管路额定工作压力下的载荷要求，包括介质静压、管路振动带来的交变载荷，以及温度变化产生的热应力载荷。

　　随后根据各支路的设计流量，分别计算每个支管的通径大小，避免支路通径过小造成介质流阻过大，或者通径过大造成结构冗余、重量增加。各支管的空间角度排布，需要结合实际安装场景的周边管路走向确定，将每个支管的朝向对准对应支路的布设方向，减少后续管路连接时的弯头使用量，进一步降低管路整体的流阻损失。主体与各支管的衔接位置采用大圆角过渡结构，避免直角转折造成的应力集中，同时优化介质在接头内部的流道形态，减少介质流动过程中的涡流损耗，降低管路运行时的振动与噪音。外形尺寸方面，底部主法兰的外径根据对应通径的标准法兰参数确定，安装时的边界尺寸需要考虑各支管向外延伸的最大距离，在设备安装板预留安装孔位时，要以接头最外侧支管的法兰外沿作为边界参考，

　　预留足够的安装操作空间，避免接头安装后与周边设备构件发生干涉。各支管法兰的螺栓孔位采用跨中分布形式，与主法兰的螺栓孔位错开角度，保证各个接口的紧固件安装时互不影响。接头主体的壁厚根据额定工作压力计算确定，在满足强度要求的前提下尽可能缩减壁厚，降低接头整体重量，同时内部流道做顺滑过渡处理，减少介质流动的阻力损失。这类集成式法兰接头相比传统的多件拼接管路组件，不仅结构更紧凑，密封可靠性更高，还能大幅降低现场安装的工作量，减少管路系统的备件种类，在空间受限的移动设备、紧凑型液压站、小型化工实验装置的管路布设中，有着非常广泛的应用空间。在实际选型应用时，需要根据输送介质的特性选择对应的接头材质，输送常规液压油、压缩空气时可采用常规碳钢材质做表面防锈处理，输送腐蚀性化工介质时则需要匹配不锈钢或者工程塑料材质，同时根据管路的额定工作压力选择对应压力等级的法兰参数，保证接头在长期运行过程中的结构强度与密封可靠性。
