多通路集成式法兰连接阀体结构

　　这类多法兰集成结构在流体输送管路系统中承担着核心的分流、转向与连接固定作用，常见于液压动力单元、工业流体输送管网、小型设备气路集成模块等场景，区别于单通路标准法兰，该结构将三个不同方向的连接通路集成在单一阀体上，可大幅减少管路系统中单独接头、弯头的使用数量，降低管路装配复杂度，同时减少多接头拼接带来的泄漏风险点。从实际使用场景来看，这类集成法兰结构多应用在安装空间紧凑的设备内部管路布局中，比如小型液压站的阀组外接通路、空压机站的分支气路连接、中小型化工流体设备的管路转向节点，在这些场景下，若采用标准法兰搭配弯头、三通进行拼接，不仅会占用更多安装空间，还会因为连接节点过多提升后期运维的密封检查工作量，而集成式结构可以将三个方向的连接界面一次性加工成型，安装时仅需对应三个方向的管路分别对接即可，装配效率提升明显。

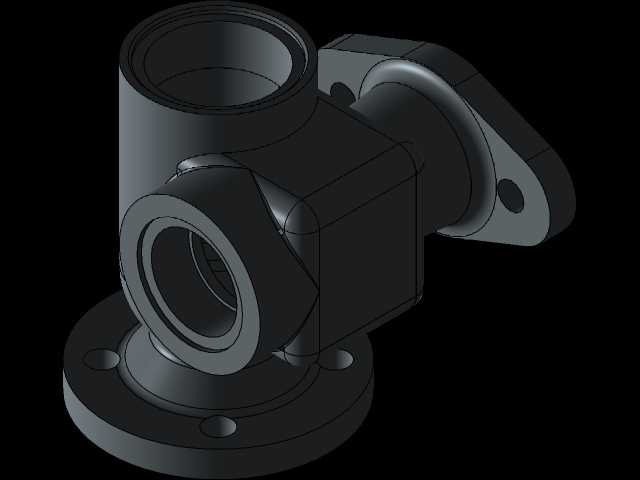

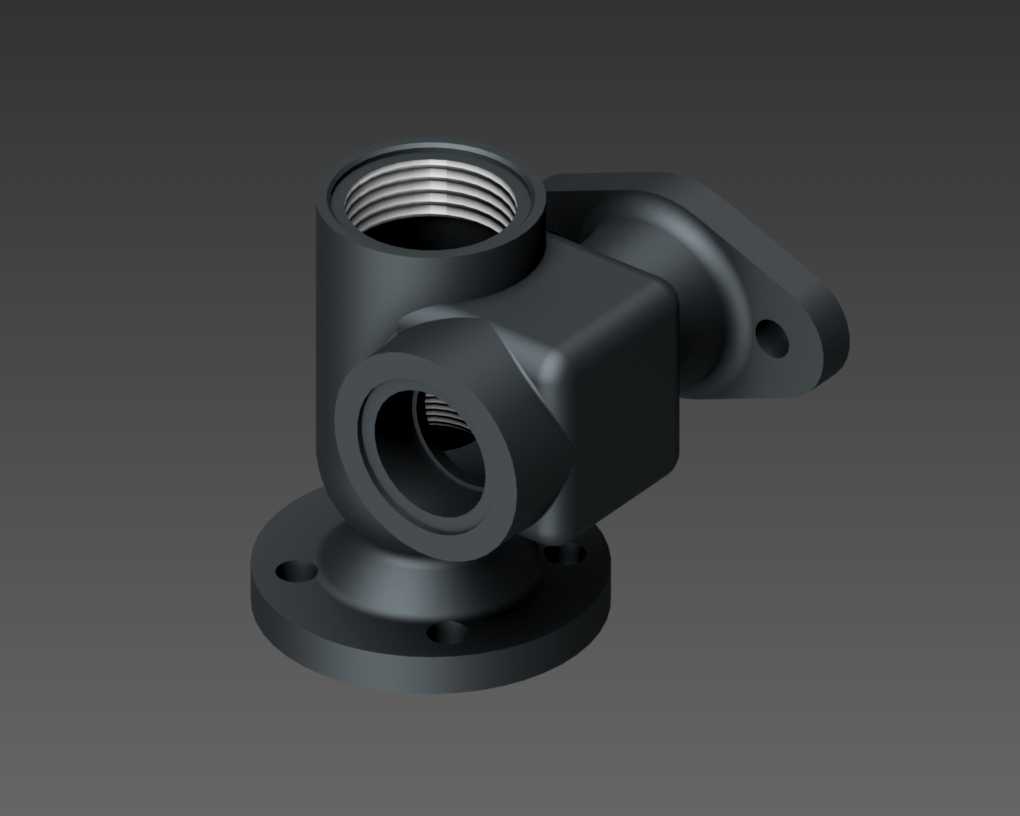

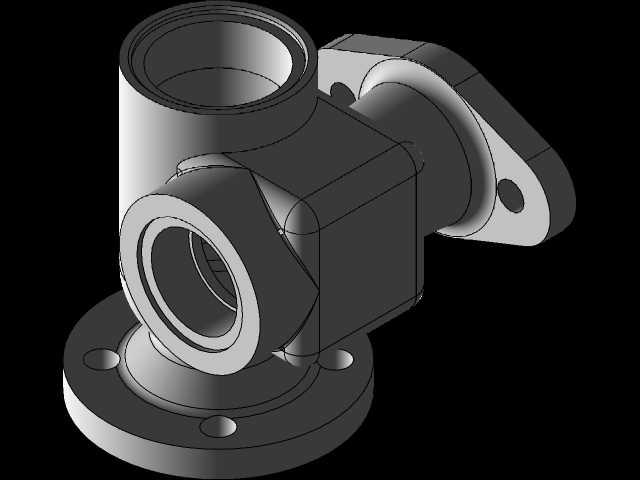

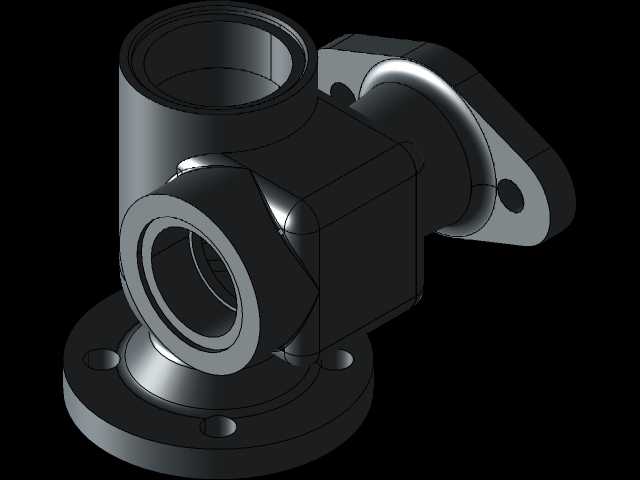

　　从功能特性上看，该结构底部设置圆形安装法兰，法兰盘上预留对称分布的螺栓过孔，可直接通过螺栓固定在设备基座、阀块安装面或者墙体支架上，安装后整体结构稳定性强，可承受管路内流体带来的轴向与径向冲击力，不会因为管路振动出现连接松动。三个通路分别朝向垂直向上、水平侧向、斜向安装耳方向，其中垂直向上与水平侧向的通路内部加工有标准内管螺纹，可直接对接对应规格的外螺纹管路接头，无需额外配置转换接头；斜向延伸的安装耳上同样预留螺栓固定孔，可在底部法兰固定的基础上增加侧向固定点，进一步提升结构在高压流体管路中的抗振性能，避免长期受流体脉冲冲击出现结构疲劳。

　　设计过程中首先需要明确各通路的通径匹配关系，三个通路的内孔通径保持一致，确保流体在转向、分流过程中不会出现通径突变导致的流阻增大、局部紊流问题，内孔与外结构的壁厚根据对应管路的额定工作压力计算取值，保证在1.6倍额定压力下结构不会出现开裂、变形。各连接端面的密封面加工精度需要满足管路密封要求，内螺纹的加工公差符合普通管螺纹的标准公差范围，保证外接接头拧入后配合紧密，不会出现螺纹滑牙、密封不严的问题。底部法兰的螺栓孔中心圆直径根据常用的对应通径法兰安装尺寸匹配，确保可以直接适配现有标准法兰的安装界面，无需重新加工适配安装板；侧向安装耳的位置设置在结构重心的侧向延伸方向，固定后可抵消水平方向管路带来的倾覆力矩，避免底部法兰的连接螺栓长期受侧向剪切力出现断裂。

　　外形尺寸方面，整体结构的最大外轮廓尺寸根据通径大小匹配，底部法兰盘的外径比通路通径大4倍左右，保证法兰盘有足够的承压面积，各通路的接口端面到底部安装面的距离经过优化，确保外接管路安装时扳手操作有足够的空间，不会出现相邻管路接头干涉的问题。安装边界上，需要预留底部法兰螺栓安装的操作空间，以及侧向安装耳的螺栓拧入空间，三个通路的外接管路弯曲半径不小于管路通径的3倍，避免管路弯折过陡导致流阻增大。结构的外表面做氧化发黑处理，提升防锈能力，适配车间、设备内部等常规工业环境的使用要求，加工过程中各安装面的平面度控制在0.1mm以内，保证安装后密封面贴合紧密，无渗漏风险。
