台式机CPU风冷散热模组结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:455126
  • 台式机CPU风冷散热模组结构设计
  • 台式机CPU风冷散热模组结构设计

  日常做桌面级PC硬件结构选型时,CPU风冷散热是最常接触的散热方案,这类结构没有复杂的管路密封需求,安装容错率高,长期使用的维护成本远低于水冷方案,适配绝大多数家用、办公、入门级工作站的台式主机使用场景。这套散热结构的核心逻辑是通过主动风冷带走CPU工作时产生的废热,避免处理器因核心温度过高触发降频保护,甚至出现长期高温运行导致的电子迁移加速、硬件寿命折损问题。

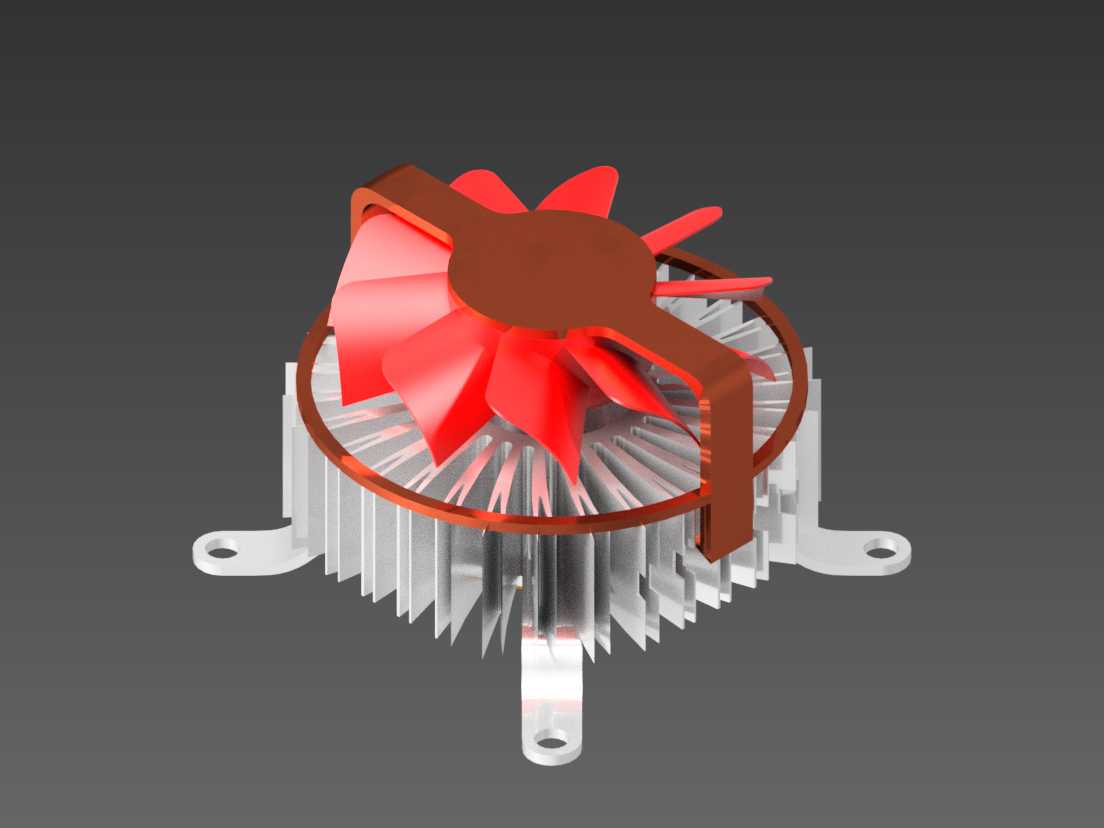

  从结构组成来看,整套模组分为三个核心功能部分:底部的导热接触基座、中部的铝挤散热鳍片组、上部的轴流送风风扇,以及配套的安装固定卡扣。导热基座直接与CPU金属顶盖接触,设计时需要保证基座平面度控制在0.02mm以内,减少接触热阻,实际装配时配合导热硅脂填充微观间隙,才能把核心热量快速传导到鳍片区域。鳍片采用放射状铝挤成型工艺,单片鳍片厚度控制在0.3mm左右,相邻鳍片间距保持1.2mm,既保证足够的散热接触面积,又不会因为间隙过窄导致风阻过大、送风无法穿透鳍片间隙带走热量。鳍片外圈设置了一圈环形导风边,能够把风扇吹出的气流约束在鳍片区域内,避免气流向四周散逸,提升风冷换热效率。

  上部的轴流风扇采用9叶斜切扇叶设计,扇叶做了15度的后倾角度优化,在相同转速下能够提供更大的静压,足以穿透密集的鳍片间隙,同时扇叶边缘做了薄化切边处理,能降低扇叶切割气流时产生的高频风噪,适配日常办公场景的低噪音需求。风扇通过两根对称的金属卡扣压合在鳍片上方,卡扣的预紧力经过调校,既不会因为压力过大导致鳍片变形,也不会因为压力不足出现风扇运行时的共振异响。

  安装结构部分,鳍片基座延伸出三个带安装孔的固定支脚,孔位对应主流LGA115X、LGA1200等桌面CPU插槽的背板固定位,安装孔内预装了橡胶减震圈,能够缓冲风扇运行时的微小振动,避免振动传递到主板上导致其他插接件出现接触松动。支脚的高度经过匹配设计,安装后散热模组整体高度控制在65mm以内,能够适配绝大多数紧凑型MATX、ITX机箱的CPU散热限高要求,不会出现盖不上机箱侧盖的干涉问题。

  设计过程中需要重点考量几个边界问题:首先是重量控制,整套模组总重控制在280g以内,避免长期使用后因为自重过大拉扯主板PCB,导致主板变形、CPU触点接触不良;其次是风道方向匹配,扇叶的旋转方向对应鳍片的导流角度,保证气流从鳍片中心向外周扩散时,能够顺着鳍片间隙顺畅流出,不会在鳍片内部形成紊流区导致热量淤积;另外还要考虑供电走线的避让空间,风扇的供电出线位置设置在卡扣侧边,不会和主板上的内存插槽、CPU供电电容产生干涉,用户安装内存时不需要拆卸散热模组就能完成操作。

  实际应用中,这类风冷散热模组能够压制TDP在95W以内的桌面级处理器,满足日常办公、影音娱乐、轻度图形设计的散热需求,相比同规格的下压式散热,这种带放射鳍片的结构送风范围更大,还能顺带带走主板CPU供电区域、内存周边的积热,提升主板周边元件的运行稳定性。建模时需要重点验证各个部件的装配间隙:扇叶转动时和鳍片顶部的安全间隙要保留2mm以上,避免加工误差导致扇叶刮蹭鳍片产生异响;固定支脚的安装孔位公差控制在±0.1mm,保证和主板背板的孔位完全对齐,不会出现安装时螺丝错位无法锁紧的问题;金属卡扣的弯折角度要反复校核,保证压合后风扇和鳍片完全贴合,不会出现缝隙导致气流漏损。
