单缸内燃机散热式气缸体结构设计

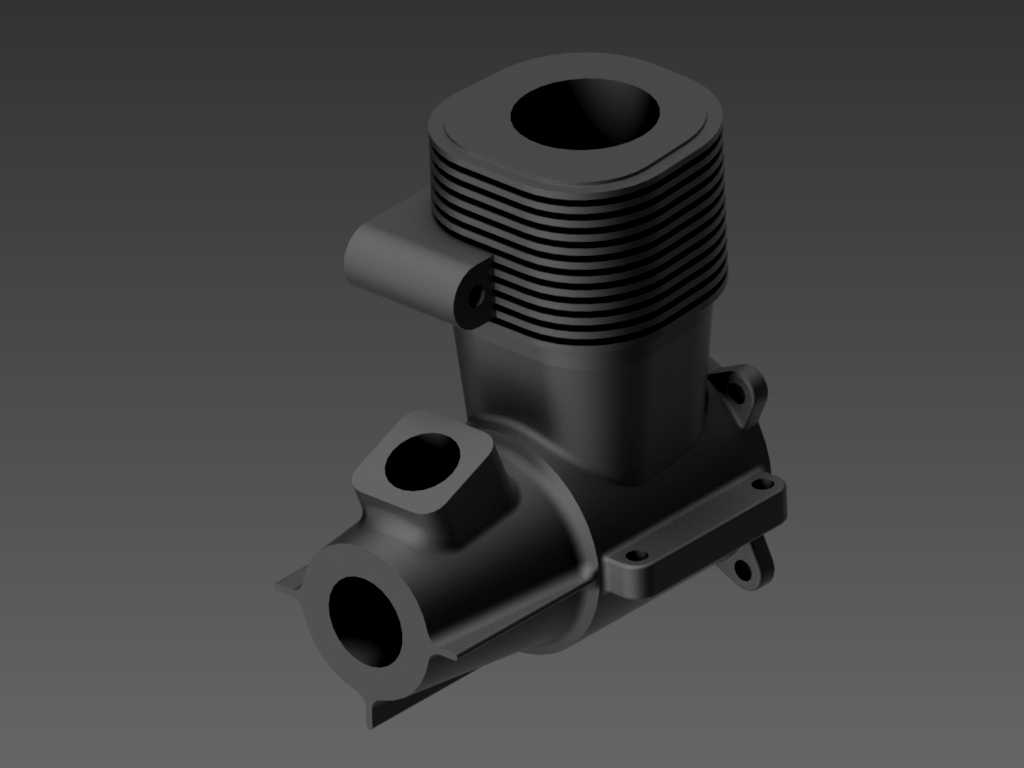

　　这款单缸内燃机气缸体，是小型内燃动力单元的核心承载构件，在通用小型动力设备领域应用覆盖极广，从便携植保机械、小型园林作业机具，到迷你摩托、航模动力、小型应急发电机组，甚至是早期轻型航空模型的动力段，都能见到这类结构的缸体身影。不同于多缸集成式缸体的连体铸造思路，这款单缸结构的缸体在设计时优先考虑了小排量动力单元的散热效率与装配便捷性，缸体外周环绕的等间距环形散热鳍片，是风冷散热结构的典型设计，每一片鳍片的厚度、间距都经过热流场校核，既保证缸体工作时燃烧室产生的热量能通过鳍片快速与流经的空气完成热交换，避免高负荷工况下缸温过高引发的润滑失效、爆震等问题，又不会因为鳍片过密增加不必要的铸造难度与整机重量。从结构布局来看，

　　缸体上部为圆柱形缸筒承托区域，内壁是活塞往复运动的核心工作面，设计时预留了足够的壁厚余量，既可以满足缸孔珩磨的加工余量要求，也能承受活塞高速往复运动带来的侧压力与燃烧爆发压力，避免长期工作后出现缸孔变形、窜气窜油的问题。缸体侧部伸出的凸台结构，分别对应进气道、排气道与气门安装位，气道的走向做了平滑过渡处理，尽可能降低进排气过程中的气流阻力，提升小型发动机的充气效率，这一点对于高转速运转的小型单缸机来说尤为关键，直接影响动力输出的响应速度与峰值功率表现。下部的安装支脚做了加厚处理，每个支脚上都预留了螺栓过孔，安装边界的孔位坐标与曲轴箱的定位凸台完全匹配，装配时可以通过定位销先完成预定位，再打紧固定螺栓，

　　能有效保证缸筒轴线与曲轴轴线的垂直度，避免活塞运动过程中出现偏磨，延长动力单元的大修间隔。设计过程中，针对这类小型风冷缸体常见的热变形问题，特意在散热鳍片与主缸体的连接根部做了圆角过渡，既减少了铸造过程中的应力集中，也能避免冷热交替工况下鳍片根部出现裂纹。侧部的工艺凸台除了布置气道接口，还预留了温度传感器、火花塞的安装螺纹孔，孔位的深度与同轴度都做了严格约束，保证火花塞点火端能精准伸入燃烧室中心位置，让混合气燃烧更充分。不同于水冷缸体需要预留水套夹层的复杂结构，这款风冷缸体的整体结构更紧凑，毛坯铸造的工艺性更好，后续机加工的工序也更少，非常适合小批量量产或者爱好者自制改装使用。在实际装配场景中，

　　这类缸体的上部可以直接匹配对应的气缸盖与缸垫，下部对接曲轴箱组件，侧部的接口可以根据不同的使用场景匹配对应的化油器或者电喷节气门体、排气管路，通用性较强。需要注意的是，安装时缸体与曲轴箱结合面的平面度需要控制在合理范围内，避免密封不严出现漏油漏气问题，散热鳍片的表面在使用过程中要及时清理积尘与油污，避免覆盖过厚影响散热效率。从结构强度校核的角度，这款缸体的壁厚设计兼顾了轻量化与耐压需求，在承受常规小型单缸机的最高爆发压力时，缸筒的径向变形量控制在活塞环密封允许的范围内，不会因为变形导致活塞环卡滞或者密封失效。支脚部分的加强筋设计，能抵消活塞往复运动带来的振动载荷，避免长期振动后支脚出现断裂问题。气道与缸筒连接处的过渡圆角，也减少了气流在拐角处的涡流损失，对于提升小排量发动机的燃油经济性有一定帮助。整体结构没有冗余的设计，每一处凸台、每一片鳍片、每一个安装孔都对应明确的功能需求，是小型风冷单缸内燃机缸体非常典型的实用化结构设计，不管是作为三维建模的结构参考，还是小型动力改装的设计原型，都有很强的实际参考价值。
