航空喷气式发动机涡轮风扇结构

　　在航空动力系统的核心部件设计中，涡轮风扇作为喷气发动机前端进气压缩段的核心做功组件，其结构合理性直接决定整台发动机的进气效率、压缩比与运行稳定性，是航空发动机研发过程中需要反复迭代验证的关键结构。从实际应用场景来看，这类风扇结构主要装配于大涵道比民用涡扇发动机与小涵道比军用涡喷发动机的进气端，承担着吸入来流空气、完成初级压缩、将气流按比例分流至外涵道与核心机的核心功能，外涵道气流直接产生推力，核心机气流则进入压气机进一步压缩后参与燃烧做功，其气动性能直接影响发动机的推重比、燃油经济性与运行噪声水平。

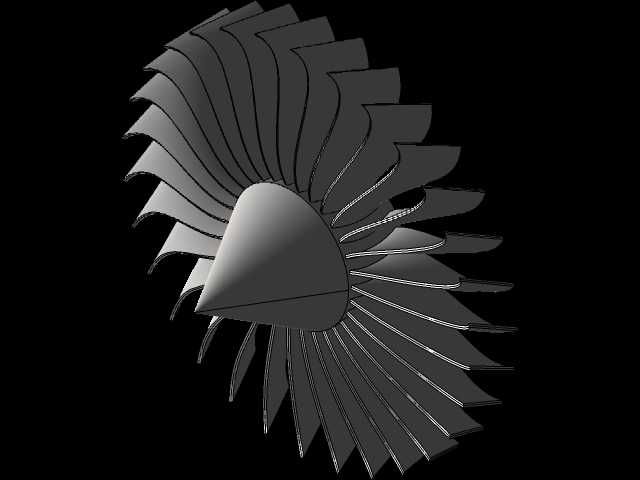

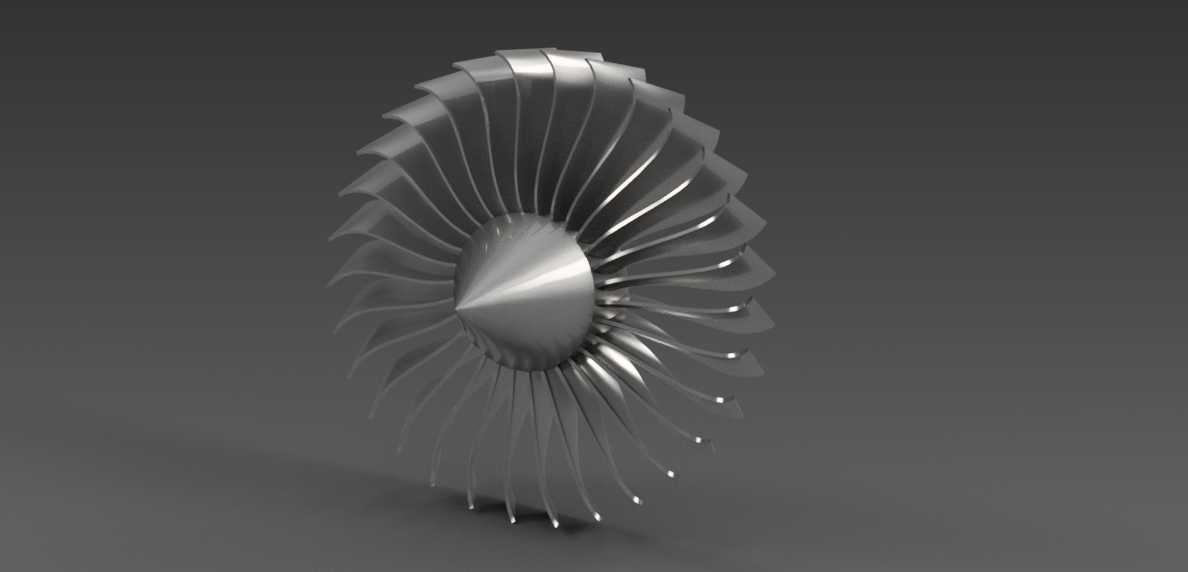

　　从功能特性层面看，该风扇采用宽弦实心叶片设计，叶片沿轮毂周向均匀排布，叶型沿展向做了复合扭转变型，从叶根到叶顶的安装角、弦长、厚度均呈连续渐变，匹配不同半径处的线速度差异，保证气流沿叶高方向的流动均匀性，避免叶尖失速与叶根气流分离。轮毂前端采用锥形整流帽罩设计，锥角经过气动优化，能够引导来流平滑进入叶片通道，降低进气端的流动阻力，避免气流在轮毂前缘产生分离涡。叶片前缘做了小圆角钝化处理，可降低来流中颗粒物撞击造成的前缘侵蚀损伤，提升部件在复杂工况下的使用寿命；叶片尾缘则做了薄化处理，减少尾迹涡流的产生，降低流动损失与运行噪声。

　　在设计思路层面，该结构的建模过程完全遵循航空发动机风扇的气动设计逻辑，首先根据设计点的空气流量、压比、转速参数确定轮毂比、叶片数、叶高与弦长的基础参数，再通过流线曲率法完成沿叶高的叶型参数分布，逐段构建叶身的曲面特征，保证每一段叶型的攻角、落后角都在设计工况的最优区间内。建模过程中重点控制了叶片与轮毂的连接过渡区域，采用大圆角光滑过渡，避免应力集中，满足高转速下的结构强度要求，能够承受10000rpm以上转速带来的离心载荷与气动交变载荷。整流帽罩与轮毂采用一体化同轴设计，保证装配后整体的动平衡精度，降低高转速下的振动水平。

　　从安装边界与尺寸配合来看，该风扇结构的安装基准为轮毂后端的连接法兰，法兰上预留的连接孔位沿周向均匀分布，可与低压压气机的前端轴系同轴装配，装配时需保证风扇的旋转轴线与发动机主轴的同轴度公差在0.02mm以内，避免高转速下出现偏心振动。叶片的叶顶与发动机机匣之间预留有合理的径向间隙，间隙值控制在叶高的0.5%-1%区间，既避免叶顶旋转时与机匣发生刮碰，又能减少叶顶间隙漏气造成的效率损失。整体结构的轴向尺寸从整流帽罩前端到轮毂连接端面的长度，与前端进气道的长度、后端压气机的安装尺寸形成匹配，保证整个进气压缩段的流道连续平滑，没有截面突变造成的流动损失。

　　在实际工程应用中，这类风扇结构的建模成果可用于气动性能仿真、结构强度校核、动平衡仿真分析、装配干涉检查等多个研发环节，通过三维模型可提前验证叶型的气动合理性、结构的强度储备、装配的同轴度要求，减少物理样机的试制迭代次数，缩短研发周期。对于结构设计从业者而言，这类模型能够直观展示航空发动机风扇的叶型扭向规律、轮毂与叶片的连接方式、整流结构的设计逻辑，可作为叶轮机械类部件设计的参考案例，帮助理解轴流叶轮的设计要点与工程约束。
