双法兰连接弯式金属歧管结构设计

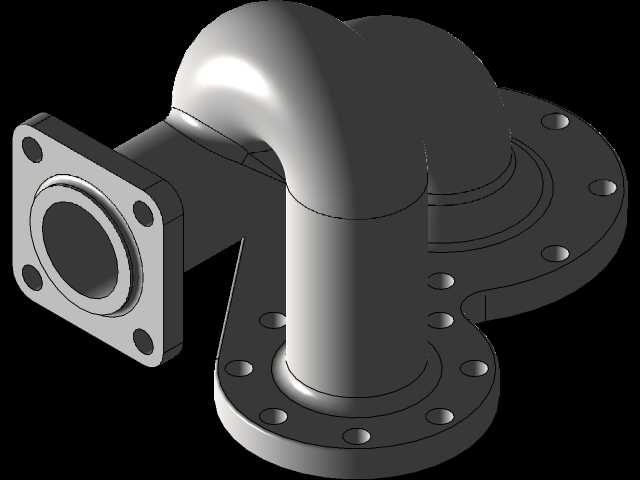

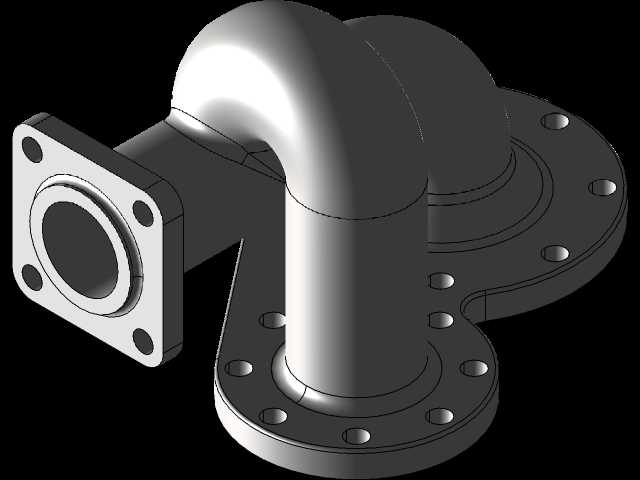

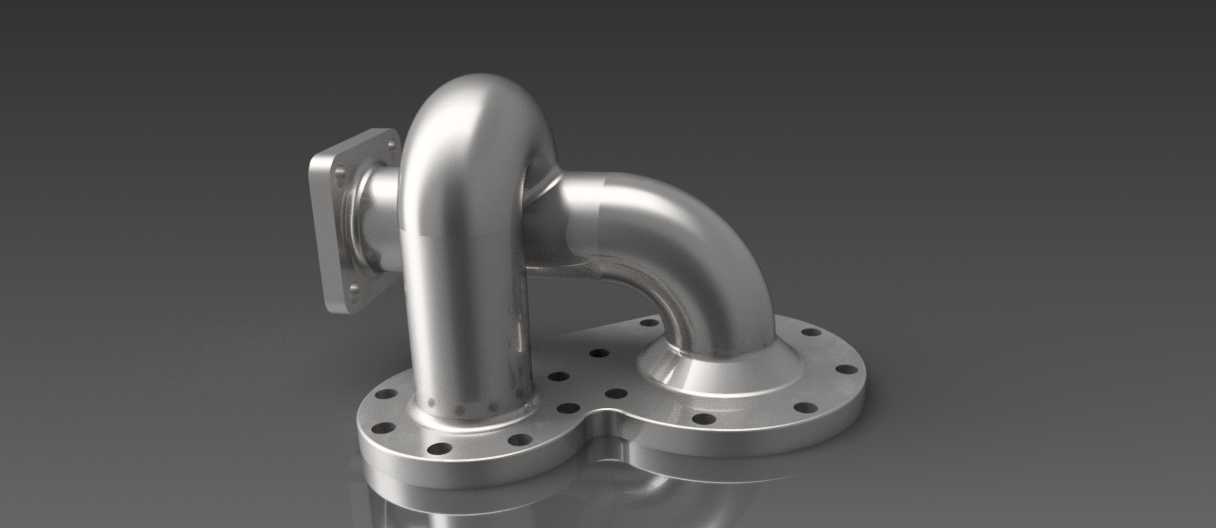

　　这类带双法兰基座的弯式歧管，在流体输送管路系统里承担着分流、转向的核心作用，常见于化工流体输送、工业冷却循环、液压动力回路这类需要改变管路走向同时拆分介质通路的场景。实际安装时，底部的连体法兰盘是主要的承载固定结构，盘面上的螺栓孔沿圆周均布，孔位公差需要严格匹配对接端的法兰标准，安装时螺栓预紧力要均匀施加，避免法兰面偏斜导致密封失效，侧面伸出的方形法兰端用于对接侧向管路，两个弯管段的曲率半径经过核算，既保证介质流动时的阻力处于合理区间，也避免弯度过急造成的介质冲蚀管壁问题。

　　设计过程中首先要确定的是管路的通径参数，要匹配系统额定流量下的介质流速要求，金属材质的管壁厚度根据系统工作压力、介质腐蚀特性选定，弯管段的过渡圆角做了平滑处理，没有直角突变结构，能减少介质在转向处的紊流产生，降低管路运行时的振动和噪音。连体法兰基座的结构做了加强设计，两个弯管的根部和法兰基座衔接处做了圆弧过渡，避免应力集中，在长期承压、管路受外力扰动的工况下，不容易出现根部开裂的问题。

　　从安装边界来看，底部法兰的外轮廓尺寸决定了安装基座需要预留的操作空间，法兰盘上的螺栓孔中心圆直径要和对接设备的接口尺寸完全匹配，侧向法兰的伸出长度要考虑安装时螺栓的操作空间，避免和周边管路、结构件产生干涉。两个弯管的中心距参数经过反复校核，既要保证内部流道的通畅，也要控制整体结构的占用空间，适配紧凑布置的管路系统。弯管的外壁做了等壁厚设计，在保证结构强度的前提下尽可能控制整体重量，降低法兰连接端的载荷。

　　实际工况下，这类歧管需要承受介质的压力脉动、温度变化带来的热胀冷缩影响，所以设计时在法兰密封面的结构选型上，会根据介质特性选择对应的密封形式，平密封面适用于中低压、无强腐蚀的介质工况，如果是高压或者易燃易爆介质，会选用凹凸面或者榫槽面的密封结构提升密封可靠性。流道内壁的粗糙度要求也根据输送介质的不同做对应设定，输送高粘度介质时会要求更低的内壁粗糙度，减少介质附着残留，输送含固体颗粒的介质时会适当增加弯管外侧的壁厚，抵抗颗粒冲蚀磨损。

　　在结构细节上，法兰盘的厚度根据压力等级核算，保证螺栓预紧时法兰不会产生过大的翘曲变形，弯管段和法兰的衔接位置做了融合过渡，没有突兀的结构棱角，既方便后续的表面防腐处理，也能减少应力集中点。整个歧管的重心落在底部连体法兰的中心区域，安装后不会产生额外的偏载力矩，降低连接螺栓的疲劳载荷，延长整个管路连接结构的使用寿命。对于需要做保温处理的应用场景，弯管的外轮廓尺寸也预留了保温层的安装空间，不会因为包覆保温层影响法兰螺栓的拆装操作。
