三进气口结构排气歧管三维设计

　　在小排量内燃动力单元的进排气系统布局中，三缸布局的动力装置往往需要匹配对应通路数量的排气歧管，来完成各气缸排气的导流与汇集工作，这类部件的设计合理性，会直接影响发动机的排气顺畅度、排气背压数值，甚至关联到整机的动力输出特性与排放表现。不同于四缸机型常用的四合一排气歧管，三进气口的排气歧管在管路走向设计上，需要兼顾三个进气端口的排气路径长度差控制，尽可能让各缸排出的废气到达汇集总管的时间差控制在合理区间，避免出现排气干涉问题，影响各缸的扫气效率。

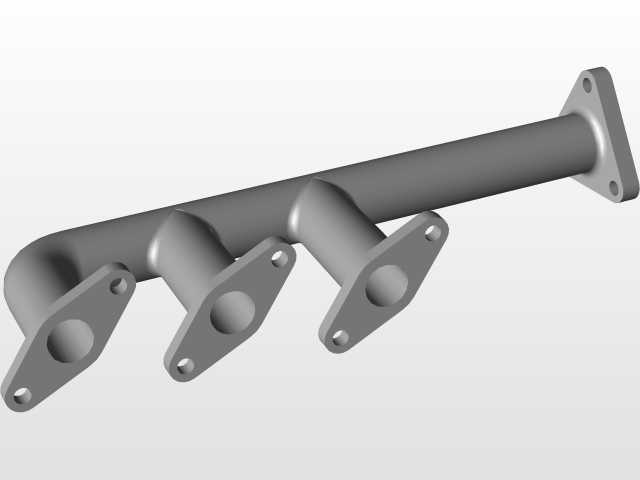

　　从结构设计的实际落地角度看，这款排气歧管的三个进气端均采用带安装孔的菱形法兰结构，法兰端面预留了密封件安装的平面度要求，每个法兰上设置两个对称布置的安装通孔，用于和气缸盖的排气侧端面通过螺栓紧固连接，安装时需要配合对应耐温等级的密封垫片，防止高温高压的废气从结合面泄漏。三个进气支管的弯折角度经过反复校核，既避让了动力舱内周边的发电机、起动机、冷却管路等周边部件的安装空间，也保证了支管内壁的过渡圆滑，没有突兀的截面突变，减少排气气流在管路内的紊流损失。

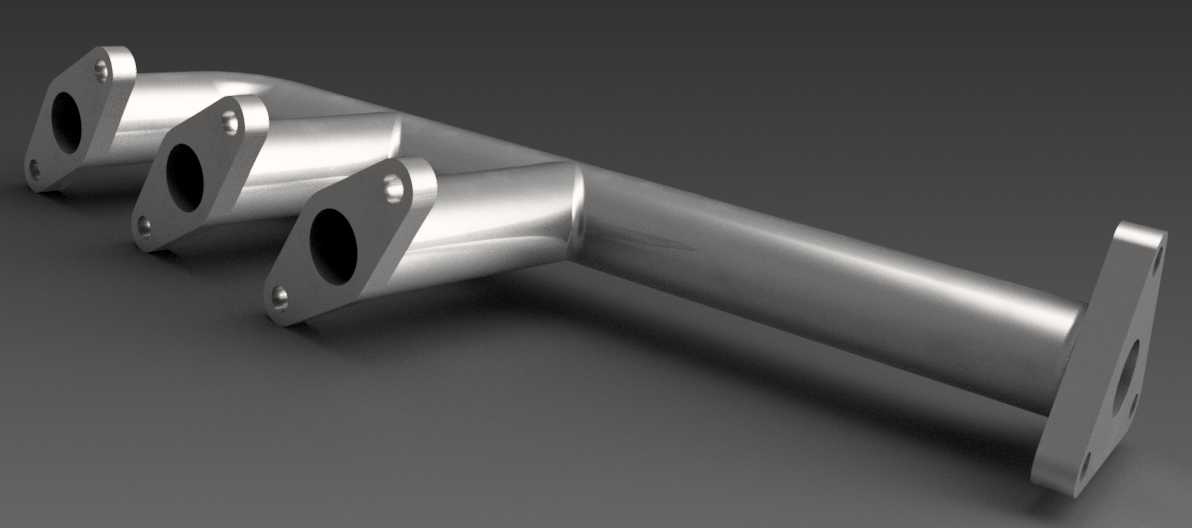

　　管路主体采用等直径的圆管结构作为汇集总管，三个支管从总管的侧壁依次引出，支管与总管的相贯位置做了圆弧过渡处理，避免焊接或者一体成型时出现应力集中点，同时也能降低气流在交汇处的阻力。总管的末端同样设置了连接法兰，用于和下游的三元催化器、排气前段管路进行对接，法兰上的安装孔位置按照通用排气系统的接口尺寸做了匹配，能够适配多数同排量三缸机型的后级排气部件安装需求。

　　在实际的工况适配中，这类排气歧管需要承受发动机排出的600-900摄氏度的高温废气冲击，同时还要承受发动机运行过程中传递过来的振动载荷，因此在建模阶段就对管壁厚度做了针对性设置，既不会因为管壁过薄导致部件在高温振动下出现开裂变形，也不会因为管壁过厚增加不必要的整机重量，影响动力舱的重量分配。三个进气法兰的安装孔位坐标严格对应气缸盖排气侧的螺栓孔位置，安装边界的尺寸公差控制在±0.1mm范围内，保证装配时能够顺利对位，不会出现强制装配导致的密封面错位问题。

　　设计过程中还考虑了歧管的热胀冷缩余量，管路的弯折段预留了一定的形变补偿空间，避免部件在冷热交变的工况下，因为热胀冷缩产生的内应力无法释放，导致法兰结合面翘曲或者管路焊缝开裂。支管的长度设计经过排气脉冲的时序校核，让三个气缸的排气脉冲在总管内形成合理的压力波动，利用排气惯性提升气缸的扫气效率，在不增加额外结构的前提下优化发动机的充气效率，这一点对于自然吸气形式的三缸发动机来说尤为重要。

　　从三维建模的工程细节来看，所有的法兰端面都做了粗糙度要求标注，密封面区域不允许有凸起、划痕等加工缺陷，管路的内壁面要求光滑无毛刺，减少积碳在管壁的附着概率，长期使用后也不会因为积碳堆积导致管路通径变小，影响排气效率。安装孔的位置度公差也做了明确约束，保证在批量生产时，部件的互换性能够满足装配要求，不需要现场进行二次修配就可以完成安装作业。

　　这类三进气口的排气歧管除了应用在常规的车用三缸发动机上，也可以适配小型通用动力机械，比如小型发电机组、农用作业机械的三缸动力单元，只要安装接口尺寸、管路通径匹配，就可以直接选用，不需要重新进行开模设计，能够有效缩短配套设备的研发周期。在进行三维模型的结构校验时，还需要模拟部件在极限温度下的形变情况，确认管路的形变范围不会和周边部件发生运动干涉，同时校核法兰连接位置的压紧力分布，保证在全工况范围内密封面的压力都能够满足密封要求，不会出现废气泄漏的问题。
