直齿锥齿轮传动结构三维建模

　　在差速器、机床主轴转角传动、农业机械动力换向、轻工设备垂直轴动力传递场景中，锥齿轮是实现相交轴间动力传输的核心零件，这类零件的建模精度直接影响后续装配啮合的接触斑点、传动噪音与承载寿命。建模过程中首先要明确相交轴的夹角参数，常规工业场景中90度正交传动最为常见，也有部分设备根据布局需求采用非正交的轴交角，这一步参数确定直接决定后续齿向的生成基准。齿形部分的建模不能仅做外观示意，需要结合背锥当量齿轮的计算逻辑，将直齿锥齿轮的齿廓从球面渐开线近似展开为当量圆柱齿轮的渐开线，再通过锥面投影的方式生成实体齿形，保证每个轮齿从大端到小端的齿厚、齿高线性过渡，避免出现齿形畸变导致装配时卡滞或啮合间隙不均。轮坯部分的结构设计要匹配安装需求，

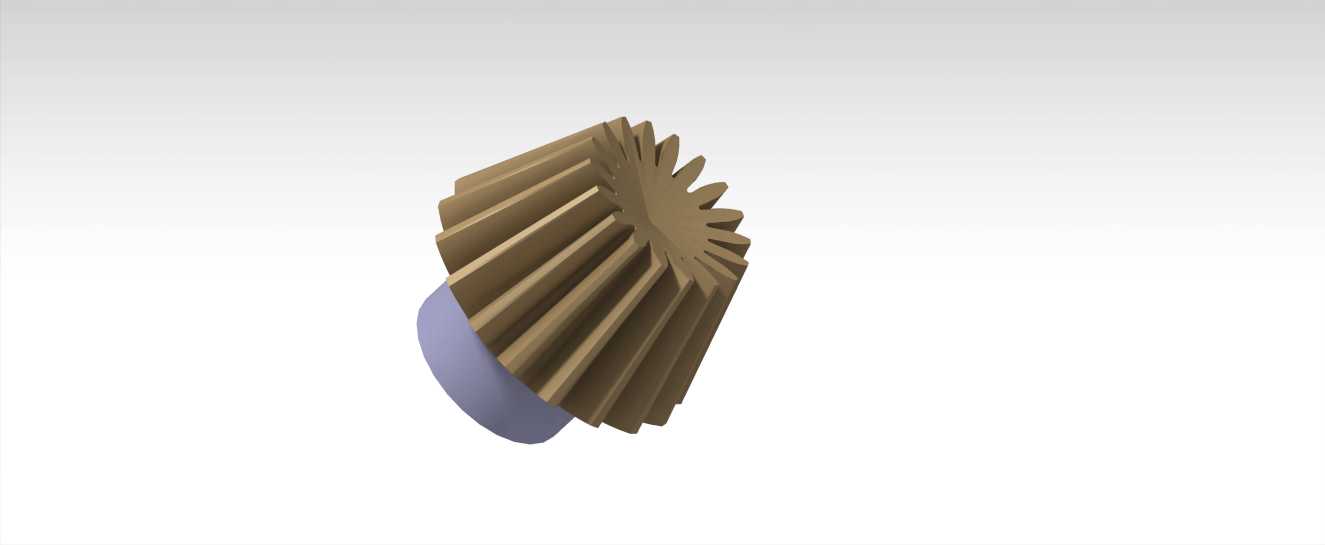

　　带轴伸的一体式锥齿轮需要预留轴肩定位面，轴径尺寸要匹配对应轴承的内孔配合公差，轮毂部分的长度要覆盖轴承安装位与锁紧螺母的装配空间，避免运转时出现轴向窜动；盘式结构的锥齿轮则要在端面预留安装螺栓孔的分布圆，孔位的节圆直径要匹配对接法兰的安装尺寸，同时要保证螺栓孔与齿根圆之间留有足够的壁厚，避免应力集中导致轮毂开裂。从安装边界来看，锥齿轮的轴向安装位置直接影响啮合侧隙，建模时需要在轮毂端面预留调整垫片的装配空间，方便装配时通过垫片厚度调整齿轮的轴向窜动量，保证啮合区处于齿面中部，避免出现偏载导致的齿面早期磨损。齿宽的取值通常不超过锥距的三分之一，过大的齿宽会导致小端齿形过薄，承载能力反而下降，还会增加加工时的难度，

　　建模时要严格控制齿宽的取值范围，同时对齿顶、齿根的过渡圆角做合理处理，避免尖角造成的热处理应力集中。这类锥齿轮在实际使用中，通常成对装配使用，两个配对齿轮的模数、压力角、齿顶高系数必须完全一致，轴交角与安装距的误差要控制在允许范围内，否则会出现接触斑点偏移、传动效率下降甚至轮齿断裂的问题。建模过程中还要考虑后续加工的工艺性，轮坯的外圆、端面、内孔都要预留加工余量的参考基准，齿面的粗糙度要求要对应不同的加工工艺，重载场景下的锥齿轮通常会采用齿面淬火处理，建模时不需要额外体现热处理层，但要在结构上避免厚薄差异过大导致的淬火变形。在一些小型传动设备中，锥齿轮也会采用工程塑料材质，这时候建模要适当加大齿厚，考虑塑料的收缩率与弹性变形量，

　　保证传动时的啮合间隙足够，避免温度变化导致的卡滞。不同于圆柱齿轮的平行轴传动，锥齿轮的受力会同时产生轴向力与径向力，所以建模时对应的轴承安装位要考虑能承受双向轴向载荷的轴承选型空间，轴的刚度也要做对应匹配，避免受载后轴变形导致齿轮啮合错位。很多新手建模时容易忽略背锥的角度参数，直接用圆柱齿轮的齿形拉伸后做锥度切除，这样生成的齿形在啮合时会出现线接触甚至点接触，实际传动时噪音大、磨损快，完全无法满足工程使用需求，正确的建模逻辑是先确定分锥角、顶锥角、根锥角三个核心角度，再基于分锥母线做齿形的扫掠生成，保证每个轮齿的齿向线都交汇于锥顶，这样才能实现正确的啮合传动。
