Inventor设计一级齿轮箱传动结构

　　这款一级齿轮箱作为动力传递系统的核心基础部件，广泛应用于轻工输送设备、小型机床进给机构、农用辅助传动装置、实验室小型试验台等对传动比精度要求适中、安装空间紧凑的场景中，承担着匹配原动机与工作端转速、增大输出扭矩的核心作用，是小功率传动链路里最常用的减速单元结构。从实际使用场景来看，这类单级齿轮传动箱的传动比通常设置在3-6区间，相比多级减速结构，它的传动链路更短，机械效率损失更小，日常维护点更少，非常适合布置在动力源与执行件距离较近、不需要大减速比的设备工位上，比如小型皮带输送机的驱动端、包装线的分度输送工位、小型搅拌机的动力输入端，都能见到同结构一级齿轮箱的应用。

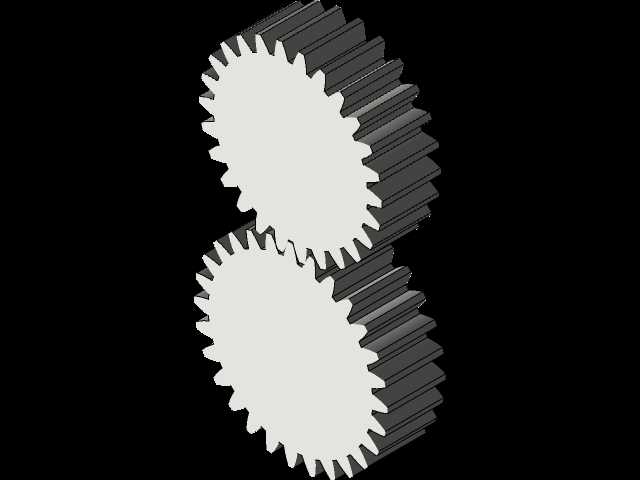

　　在功能特性上，该齿轮箱采用直齿圆柱齿轮啮合传动，啮合过程无轴向分力，对箱体轴承座的轴向强度要求更低，加工装配难度也相应降低，适合小批量加工或者教学演示场景使用。箱体内集成了两根平行布置的传动轴，分别为高速输入轴与低速输出轴，轴上通过平键连接对应齿数的正齿轮，齿轮啮合侧隙按照通用机械传动公差标准选取，既保证传动过程无卡滞，也能避免反向传动间隙过大带来的传动精度损失。轴系两端采用标准深沟球轴承支撑，轴承内圈与轴颈过盈配合，外圈与箱体轴承座孔过渡配合，装配时通过轴肩与轴承端盖实现轴向定位，能够承受传动过程中产生的径向载荷，保证轴系运转时的同轴度稳定性。箱体顶部设置有注油孔，配套密封螺塞，日常使用时可以通过该孔加注齿轮润滑油，对啮合齿轮与轴承进行飞溅润滑，减少运转过程中的磨损，箱体下部可设置油位观察结构或者油塞，方便定期更换润滑油、清理箱体内的金属磨屑。箱体结合面采用密封胶或者密封垫进行密封，避免润滑油渗漏，同时阻挡外界粉尘、碎屑进入箱体内部，破坏齿轮啮合面的光洁度。

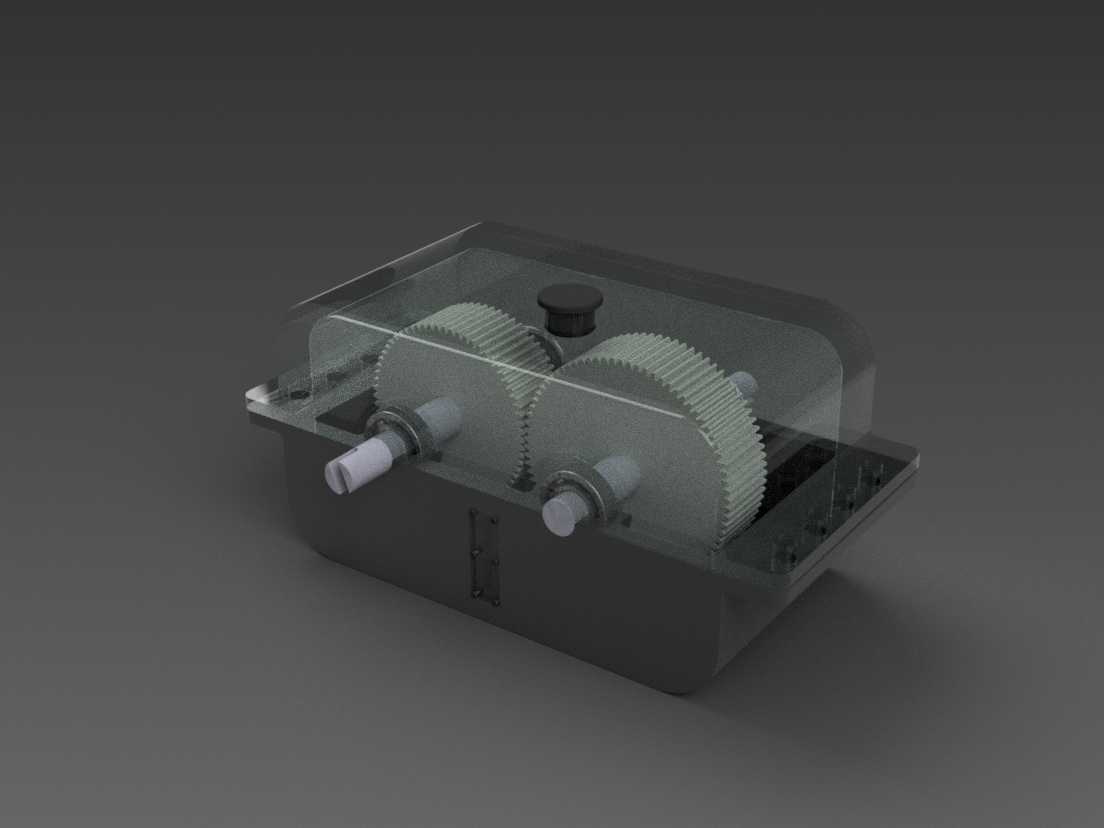

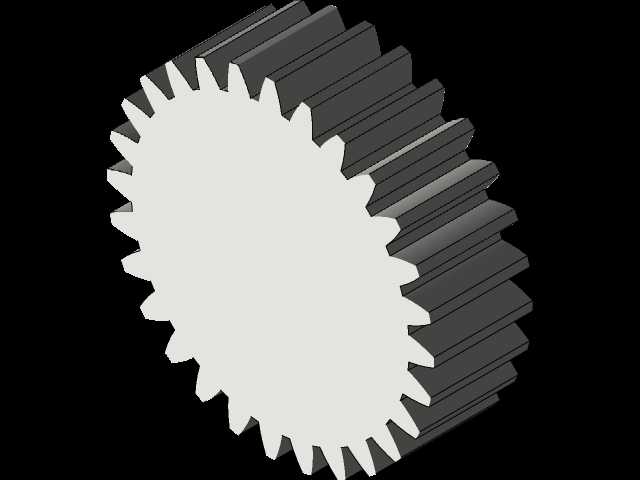

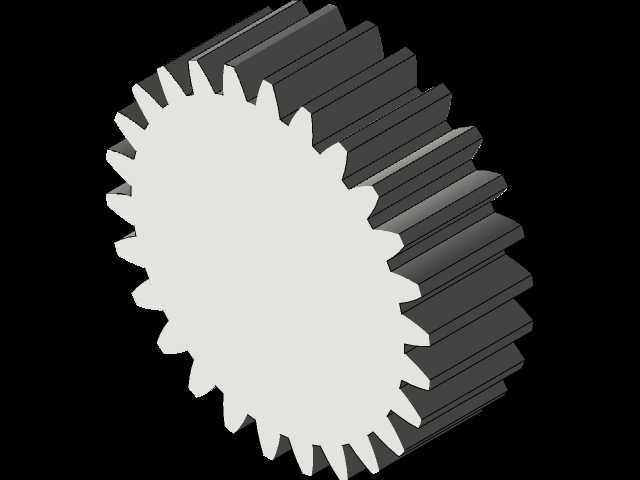

　　从设计思路层面，整个结构遵循模块化、易加工的原则，所有标准件均采用市面通用规格，不需要定制特殊紧固件或者轴承，降低后续备件替换的成本。箱体采用剖分式结构设计？不，这款模型呈现的是整体式透明上盖搭配下箱体的结构，上盖采用透明材质一方面可以在教学或者演示场景下直观展示内部齿轮啮合的运转状态，另一方面也方便日常观察内部齿轮的磨损情况、润滑油的油位状态，不需要拆开箱盖就能判断内部运转是否正常。输入轴与输出轴的轴伸端均伸出箱体外部，轴伸处设置有轴封结构，避免润滑油顺着轴表面渗漏到箱体外部，同时也能防止外部的杂物从轴与箱体的间隙进入箱内。齿轮参数选取上，按照给定传动比匹配两个齿轮的齿数，小齿轮布置在高速输入轴端，大齿轮布置在低速输出轴端，齿轮的模数按照传递功率、扭矩计算选取，保证齿根弯曲强度与齿面接触强度满足额定工况下的使用要求，避免长期运转出现断齿、齿面点蚀等失效问题。

　　在外形尺寸与安装边界方面，该齿轮箱整体采用方正的箱型结构，底部设置有带安装孔的法兰边，安装时可以通过螺栓直接固定在设备的安装基座上，安装孔的位置尺寸按照通用安装规范设置，能够适配多数小型设备的安装面尺寸。输入轴与输出轴的轴伸长度、轴径尺寸按照标准联轴器安装尺寸设计，方便用户直接搭配标准联轴器与原动机、工作端进行连接，不需要额外加工轴头。箱体的整体高度考虑了齿轮啮合的中心距、底部油池的深度、顶部注油空间的预留，保证运转时齿轮下部能够浸入润滑油中，实现可靠的飞溅润滑，同时不会因为油位过高导致齿轮运转阻力过大、油温升高过快。轴系的中心高与安装面的尺寸匹配，保证安装后轴伸与配套部件的轴系高度一致，减少安装时的同轴度调整工作量。整个结构没有多余的突出结构，外部轮廓规整，在设备上布置时不会与周边的其他部件产生干涉，能够充分利用设备内部的紧凑安装空间。

　　从实际工程应用的角度看，这类一级齿轮箱的结构可靠性高，故障点少，只要按照规范定期更换润滑油、检查轴承磨损情况，就能实现长期无故障运转。设计过程中对轴的刚度进行了校核，避免轴在额定扭矩下出现过大的挠曲变形，导致齿轮啮合偏载、加剧齿面磨损；轴承的额定动载荷按照额定扭矩下的径向力计算选取，留有足够的安全系数，保证轴承的使用寿命满足设备的大修周期要求。齿轮的精度等级按照中等精度选取，既满足传动平稳性的要求，也不会过度提高加工成本，适配一般工业场景的使用需求。
