法兰式三通管道连接构件结构设计

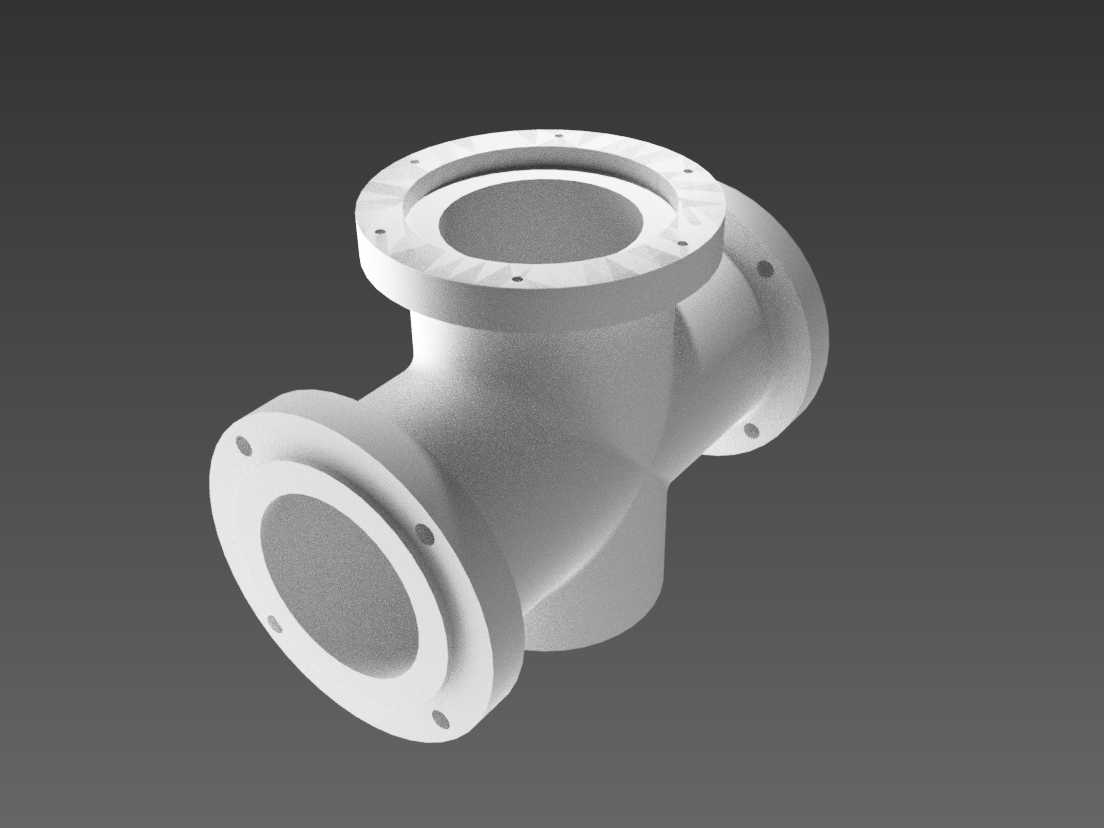

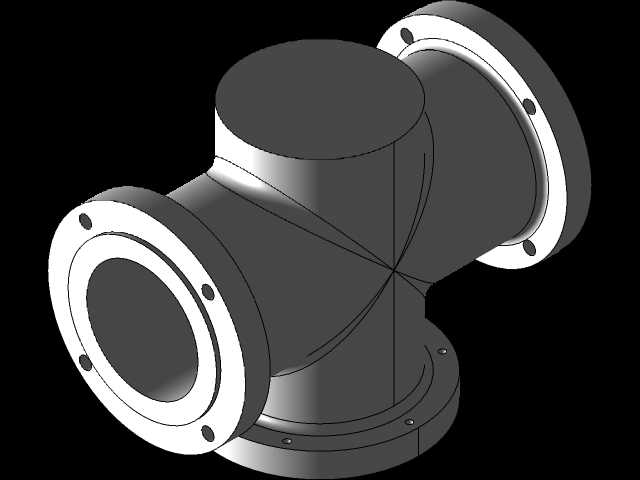

　　这类法兰式三通接头主要应用在工业流体输送管网的支路分流场景，不管是化工介质输送管线、市政给排水主干管分支、暖通空调循环水系统，还是工厂压缩空气配送管路，都能见到这类构件的身影，它的核心作用是在不额外增加管路变径转接件的前提下，实现主管路流体向两个垂直方向的支路分流，或是将两个支路的介质汇总汇入主管路，是管路系统里改变介质流向、完成管路分合的核心连接部件。从结构设计逻辑来看，这款接头采用三个等径法兰接口的布局，三个接口的轴线处于同一平面且互为垂直，整体流道采用圆弧过渡设计，没有直角突变的流道结构，能最大程度降低介质流经时的局部阻力损失，减少流体在转角位置的涡流扰动，不管是输送液态水、化工溶剂，还是气态的压缩空气、蒸汽，

　　都能有效降低管路的压损，减少输送过程中的能耗。三个连接端全部采用凸面法兰结构，法兰端面均匀分布螺栓安装孔，安装时配合对应压力等级的密封垫片，通过螺栓紧固就能实现可靠的静密封，能适配中低压工况下的管路连接需求，法兰的密封面平整度、螺栓孔的位置度都经过设计校核，安装时不需要额外修配就能和标准同规格法兰完成对接，现场安装的适配性很强。接头的本体壁厚是根据公称压力等级核算的，流道内壁和外壁之间的壁厚均匀，没有局部过薄的应力集中区域，三个接口的交汇位置做了加厚补强处理，因为这个位置是介质分流的交汇处，长期受流体冲刷和压力波动的影响，是整个构件的应力集中点，加厚处理能有效提升这个位置的结构强度，避免长期运行过程中出现开裂、渗漏的问题。

　　从安装边界来看，三个法兰端面的安装基准面互相垂直，设计时已经预留了法兰螺栓安装的操作空间，安装时不需要在接头周围预留过大的操作空位，只要能满足螺栓穿入、紧固的操作空间即可，能有效压缩管路布置的占用空间，适合在管路排布紧凑的车间、设备内部管线场景使用。接头的外表面没有多余的凸起结构，除了法兰位置的螺栓凸台，本体外壁是光滑的圆弧过渡，一方面能降低铸造、机加工过程中的工艺难度，另一方面也能减少外部积灰、积液的问题，后期运维清洁更方便。在实际选型应用时，这类三通接头可以直接和同公称通径、同压力等级的法兰管道、法兰阀门直接对接，不需要额外配置转接头，能减少管路的连接节点数量，节点越少意味着管路的潜在渗漏点越少，整个管网的运行可靠性就越高。

　　设计过程中，流道的转弯半径是经过反复校核的，转弯半径过小会导致流阻陡增，转弯半径过大又会导致整个接头的外形尺寸变大，占用更多安装空间，最终选定的转弯半径兼顾了流阻控制和外形尺寸控制，既保证介质输送的效率，又不会让接头过于笨重。法兰上的螺栓孔采用跨中分布的设计，也就是螺栓孔的位置不对准流道的轴线方向，这种布局能让法兰紧固时的压紧力更均匀地分布在密封垫片上，避免垫片局部压紧力不足导致的渗漏，同时也能避免螺栓位置和管路其他辅件产生安装干涉。接头的三个接口的同轴度、法兰端面和轴线的垂直度都有严格的形位公差要求，安装后不会出现管路错位、别劲的问题，能有效降低管路安装时的内应力，避免长期运行过程中因为应力集中导致的法兰密封失效、焊道开裂等问题。这类构件在实际管路系统里，虽然只是一个连接配件，但它的结构设计合理性直接影响整个管网的运行稳定性，如果流道设计不合理，局部阻力过大，会导致泵组的输送能耗上升，长期运行下来的能耗成本远高于构件本身的成本；如果密封结构设计不合理，出现跑冒滴漏的问题，尤其是输送易燃易爆、有毒有害介质时，还会带来严重的安全隐患。这款接头的结构设计充分考虑了工程现场的实际安装需求、运行过程中的受力情况、介质输送的效率需求，没有多余的冗余结构，整体结构紧凑，强度可靠，能适配多数中低压流体输送场景的管路分支需求。
