镂空减重式机械连接支撑支架结构

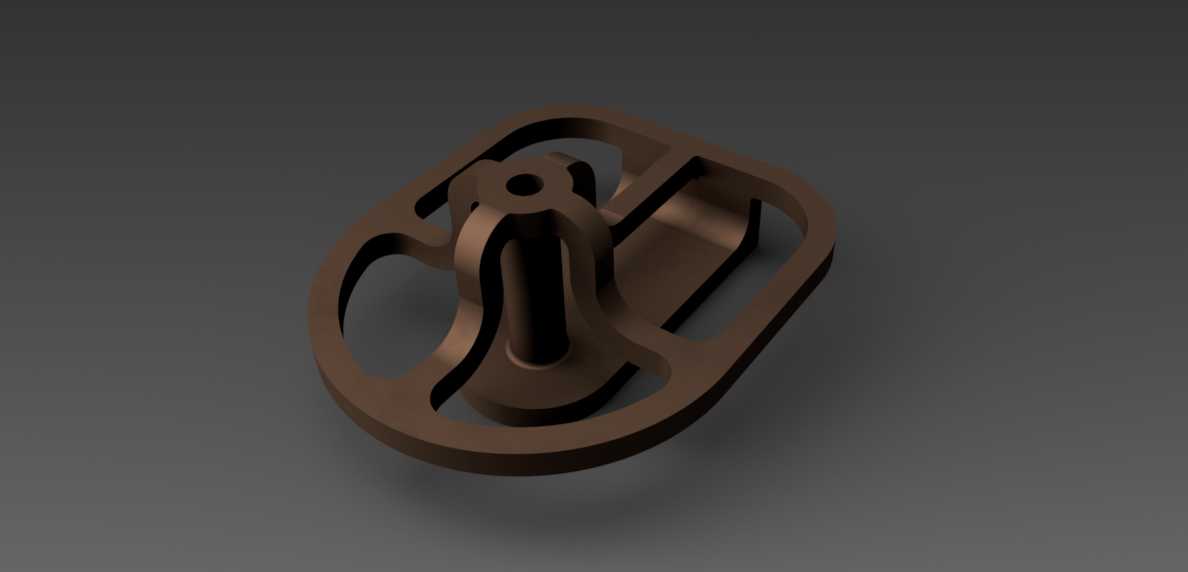

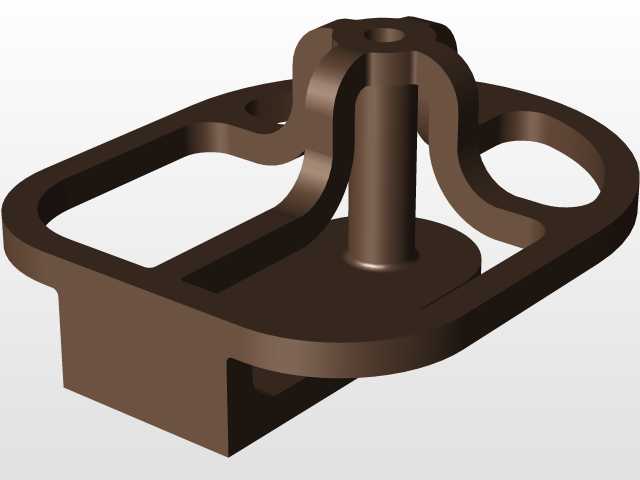

　　这类带中心立柱的镂空式支架，多应用在小型机电设备内部的功能模块安装场景，比如便携检测仪器的内部机芯固定、小型流体控制单元的阀组承载、桌面型自动化执行模组的部件挂载，核心作用是在有限的安装空间内，为被支撑部件提供稳定的安装基准，同时兼顾整体结构的轻量化需求，避免额外增加设备整体自重。从结构功能来看，中心带通孔的立柱是核心的定位与承载部位，通孔可用于穿设走线、定位销或者小型紧固件，立柱根部做了多道放射状的加强筋过渡，直接连接到底部的环形安装基座上，这种结构设计能把立柱承受的径向、轴向载荷均匀分散到整个基座平面，避免应力集中在立柱根部导致长期受力断裂。基座采用腰型闭环轮廓，没有多余的外伸凸缘，能适配圆形、腰型的安装沉槽，

　　安装时可以直接嵌入预设的槽位内，不需要额外设计避让空间，基座上的镂空区域并非随意开设，每一处镂空的边界都顺着载荷传递的路径走向布置，在不降低整体结构刚性的前提下，尽可能去除非受力区域的材料，既降低了零件自身重量，也减少了注塑或者机加工过程中的材料消耗。设计这类支架的时候，首先要明确被支撑部件的安装接口尺寸，中心立柱的外径、内孔直径需要和被支撑件的安装孔位做公差匹配，通常立柱和安装孔采用间隙配合，方便装配时的对位调整，立柱的高度要根据被支撑件和安装基面之间的预留间隙确定，既要保证被支撑件安装后不会和基面发生干涉，也要避免立柱过高导致整体重心上移，降低支撑稳定性。基座的厚度需要根据额定承载重量核算，通常在承载1-5kg的工况下，

　　基座厚度设置在3-5mm即可满足强度要求，加强筋的厚度不超过基座厚度的三分之二，避免注塑成型时出现缩痕影响外观和尺寸精度。安装边界方面，整个支架的最大外轮廓是腰型结构，长轴方向的尺寸要匹配安装位的沉槽长度，短轴方向和沉槽宽度保持0.1-0.2mm的间隙，方便装配时顺利嵌入，基座底部可以根据需要设置0.2-0.5mm的定位凸点，和安装基面上的定位孔配合，实现快速装配定位，不需要额外调整位置。实际工况下，这类支架不仅要承受静态的垂直载荷，还要考虑设备移动、运行过程中产生的振动冲击，因此放射状加强筋的弧度设计做了圆弧过渡，没有直角转角，能有效分散振动带来的交变应力，避免长期振动下出现疲劳裂纹。和传统的实心支架相比，

　　这种镂空结构的通风性更好，如果被支撑部件是发热的电子元件或者小型气动元件，镂空区域可以形成空气流通通道，带走部分工作热量，降低局部过热的风险。在装配逻辑上，中心立柱的顶端可以根据需求设置卡扣结构或者螺纹孔，被支撑件套入立柱后，通过卡扣或者顶部的紧固件锁紧，不需要在基座上额外设置过多的安装孔，减少了装配工序，也降低了安装孔位加工误差带来的装配难度。针对不同的使用场景，还可以在基座的平直侧边预留小型的安装耳位，当需要采用螺丝锁付的方式固定时，直接在耳位上打螺丝即可，不需要修改整体的主体结构，具备一定的结构通用性。
