立式带座轴支撑支架结构设计

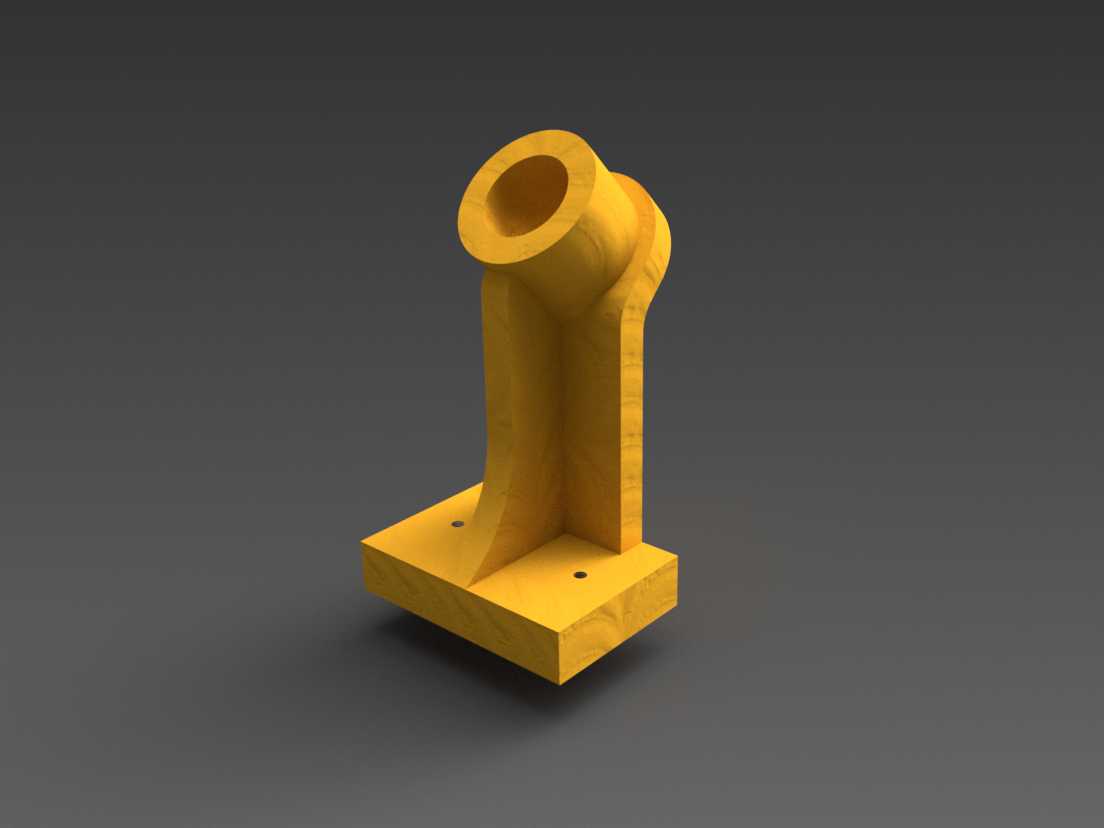

　　在各类通用机械的轴系传动布局中，这类立式带座轴支架是承担径向载荷、约束轴件径向位移的核心支撑构件，常见于轻工输送线、小型加工设备辅机、非标自动化工位的动力传递环节，用来替代一体式铸造轴承座的定制化适配场景，尤其适合安装空间局促、轴端需要抬高布置的工位。从结构功能来看，上部的筒状支撑段是核心功能区，内孔为轴件或者配套轴套提供安装定位面，筒壁厚度经过载荷校核，能够承受轴系运转过程中产生的径向跳动载荷，避免轴件运转时出现挠曲变形；筒身与下部安装底座之间设置了渐变过渡的加强筋结构，筋板从筒身外侧圆弧过渡延伸到底座平面，既消除了结构应力集中点，也能在不额外增加整体壁厚的前提下提升支架的抗侧弯刚度，避免设备启停瞬间的冲击载荷导致支架根部断裂。

　　下部的方形安装底座是整个构件的安装基准面，底座上预留的两个安装孔为通孔设计，适配常用的内六角螺栓规格，安装时可以通过螺栓将支架整体固定在设备的安装基板或者型材架上，底座平面的平面度公差需要控制在合理范围，保证安装后支撑筒的轴线与安装面保持垂直，避免轴件安装后出现偏载，加速轴套或者轴承的磨损。设计这类支架的时候，首先要明确所支撑轴件的直径、工作载荷大小以及安装空间的边界限制：上部支撑筒的内孔直径需要和配套轴套或者滑动轴承的外径匹配，筒段的高度要满足轴件的安装抬高需求，保证轴上安装的带轮、齿轮等传动件不会和下方安装面产生干涉；底座的长宽尺寸要大于筒身的外接轮廓，保证安装后整体的稳定性，两个安装孔的孔距要适配现场安装基板的预留孔位，

　　避免出现安装错位的问题。从实际使用场景来看，这类支架不需要复杂的安装调试，相比一体式轴承座成本更低，适配性更强，在小型非标设备的改造、老旧设备的轴系支撑修复场景中应用十分广泛，比如小型皮带输送机的从动轴端支撑、工位翻转机构的转轴支撑、小型风机的叶轮轴支撑都能看到这类结构的身影。建模过程中需要注意过渡圆角的处理，尤其是筋板与筒身、底座连接的位置，不能出现直角尖角，一方面是避免加工或者铸造过程中出现应力开裂，另一方面也能减少应力集中带来的结构失效风险；支撑筒的内孔要预留足够的加工余量，如果是采用金属切削加工的方式制作，内孔的粗糙度要满足轴套的压装要求，如果是采用3D打印制作非金属样件用于功能验证，内孔尺寸要考虑打印工艺的收缩率，

　　保证后续装配的间隙合理。另外在安装边界上，支架整体的外轮廓宽度要小于安装工位的预留空间，底座下方不需要额外加装调整垫片的时候，要保证底座平面的平面度，支撑筒的轴线与安装面的垂直度公差要控制在轴系允许的偏角范围内，避免轴件运转时出现额外的附加载荷，缩短传动件的使用寿命。这类支架的结构虽然简单，但是在轴系布局中起到的作用十分关键，设计时不能只考虑外形的规整，更要结合实际载荷情况校核壁厚、筋板厚度以及安装孔的位置强度，避免出现支架变形导致轴系卡滞、传动异响的问题。
