本田车用活塞组件结构三维设计

　　在车用内燃机的开发流程里，活塞组件是直接决定动力输出稳定性、燃烧效率与整机寿命的核心往复部件，本次呈现的活塞结构适配本田系列乘用车型的动力单元，可覆盖自然吸气小排量机型的常规工况使用需求。从实际装车场景来看，该活塞需要在最高每分钟数千转的往复运动中，承受燃烧室内瞬时爆发的高温高压燃气冲击，同时还要完成燃烧室密封、热量传导、动力传递的核心功能，其结构设计的合理性直接关联发动机的机油消耗水平、漏气量与长期运行可靠性。

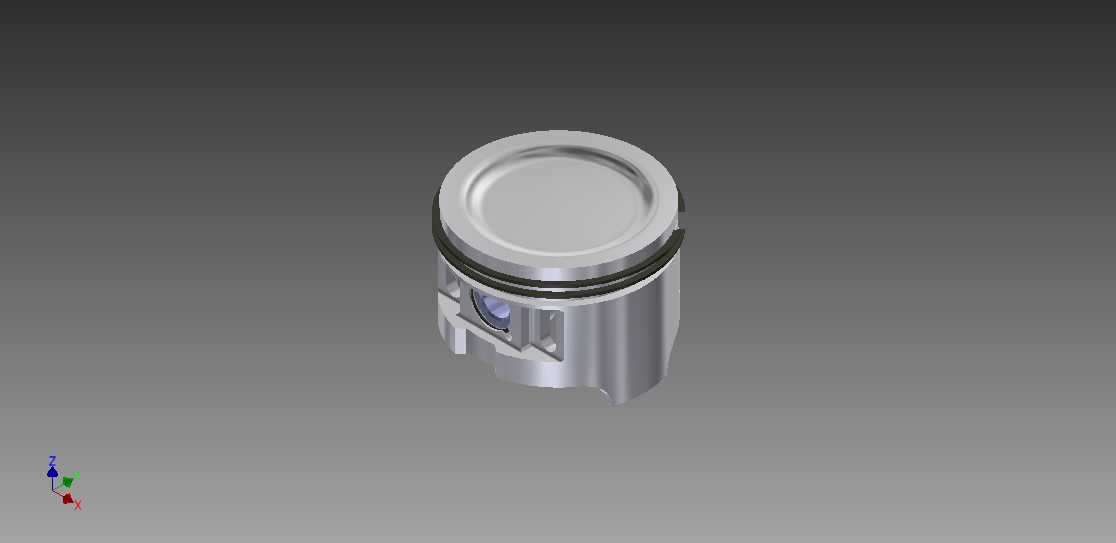

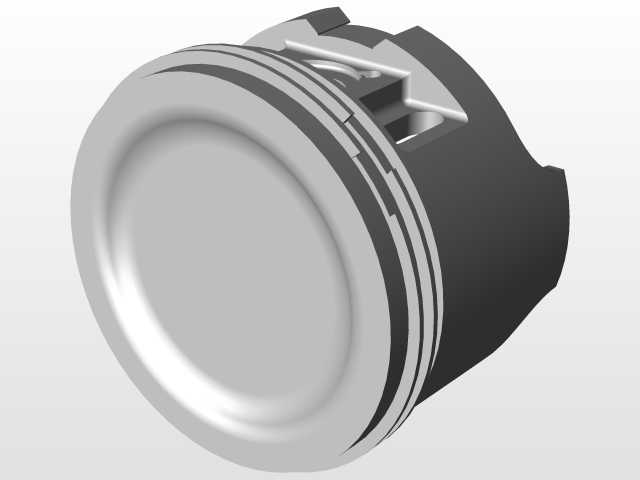

　　从结构设计思路来看，该活塞顶部采用适配本田机型燃烧室形状的凹面轮廓，能够在压缩行程终了时配合气缸盖形成合理的挤流区域，让油气混合更加充分，避免局部过浓或过稀导致的燃烧不完全问题。活塞头部设置的多道环槽结构，分别对应气环与油环的安装位置：上部两道气环槽用于安装密封气环，在活塞往复运动时阻断燃烧室高压燃气向下窜入曲轴箱的通道，保证气缸压力能够充分作用在活塞顶面推动曲轴做功；下部的油环槽则布有回油通孔，油环刮下的气缸壁多余润滑油可通过这些孔道回流至曲轴箱，避免机油窜入燃烧室造成烧机油、积碳增多的问题。环槽的加工精度、轴向间隙都经过匹配计算，既保证活塞环能够在槽内随工况变化正常浮动贴合缸壁，又不会因间隙过大导致泵油效应加剧。

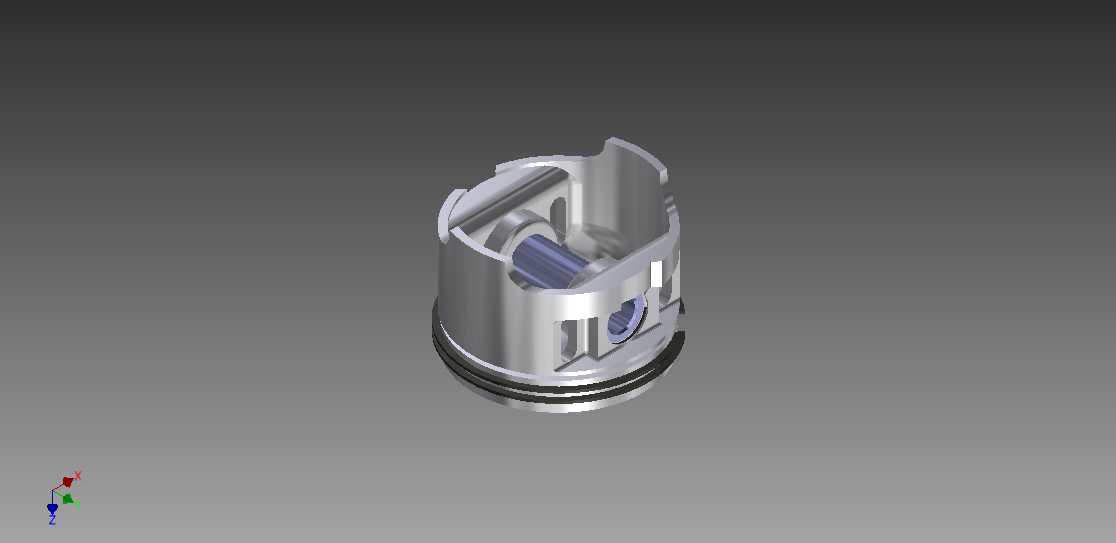

　　活塞销座区域采用加强筋过渡结构，将活塞顶面承受的燃气压力均匀传递至活塞销，再通过连杆传递给曲轴，避免应力集中导致销座开裂。销孔内部设计有衬套安装位，能够降低活塞销与座孔之间的摩擦磨损，延长部件使用寿命。活塞裙部采用变椭圆型线设计，在冷态下裙部与气缸壁之间保留合理的配合间隙，当发动机达到工作温度后，裙部受热膨胀能够均匀贴合缸壁，既避免冷启动敲缸，又能防止热态下活塞卡滞在气缸内。裙部表面的石墨涂层处理在模型结构上也做了对应预留，能够降低冷启动阶段的摩擦阻力，减少磨合期的磨损量。

　　从安装边界来看，该活塞的外径尺寸严格匹配对应机型的气缸内径，配合间隙控制在原厂设计公差范围内，安装时需注意活塞顶部的朝向标记，保证气门避让坑的位置与进排气门的运动轨迹完全对应，避免活塞上行到上止点时与气门发生碰撞。活塞销的直径、长度与销座孔、连杆小头衬套的尺寸完全适配，安装时采用温差装配法即可完成活塞与连杆的组合，无需额外修改结构。活塞环的开口间隙、侧隙都有对应的设计要求，装配时需将各道环的开口位置相互错开，避免开口对齐导致漏气量增大。

　　在实际工程应用中，这类活塞结构除了用于量产车型的装机配套，还可作为发动机维修替换件的设计参考，也能用于内燃机教学演示、动力改装方案的结构验证。建模过程中完整还原了活塞的所有细节特征，包括环槽的倒角、销座的加强结构、裙部的减重凹坑、顶部的气门避让结构，能够直接用于结构受力仿真、运动干涉检查、装配工艺模拟等工程场景，帮助设计人员快速验证活塞与气缸、连杆、气门等周边部件的匹配关系，减少实物样机的试制次数，缩短动力单元的开发周期。需要注意的是，活塞的热负荷较高，不同区域的壁厚设计经过热变形仿真优化，顶部较厚的区域用于承受燃气冲击与传导热量，裙部较薄的区域则用于控制热膨胀量，建模时完整保留了这些壁厚变化特征，能够为后续的有限元热分析、结构强度分析提供准确的模型基础。
