嘉士伯玻璃啤酒瓶外观结构三维建模

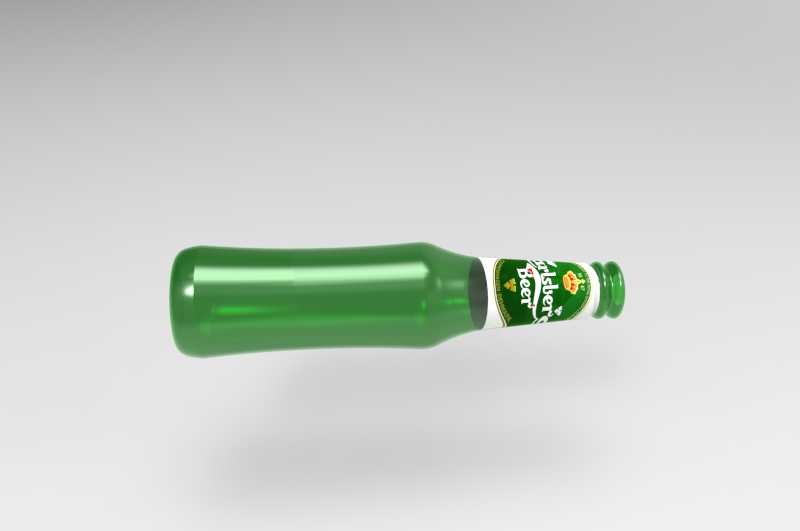

　　日常消费场景里的玻璃啤酒瓶，看似是普通的包装容器，实则在结构设计上藏着不少贴合生产、运输、使用全链路的工程考量，这次建模的绿色玻璃啤酒瓶，还原的是市面常见的330ml容量规格产品，整个瓶身的曲面过渡、瓶口封合结构、瓶底防滑设计都完全对标量产实物的参数逻辑。先从实际应用场景说起，这类玻璃瓶主要适配啤酒灌装生产线的高速作业流程，从洗瓶、灌装、压盖、贴标到装箱码垛，每一个环节都对瓶身的外形尺寸、结构强度有明确要求，建模时首先要卡准的就是各个工位的适配边界：瓶口的外径尺寸必须匹配皇冠盖的压合公差，常规量产的瓶口外径控制在26mm左右，瓶口外侧的封合螺纹圈不是普通的装饰纹路，是压盖时让瓶盖密封圈均匀咬合的关键结构，

　　建模时要保证这几圈凸起的弧度、高度完全一致，不然压盖后容易出现漏液、漏气的问题，直接影响产品的保质期。瓶身的曲面设计也不是随意做的弧面，中段的直筒段高度要匹配贴标机的标纸长度，常规贴标工位的辊轮接触高度在120mm左右，这一段的瓶身必须保证圆柱度公差，不能有明显的曲面起伏，不然贴标后会出现标纸褶皱、翘边的问题；瓶肩位置的过渡圆弧做了R15左右的圆角处理，一方面是降低玻璃生产时的应力集中，减少吹制过程中出现的瓶身厚薄不均、冷爆问题，另一方面在运输堆叠时，上层瓶底和下层瓶肩的接触不会出现应力点过于集中的情况，降低运输过程中的碎瓶率。瓶底的设计是很多新手建模容易忽略的部分，这次还原的瓶底做了内凹的球面结构，周边有五个均匀分布的防滑凸点，

　　凸点的高度控制在1.2mm，既可以保证瓶子在输送带上运行时不会打滑偏移，也能让灌装完成后的瓶子在桌面放置时保持平稳，不会因为瓶底轻微的不平整出现晃荡的情况；内凹的瓶底结构还能提升瓶身的垂直承压能力，常规装满酒的玻璃瓶垂直堆叠高度能到8层左右，这个内凹结构可以分散堆叠时的压应力，避免瓶底受压炸裂。建模过程中要重点处理玻璃材质的壁厚均匀性，整个瓶身的玻璃壁厚控制在3mm左右，瓶肩和瓶底位置的壁厚会略微加厚到3.5mm，这两个位置是生产和运输过程中最容易磕碰的部位，加厚处理能提升抗冲击强度；瓶身的绿色玻璃材质不是单纯的上色，要考虑玻璃的透光率和光线折射效果，这类绿色玻璃可以过滤掉部分波长的光线，避免啤酒被光线照射后产生日光臭，影响口感，

　　所以建模时的曲面曲率要保证光线穿过瓶身时的折射效果和实物一致，后续做渲染验证时也能直观看到瓶身的光影表现。另外还要考虑终端使用场景的需求，瓶身的握持段直径控制在66mm左右，刚好符合成年人单手握持的尺寸，开瓶时的受力点也在瓶口下方的加强圈位置，这个位置的壁厚做了局部加厚，开瓶时不会因为杠杆力导致瓶口碎裂。整个模型的结构拆分也完全对标量产的吹制工艺逻辑，没有多余的曲面碎面，所有的过渡圆角都符合玻璃模具的拔模角度，瓶身的拔模斜度控制在1度以内，既方便吹制完成后从模具里脱出，也不会影响瓶身的外观一致性。很多人做这类包装容器建模时只追求外观形似，忽略了生产端的结构约束，实际上这类量产的玻璃容器，每一个尺寸、每一处圆角都对应着生产、运输、使用环节的实际需求，建模时如果脱离了这些工程逻辑，做出来的模型只能用于外观展示，没法对接后续的结构验证、工艺模拟环节，比如如果瓶肩的圆弧做的过小，吹制时玻璃料在模具里流动不畅，就会出现瓶肩位置壁厚过薄的问题，生产出来的瓶子合格率会大幅下降；如果瓶口的封合圈尺寸公差超过0.2mm，压盖后的密封性能就没法保证，会出现批量的漏液次品。这次建模全程沿着实际生产的需求逻辑搭建曲面，从瓶口的封合结构到瓶底的防滑凸点，每一处结构都对应实际的功能需求，没有多余的装饰性结构，完全还原量产玻璃瓶的工程设计细节，不管是用于包装结构验证、生产线工位模拟，还是渲染效果图制作，都能满足对应的精度要求。
