卫浴淋浴排水结构三维设计方案

　　在民用住宅、商用公共卫浴空间的给排水系统搭建中，淋浴区的排水构件是决定使用体验、防臭性能与后期维护便捷度的核心部件，很多卫浴空间出现的积水返味、排水不畅、毛发堵塞等问题，根源都在于排水构件的结构设计与安装匹配度不足。这套淋浴排水结构的设计，从实际施工与长期使用的痛点出发，在建模阶段就同步考量了几何结构合理性、安装边界适配性与不同施工场景的兼容需求。

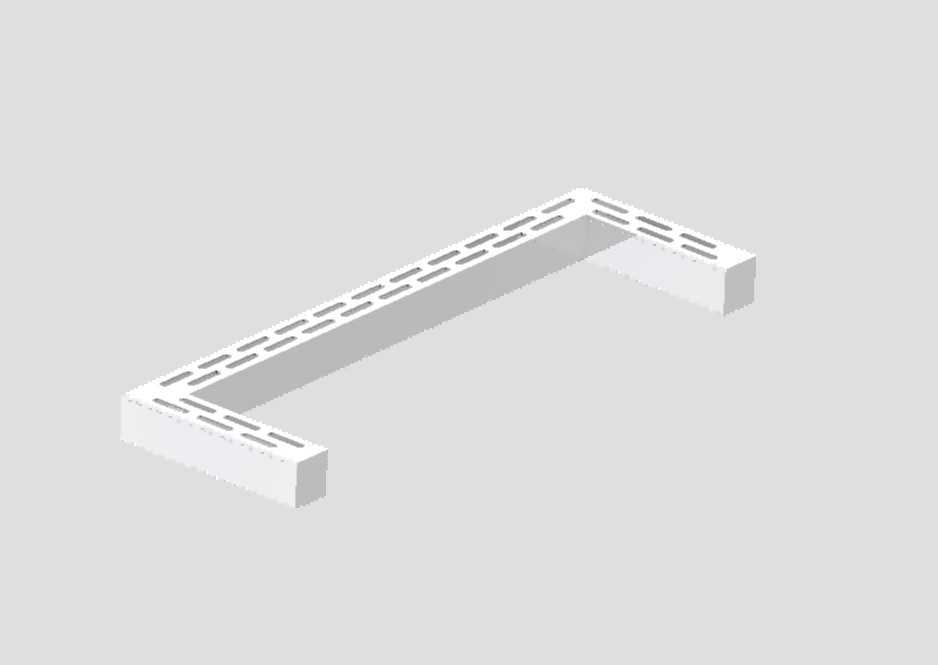

　　设计过程中先对淋浴区排水的实际工况做了拆解：淋浴时的水流量峰值通常在每分钟0.3-0.5升，同时会裹挟毛发、沐浴残留皂垢等杂质，排水构件既要保证足够的过流面积，又要预留防臭水封的结构空间，还要适配不同厚度的卫生间防水层与瓷砖铺贴层。建模阶段先完成了主体结构的几何拓扑验证，确认排水通道的弯折角度不会形成水流死角，避免长期使用后杂质淤积在通道内部造成堵塞。

　　从结构特性来看，这套排水构件做了双版本的插槽设计，适配不同的安装场景：常规安装场景下采用平行插槽结构，密封胶条的贴合面更平整，安装时可以直接卡入预设的排水管道接口，降低现场施工的对位难度，减少安装错位带来的渗漏风险；备用插槽位置的设计则是针对部分老房改造场景，这类场景的原有排水管道位置往往存在偏移，无法与标准尺寸的排水构件对位，备用插槽可以在不破坏原有地面防水层的前提下，调整构件的安装角度，适配偏移的管道接口，减少老房改造的施工量。

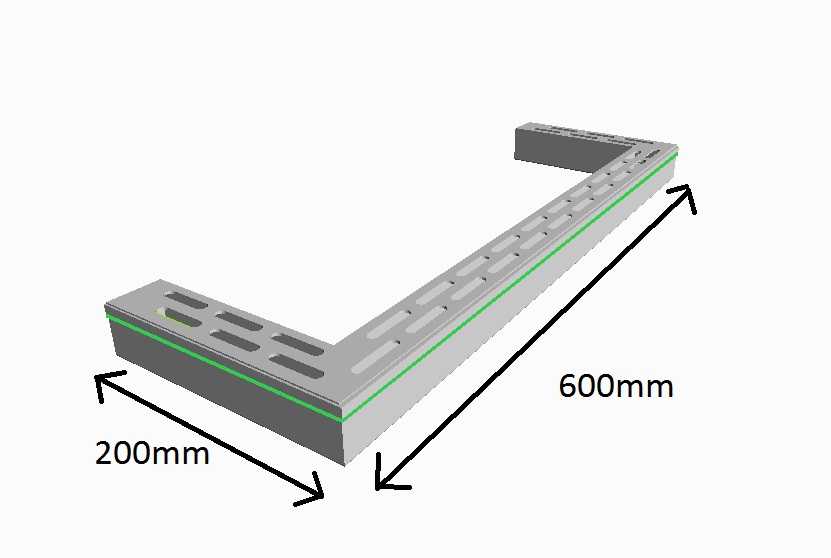

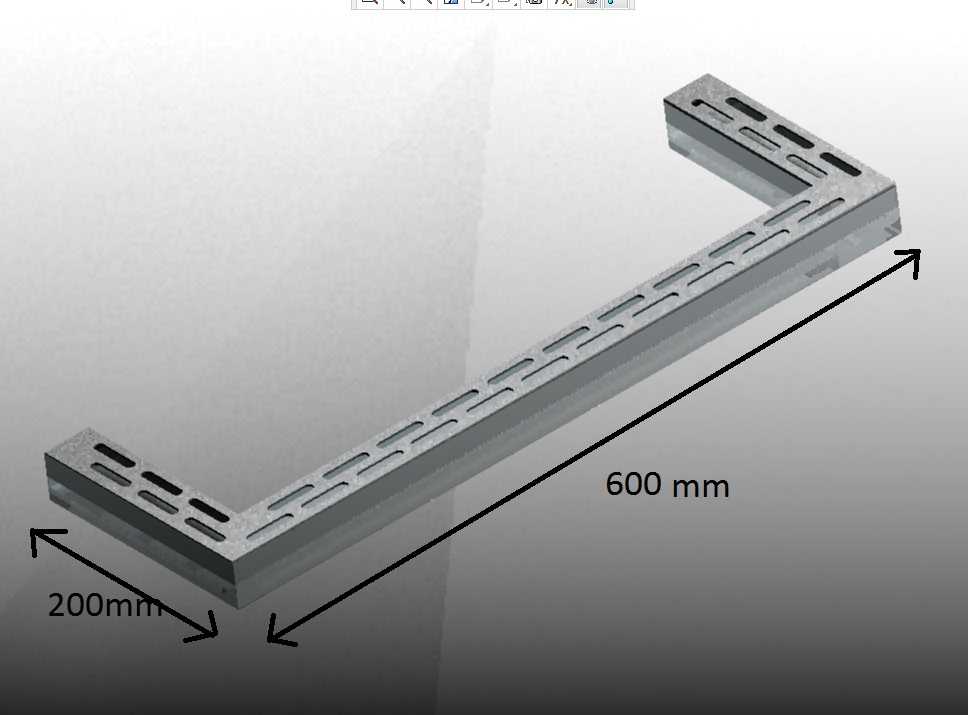

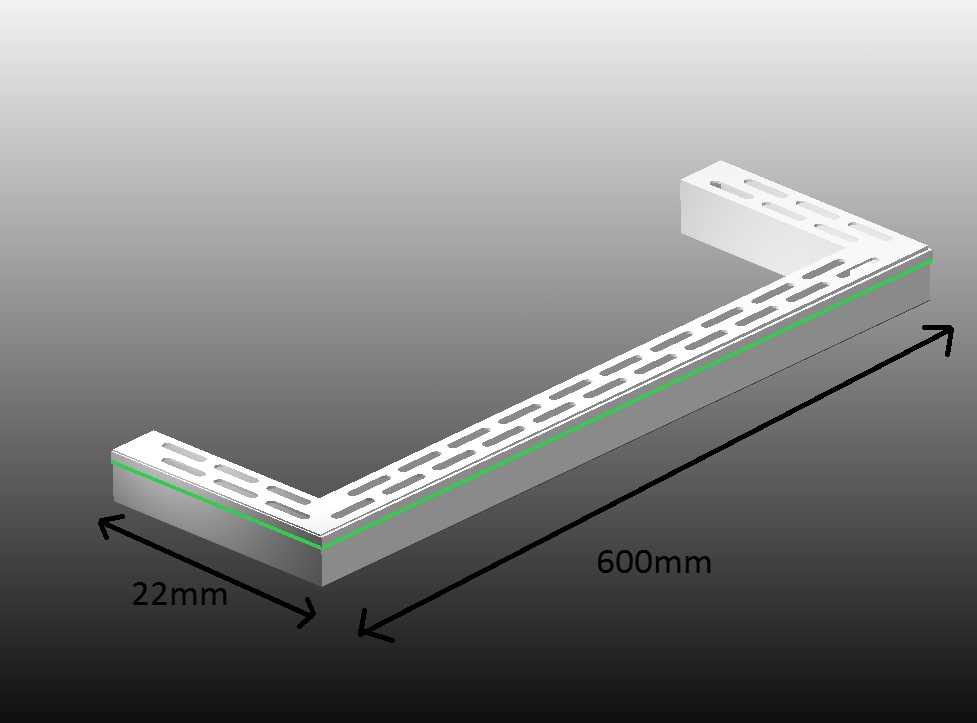

　　外形尺寸与安装边界的设定上，构件的顶面轮廓与常规瓷砖的模数匹配，安装时可以直接嵌入瓷砖铺贴层，不需要额外裁切过多瓷砖，降低施工时的瓷砖损耗。构件的整体高度控制在适配50-70mm的地面抬高区间，不管是下沉式卫生间还是普通抬高式的淋浴区，都能找到适配的安装空间，不会出现构件过高导致地面抬升过度、或是过低无法接入排水管道的问题。水封结构的深度符合给排水设计的规范要求，能够有效阻隔排水管道内的异味返到室内，同时水封区域做了圆弧过渡，没有直角死角，后期清理淤积的毛发和杂质时不需要借助特殊工具，直接打开盖板就可以完成清理。

　　在实际应用中，这套排水结构既可以用于家庭卫生间的淋浴区，也可以适配酒店、公共浴室等高频使用的商用场景，平行插槽版本适合新建装修的标准化施工，能够提升批量安装的效率，减少施工误差；带备用插槽的版本则更适配维修改造场景，解决老管道对位不准的问题。建模过程中对所有配合面的公差做了预留，密封槽的宽度与深度匹配常规规格的橡胶密封胶条，安装后不需要额外打大量密封胶就能实现可靠密封，减少后期密封胶老化发霉带来的渗漏与美观问题。

　　从结构设计的细节来看，排水盖板的进水孔做了渐变孔径设计，靠近进水端的孔径稍大，能够快速导入水流，靠近水封端的孔径稍小，能够拦截较大的杂物，避免杂物直接落入排水管道造成主管道堵塞。构件的所有棱边都做了圆角处理，安装时不会划伤施工人员的手部，也不会在长期使用过程中因为应力集中出现结构开裂。整个结构的壁厚做了均匀化处理，不管是采用注塑加工还是金属冲压加工，都能保证成型后的结构强度，不会出现局部壁厚过薄导致的易损坏问题，也不会因为壁厚过厚造成材料浪费。
