外六角螺栓紧固件三维结构设计

　　在各类机械装配、钢结构搭建、机电设备组装的作业场景里，外六角螺栓是出现频率最高的可拆卸紧固连接件之一，小到消费电子内部的结构固定，大到重型工程机械的机架拼接、桥梁钢结构的节点锁合，都能看到这类零件的应用身影。这类紧固件的核心作用是通过螺纹副的咬合作用，配合平垫、弹垫或者螺母，将两个或多个带通孔的零部件紧密压合，实现部件间的刚性连接，同时保留可拆卸的特性，方便设备后期的维护、检修与零部件更换。

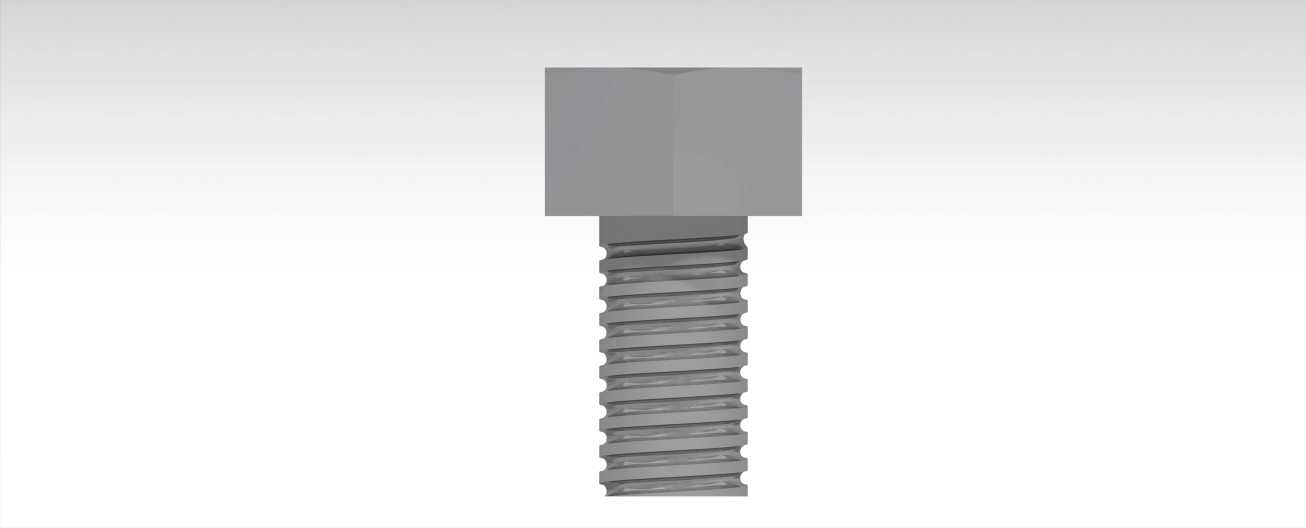

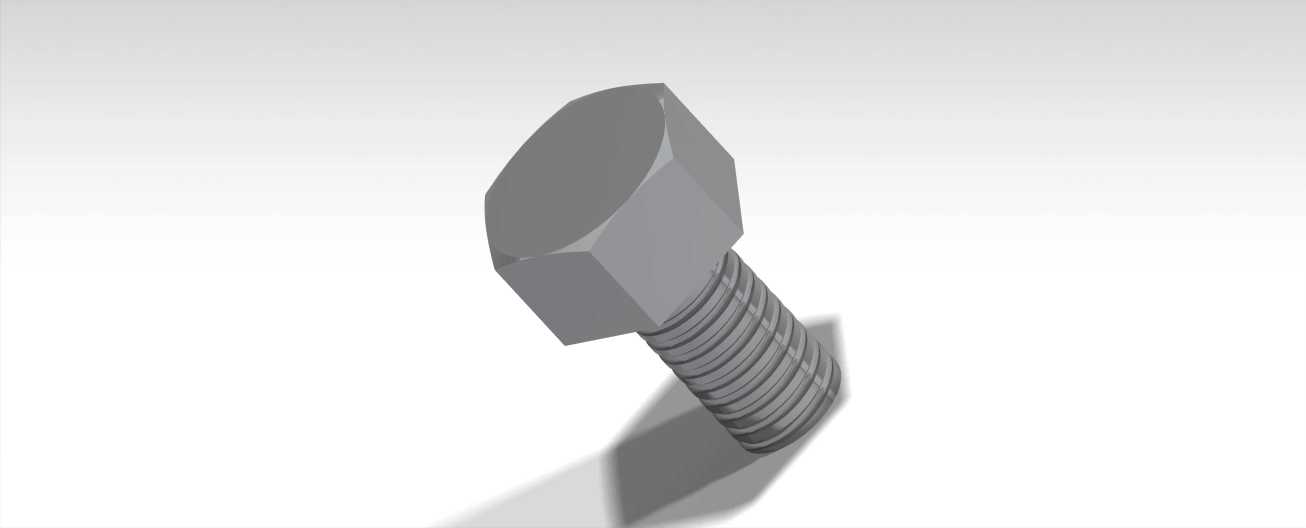

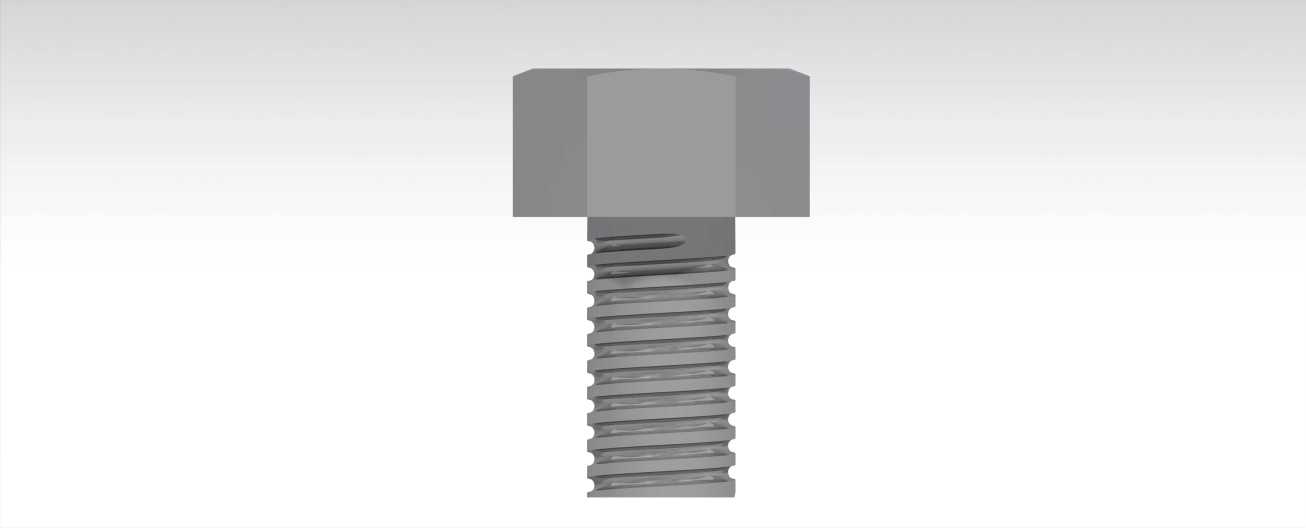

　　从结构设计逻辑来看，这款外六角螺栓的头部采用正六棱柱外形，这种结构的设计初衷是匹配标准开口扳手、套筒扳手的咬合轮廓，装配作业时扳手可以从六个方向施力，相比一字槽、十字槽的头部结构，能够承受更大的拧紧扭矩，不容易在大扭矩锁紧时出现头部滑牙、崩裂的问题，适配需要高预紧力的紧固场景。头部与螺杆衔接的位置做了微小的圆角过渡处理，避免直角位置的应力集中，在螺栓承受交变拉压载荷、横向剪切力的时候，不会因为应力集中导致头部与螺杆衔接处断裂，提升零件的疲劳寿命。

　　螺杆部分的螺纹采用标准公制三角螺纹设计，牙型角为60度，螺纹牙的侧面是主要的受力接触面，这种牙型的自锁性能较好，在常规静载荷工况下不容易出现松脱，螺纹的大径、中径、小径都严格遵循通用紧固件的公差要求，能够和同规格的螺母、螺纹孔实现顺畅旋合，不会出现卡滞、滑牙或者配合间隙过大的问题。螺杆末端做了倒角处理，既可以在装配时快速对准螺纹孔或者螺母的入口，提升装配效率，也能避免螺杆末端的锐边划伤装配人员、刮损配合零件的表面。

　　在实际选型应用时，需要结合安装边界确定螺栓的具体参数：首先要确认被连接件的总厚度，保证螺栓旋合后的螺纹露出螺母2-3个牙距，既不能因为螺杆过短导致旋合长度不足、连接强度不够，也不能因为螺杆过长导致螺纹外露过多，占用额外的装配空间，甚至和周边运动部件发生干涉。六角头部的对边宽度、头部厚度是装配工具选型的核心依据，不同规格的外六角螺栓对应固定的扳手尺寸，设计装配工装时需要预留足够的扳手操作空间，保证拧紧作业时扳手可以顺利套入头部，完成额定扭矩的锁紧操作。

　　这类螺栓在不同工况下的选型侧重点也有区别：如果是应用在有振动的设备上，比如振动筛、工程机械的行走机构，除了保证螺栓本身的强度等级匹配载荷要求，还要配合防松垫圈、螺纹锁固胶使用，避免长期振动下螺纹副自松；如果是应用在有腐蚀环境的户外设备、化工设备上，需要根据腐蚀介质的类型选择对应的表面处理方式或者材质，比如镀锌钝化、达克罗处理，或者采用不锈钢材质，避免螺栓锈蚀后无法拆卸，甚至因为锈蚀导致强度下降引发连接失效。

　　建模过程中，螺纹部分的处理需要兼顾显示效果与模型使用场景，如果是用于装配干涉检查、整机结构展示，可以采用简化的装饰螺纹线，降低模型的面数，提升大装配体的运行流畅度；如果是用于加工工艺模拟、有限元受力分析，则需要绘制精确的螺纹牙型，保证分析结果的准确性。头部的六角结构建模时要保证六个侧面的角度公差、对边尺寸的一致性，和实际加工出来的零件外形完全匹配，避免在虚拟装配时出现扳手无法套入的模拟误差。
