乘用车多辐条铝合金轮毂结构设计

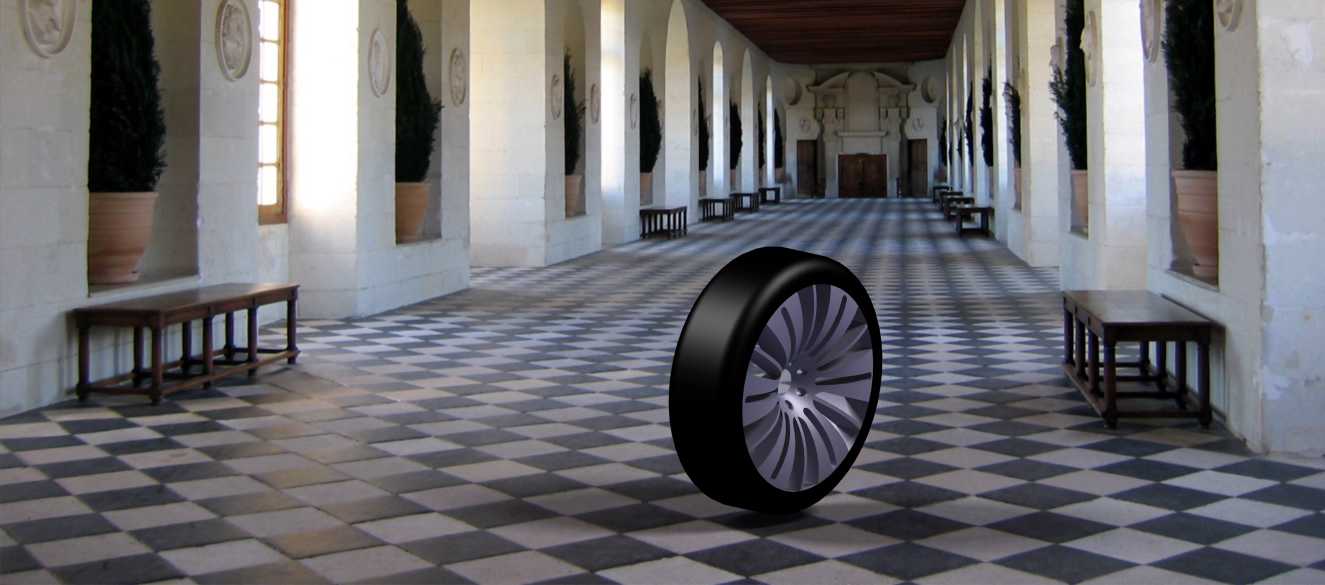

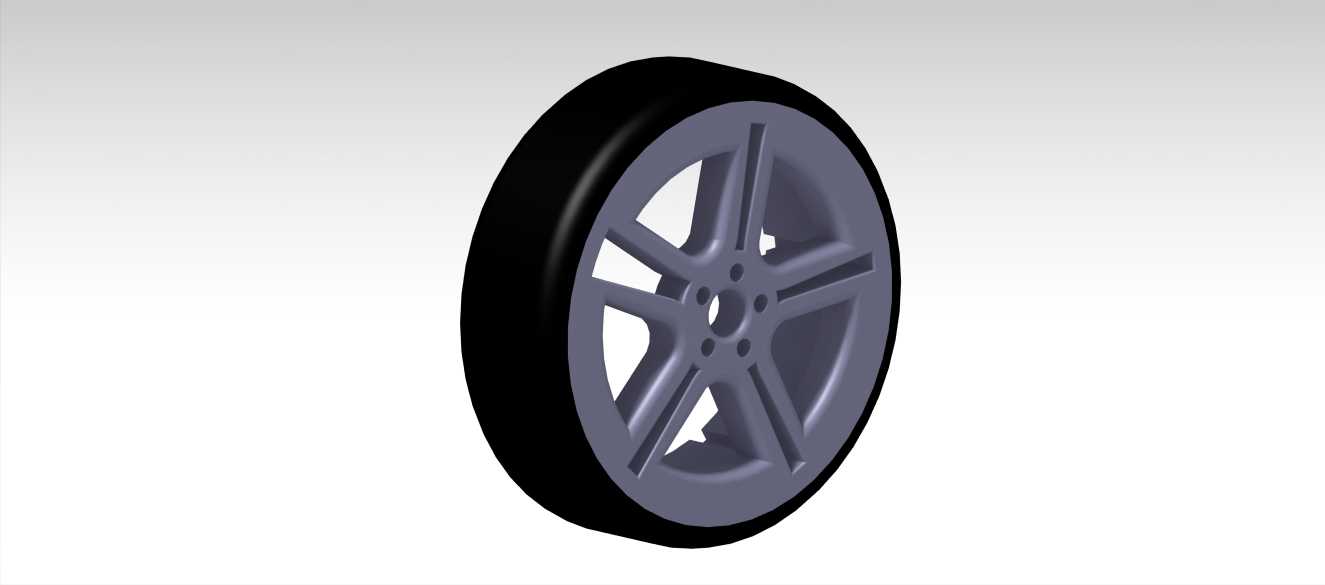

　　在乘用车底盘行走系统的部件选型与结构匹配工作中，铝合金车轮是连接轮胎与车桥轴头的核心承载构件，其结构合理性直接影响整车行驶的平顺性、转向响应精度以及簧下质量控制水平。不同于钢制冲压焊接车轮的厚重结构，这款铝合金车轮采用低压铸造工艺成型的整体式结构，轮辐部分做了多辐条放射状布局，每根辐条的截面从靠近轴头安装盘的位置向轮辋方向逐渐收窄，既保证了辐条自身的抗弯抗扭截面模量，又能在辐条之间留出足够的通风间隙，满足制动系统长时间工作时的散热需求。从安装边界来看，车轮中心的定位孔与轴头法兰的配合采用过渡配合公差，周围均匀分布的螺栓孔位置度公差控制在0.1mm以内，可保证车轮安装后端面跳动量满足高速行驶的动平衡要求，

　　避免出现高速行驶时的方向盘抖动问题。轮辋部分的轮廓尺寸严格匹配对应规格的无内胎轮胎，胎圈座位置的凸缘结构做了圆角过渡处理，可避免轮胎安装时出现胎圈割伤，同时在车辆承受侧向力时能牢牢卡紧胎圈，防止轮胎脱圈引发安全隐患。在实际应用场景中，这类合金车轮多用于家用乘用车以及入门级运动车型，相比同尺寸钢制车轮可降低30%左右的簧下质量，有效减小悬架系统的往复运动惯性，提升减震器对路面颠簸的过滤效率，同时多辐条的结构在视觉上更具运动感，可满足整车外观的装饰性需求。设计过程中需要重点考量几个核心受力工况：首先是车辆满载过减速带时的垂直冲击载荷，此时轮辐靠近安装盘的根部是应力集中区域，需要通过有限元分析优化辐条根部的过渡圆角，

　　避免应力集中导致的疲劳裂纹；其次是紧急制动时的扭矩传递工况，螺栓孔周边的材料需要足够的抗剪切强度，保证制动力矩可以顺畅从制动盘传递到轮辋带动轮胎减速；另外还有高速过弯时的侧向载荷工况，轮辋与轮辐连接的位置需要承受侧向力带来的弯矩，避免出现轮辋变形导致的轮胎漏气。在结构细节处理上，轮辐表面做了平滑的曲面过渡，没有突兀的棱角，一方面可以降低铸造时的应力集中风险，减少铸件冷却过程中的缩松缺陷，另一方面也能减少车辆行驶时的空气紊流，小幅降低风阻系数。车轮的气门嘴安装孔设置在轮辋的凹陷位置，避开了辐条的遮挡，方便后期充气时的操作，同时孔位周边做了加厚处理，避免安装气门嘴时出现应力开裂。考虑到日常使用中的防腐蚀需求，车轮成型后会做多层表面处理，

　　底层做钝化处理提升基材的耐蚀性，中间层做粉末喷涂提升抗石击能力，表层做透明清漆提升光泽度，可应对日常行驶中路面泥水、融雪盐的腐蚀，延长部件使用寿命。在与周边部件的匹配校核中，需要预留足够的制动卡钳避让空间，多辐条之间的间隙可以容纳大尺寸的浮动式制动卡钳，满足后期制动系统升级的安装需求，同时车轮的偏距设置经过匹配计算，可保证轮胎接地面中心与转向节主销的偏移量在合理范围内，减小转向时的回正力波动，提升转向手感的一致性。这类合金车轮在量产前需要经过多项台架验证，包括径向疲劳试验、弯曲疲劳试验以及13度冲击试验，确保结构强度满足全生命周期的使用要求，在三维建模过程中需要严格控制各部位的壁厚公差，轮辋部位的壁厚均匀性直接影响车轮的动平衡精度，壁厚偏差过大需要额外增加平衡块配重，反而会抵消铝合金材质的轻量化优势。
