乘用车车身侧围结构线框三维设计

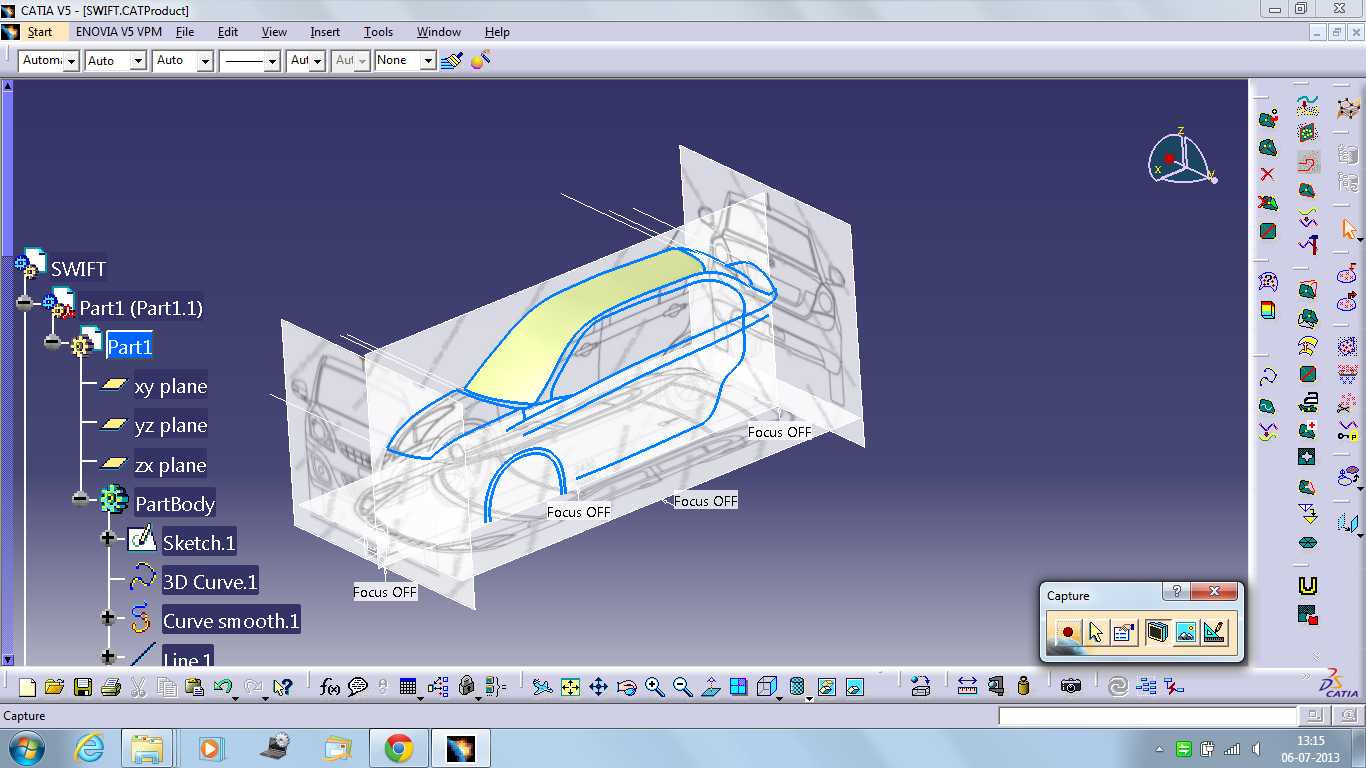

　　本次呈现的车身侧围线框结构，是乘用车白车身开发前期CAS阶段的核心设计载体，主要服务于整车造型评审、人机工程校核、结构硬点确认等前期开发环节，在整车正向开发流程中，这一阶段的线框数据是衔接造型效果图与后续A级曲面、结构详细设计的关键过渡，能够在不投入大量曲面建模工作量的前提下，快速验证造型面的走势、分块合理性以及与周边硬点的匹配关系。从设计思路来看，该线框完全基于整车总布置给定的硬点边界搭建，涵盖了前门洞、后门洞、侧窗轮廓、轮眉边界、顶盖侧梁以及门槛梁的关键控制曲线，所有曲线的曲率连续关系都经过初步梳理，能够直接为后续A级曲面构建提供骨架参考，避免后续曲面建模阶段出现面与面之间曲率突变、光影不顺的问题。在实际工程应用中，

　　这类线框数据首先会用于总布置环节的人机校核，比如侧窗视野是否满足驾驶员前方180度视野要求、上下车通道的门洞宽度是否符合不同百分位人体的进出需求、门槛高度与侧围开口的配合是否会导致上下车时蹭裤腿等常见使用问题，这些校核工作不需要完整的实体模型，通过线框与人体模型、总布置硬点的干涉检查就能快速完成，大幅缩短前期开发的迭代周期。从结构功能特性来看，侧围作为白车身中集成度最高的覆盖件总成，需要同时承担侧面碰撞力传递、整车扭转刚度支撑、车门与侧窗安装基准、外饰件安装定位等多重功能，线框阶段就已经预留了各安装点的控制边界，比如车门铰链安装面的位置公差带、侧围外板与内板的焊接边宽度控制在12-16mm的常规工程区间、

　　轮眉处的包边结构预留了3mm的翻边余量，这些细节在曲线搭建阶段就已经纳入考量，避免后续结构设计阶段出现大的造型调整。关于安装边界与尺寸控制，该线框严格遵循A0级乘用车的常规尺寸区间，整车轴距对应的侧围前后门洞中心距控制在2500mm级别，侧窗上沿距离门槛梁的垂直高度控制在1250mm左右，前门洞最大开启宽度预留了900mm的操作空间，后门洞宽度控制在750mm以满足后排乘客进出需求，侧围外板的曲面拔模角度在所有可见区域都控制在3度以上，满足后续冲压工艺的脱模要求，轮眉处的曲线弧度充分考虑了轮胎跳动包络，预留了25mm的安全间隙，避免车辆满载颠簸时轮胎与轮眉发生干涉。在曲线搭建逻辑上，

　　所有3D曲线都基于三个正交基准平面的投影线拟合而成，xy平面控制侧围的前后走势与分块位置，yz平面控制曲面的高度方向弧度与侧窗倾角，zx平面控制车宽方向的曲面突出量，保证腰线、肩线等关键造型特征线在各个视角下的走势连贯，不会出现视觉上的弯折或错位，曲线的控制点数量控制在合理区间，单条曲线的控制点不超过8个，既保证曲率调整的灵活性，又避免后续曲面生成时出现不必要的波动。这类线框模型在实际项目中还会用于冲压工艺的初步可行性分析，工艺工程师可以通过线框快速判断侧围外板的拉延深度，本次设计的侧围最大拉延深度出现在门把手安装区域，控制在180mm以内，符合常规薄板冲压的工艺能力范围，不需要额外增加工艺补充或调整造型，同时腰线处的圆角半径在曲线阶段就控制在R8以上，避免冲压过程中出现开裂或滑移线问题，为后续的模具设计减少工艺难度。
