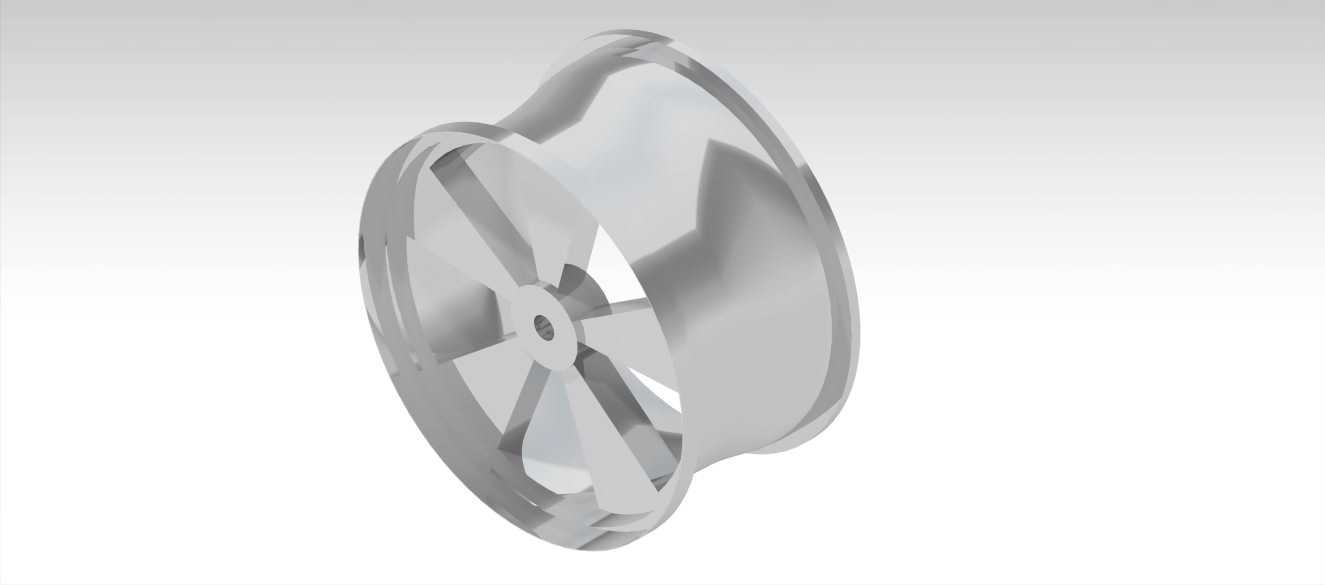

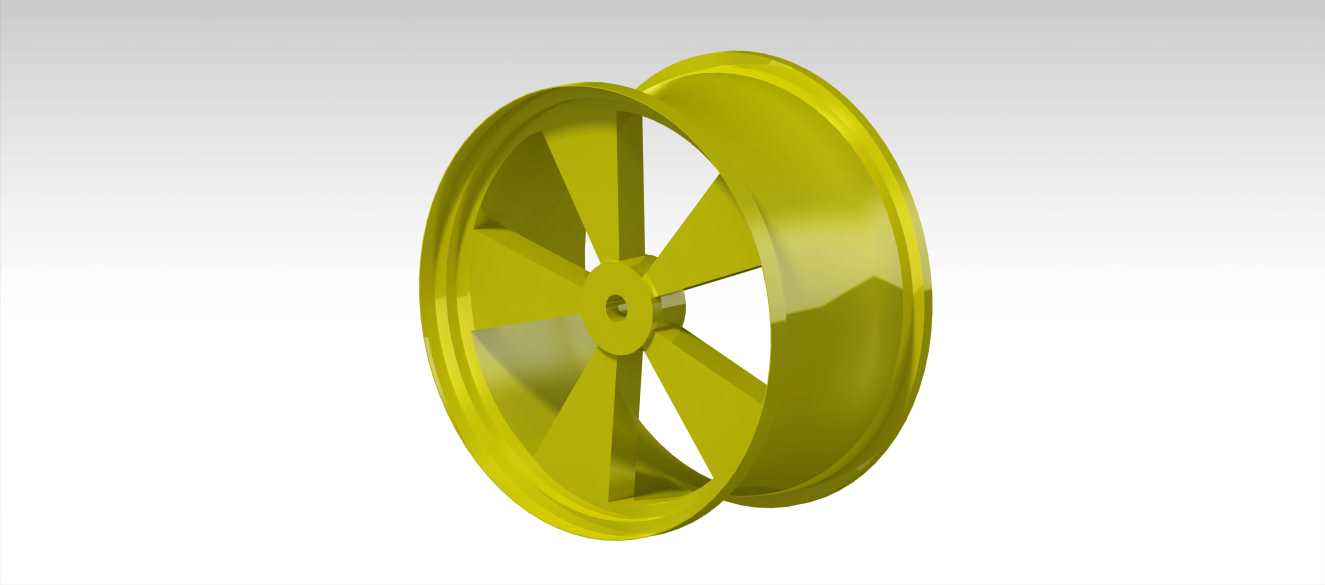

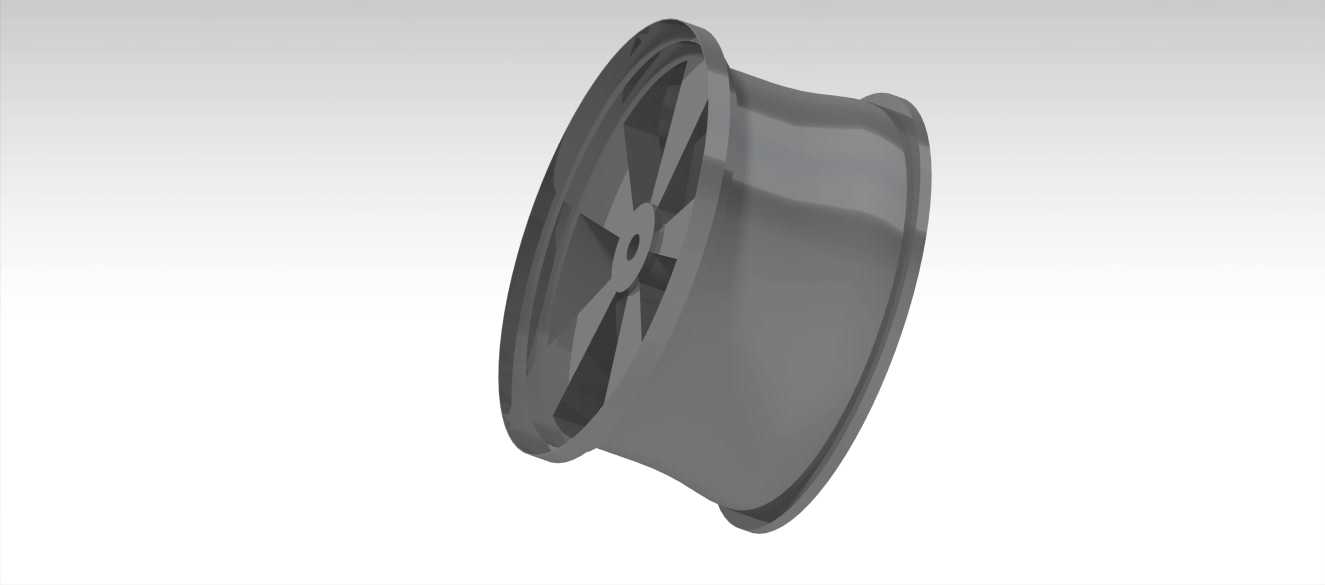

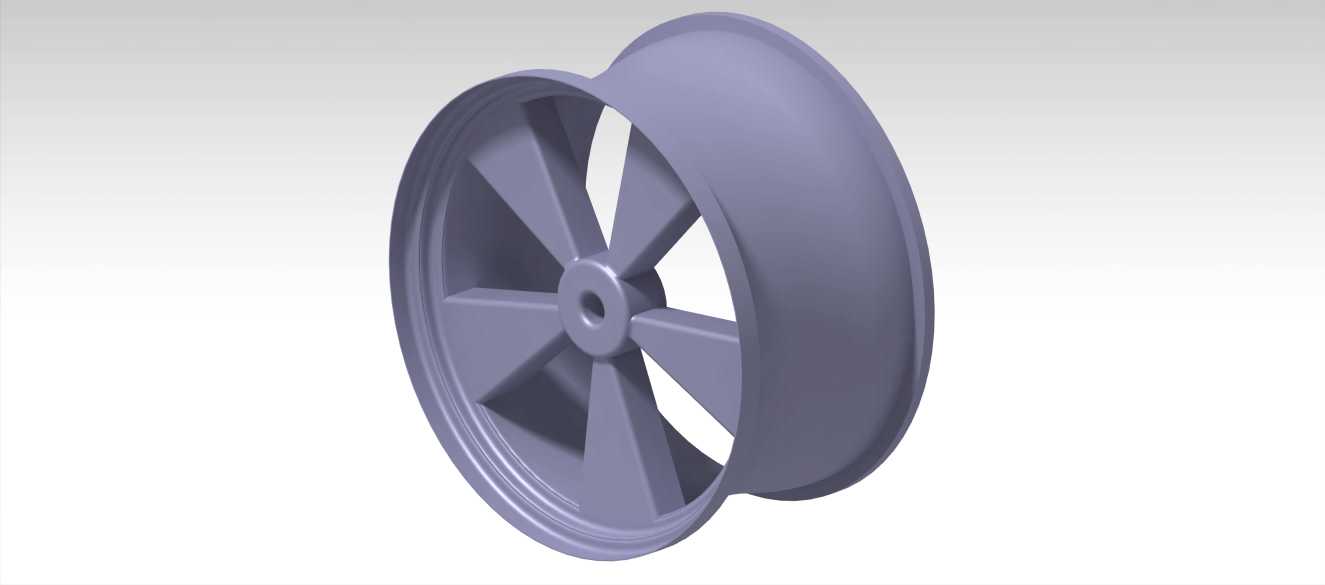

离心式通风机叶轮结构三维数模

　　该叶轮作为离心式通风设备的核心做功部件，主要应用在工业厂房通风换气、暖通空调送风、设备散热排风、环保除尘系统引风等场景中，直接决定整套通风系统的风压、风量输出效率与运行稳定性。从实际使用需求出发，这类叶轮的设计首先要匹配对应风机的额定转速与风压要求，叶片采用后向式圆弧曲面构型，相比直叶片结构能有效降低气流在叶道内的流动损失，减少运行过程中的气动噪声，同时避免叶轮在高转速下出现气流脱离导致的效率骤降问题。叶轮整体为轮盘与轮盖结合的半封闭结构，中心位置设置带键槽的安装轴孔，可直接与电机输出轴或者传动轴承座配合定位，轴孔周边做了加厚补强处理，抵消高速旋转时中心位置的应力集中，防止长期运行出现轴孔磨损、开裂的问题。叶片与轮盘、

　　轮盖的连接位置采用圆弧过渡结构，既减少了气流流经连接处的涡流损耗，也能降低焊接或者一体成型时的应力集中风险，提升整体结构强度。轮盖采用收敛式弧面设计，从进气口端向叶轮外缘逐渐扩大过流截面，引导轴向进入的气流平稳转向径向，在离心力作用下沿叶道均匀甩出，保证出口气流的压力分布均匀，避免出现局部涡流导致的风机振动超标。在安装边界层面，这类叶轮的轴向安装尺寸需要匹配风机机壳的内腔宽度，轮盖进气端与机壳进风口的配合间隙控制在合理范围，间隙过大会导致气流回流降低效率，间隙过小则容易在运行振动时出现碰擦故障；叶轮的外缘直径需要匹配机壳蜗舌的安装位置，保证甩出的气流能顺畅进入蜗壳流道，避免与蜗舌产生干涉。设计过程中需要做动平衡校核，

　　每个叶片的重量偏差控制在允许范围内，叶轮整体做动平衡校正，减少高转速运行时的径向跳动，降低轴承的负载损耗，延长整套风机部件的使用寿命。从结构特性来看，这类叶轮既可以用在常规的低压通风场景，也可以通过调整叶片曲率、叶轮宽度参数适配中压除尘引风的需求，叶片的曲面弧度经过流体仿真优化，在相同转速下能获得更高的风压输出，同时降低单位风量的能耗水平。实际选型应用时，需要根据配套电机的额定功率、转速匹配对应参数的叶轮，避免出现叶轮过载导致电机超电流烧毁的问题，安装时要保证叶轮与电机轴的同轴度，锁紧固定螺母后做防松处理，防止运行过程中叶轮松动移位。叶轮的表面做光滑处理，减少气流与壁面的摩擦阻力，同时提升部件的抗锈蚀能力，适配不同湿度、含尘量的送风工况，在含尘浓度较高的除尘系统中使用时，叶片表面的光滑构型也能减少粉尘附着，避免积灰导致叶轮动平衡失效，降低日常维护的频次。
