法兰型单螺母滚珠丝杠传动组件

　　这款法兰型单螺母滚珠丝杠组件，是直线传动系统里的核心执行部件，日常在数控加工设备、精密检测平台、自动化装配工位、电子元件贴装设备里都能见到它的身影，核心作用是把伺服电机输出的旋转运动，低损耗转换成高精度的直线往复运动，相比传统滑动丝杠，它的传动效率能高出三倍以上，长时间运行的温升控制也更稳定，不会因为滑动摩擦产生的热量导致丝杠热伸长超差，影响设备的定位精度。

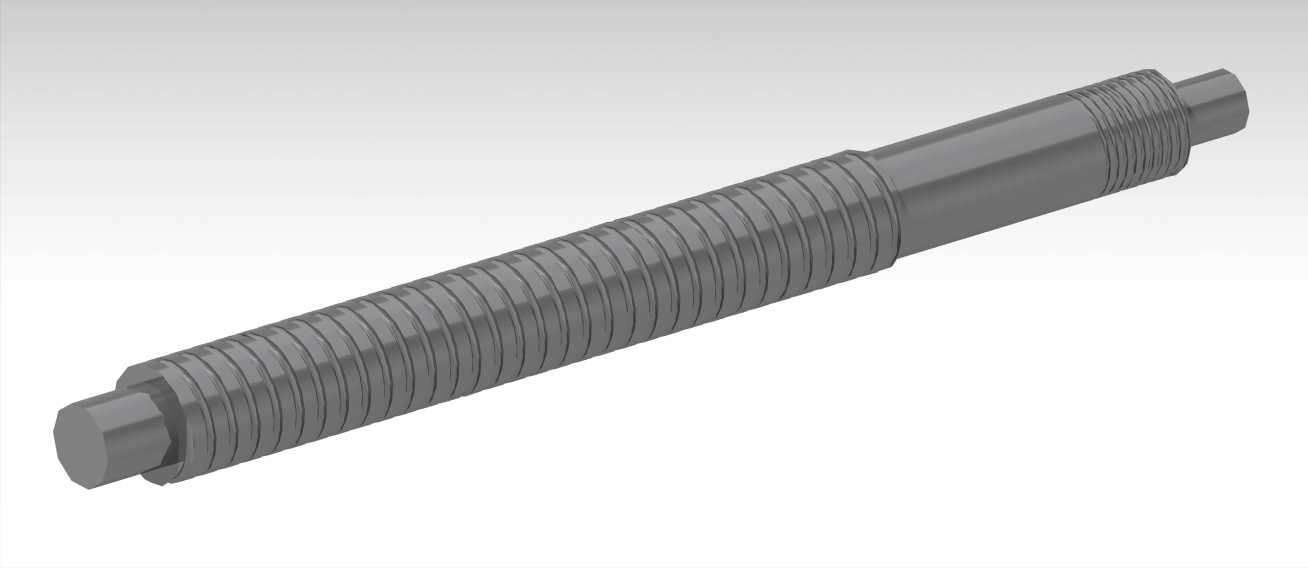

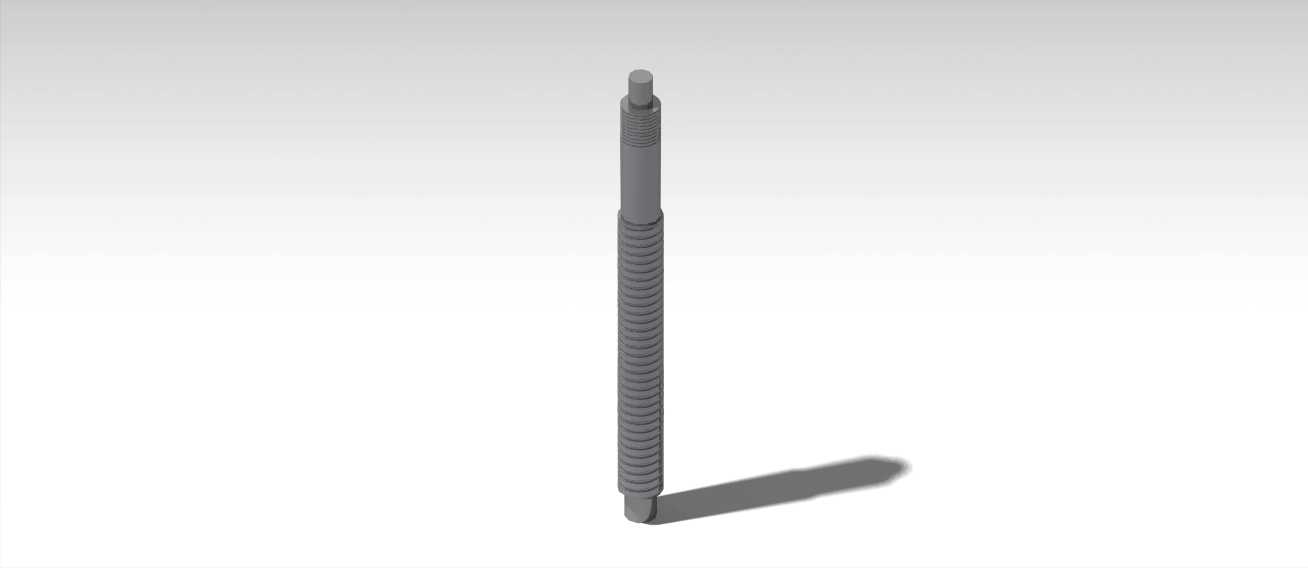

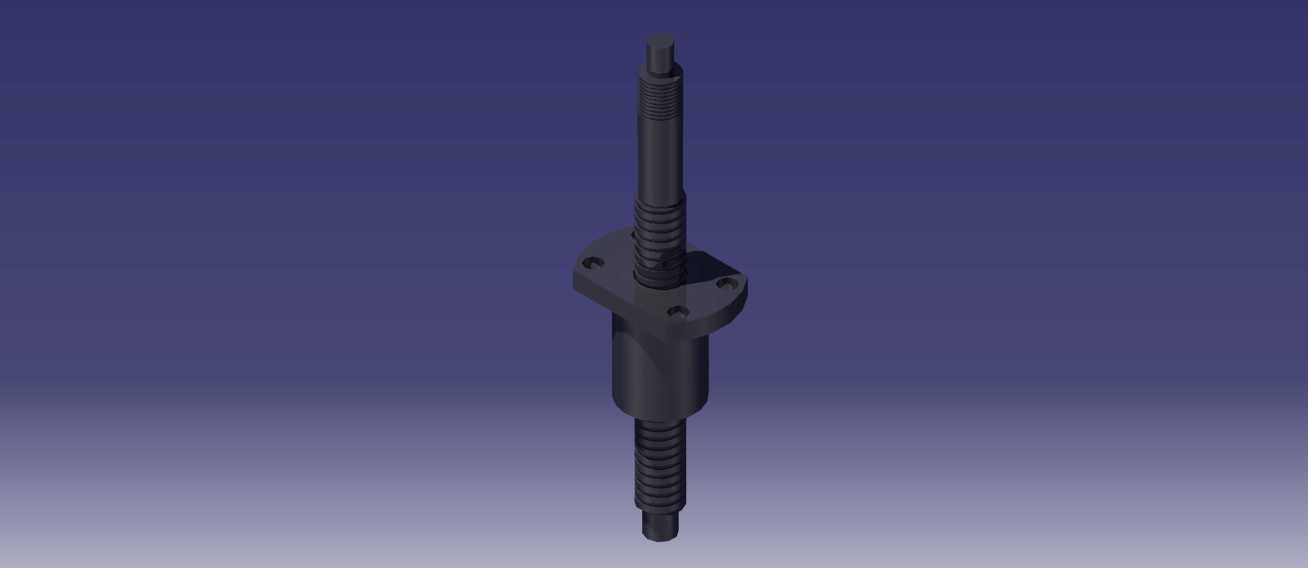

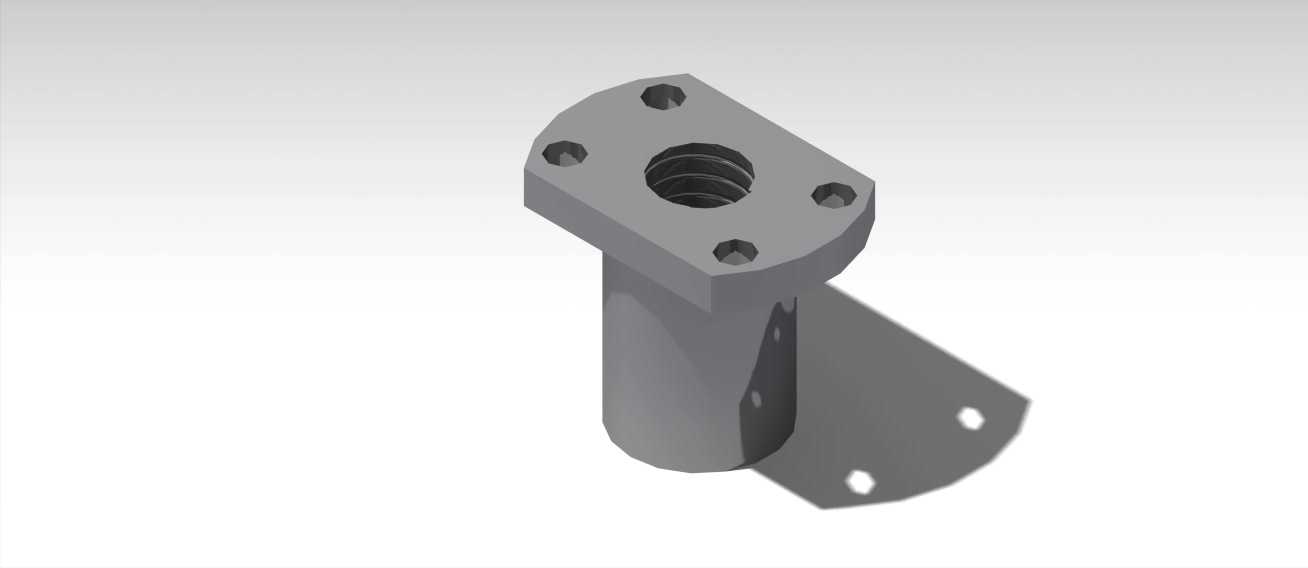

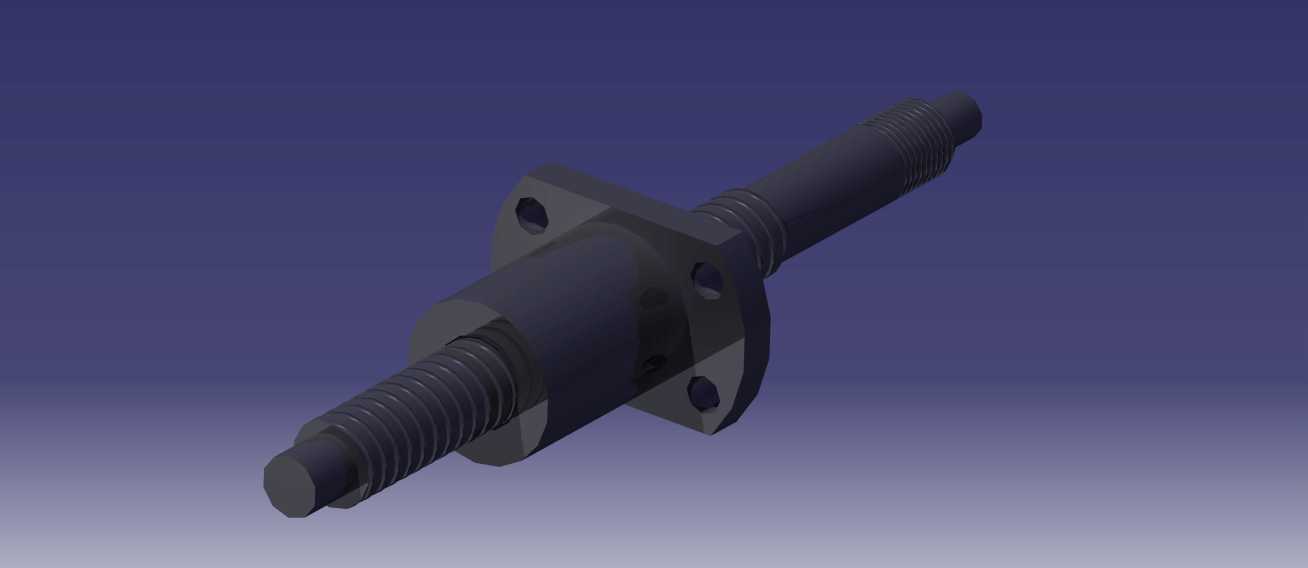

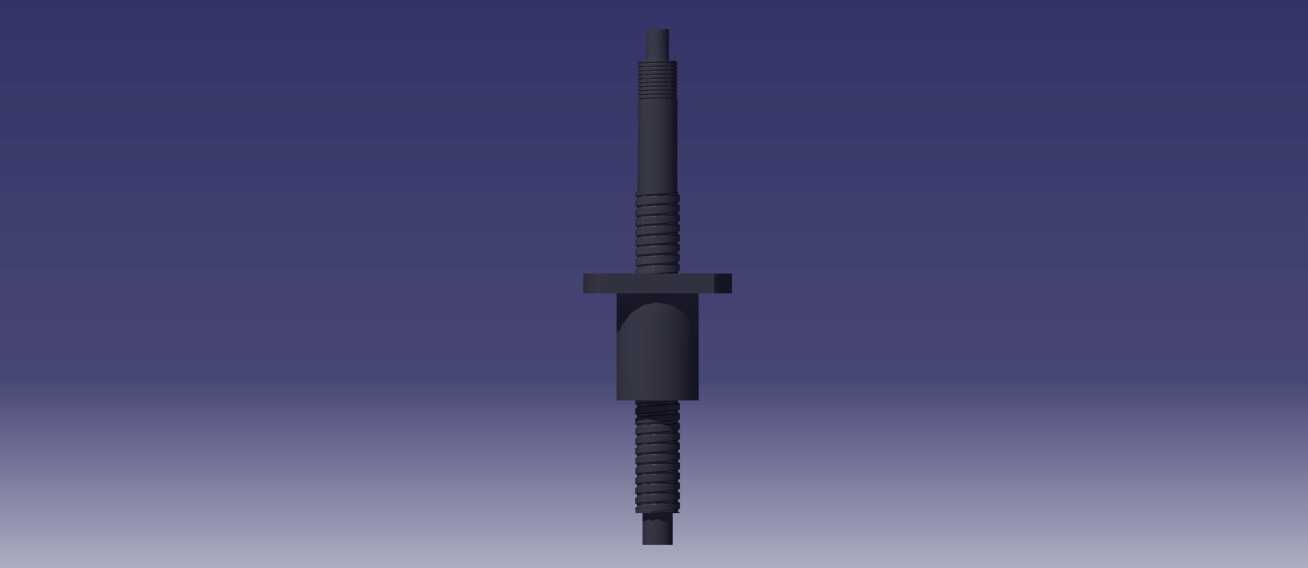

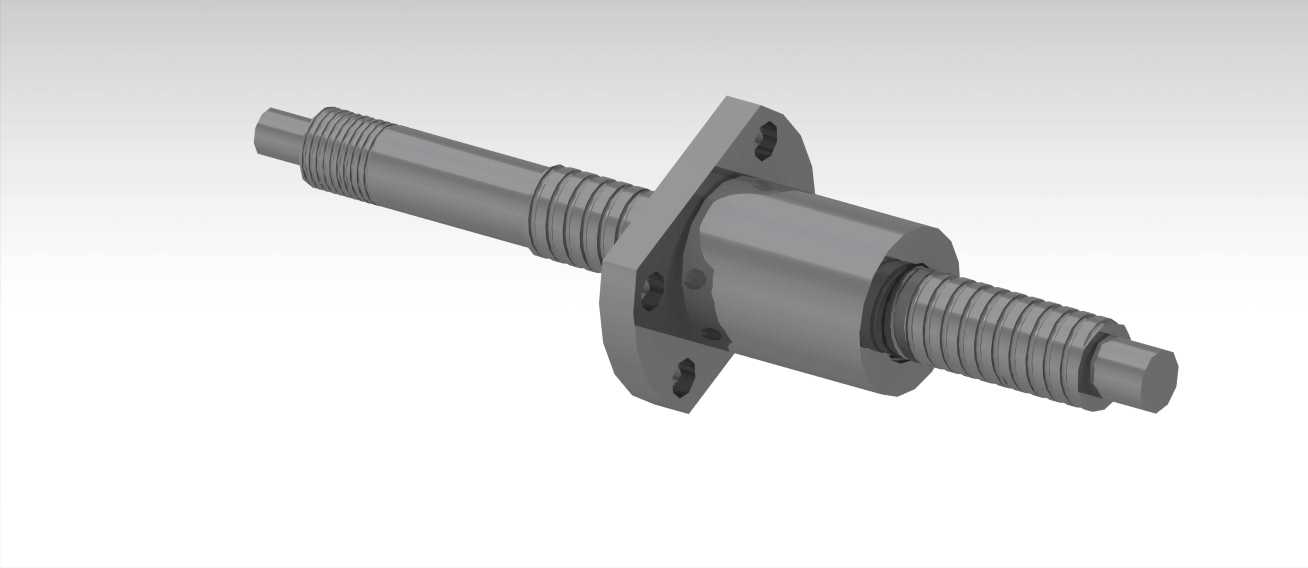

　　从结构设计来看，这款丝杠采用的是单法兰切边螺母结构，法兰端面上预留了四个对称的安装通孔，安装时不需要额外做螺母转接座，直接把法兰贴合在移动滑台的安装面上，穿入内六角螺栓就能完成锁紧固定，相比圆螺母配锁紧螺母的安装形式，这种法兰结构的安装定位精度更高，螺母和滑台的结合面贴合度更好，能抵消一部分丝杠高速运转时产生的径向窜动。螺母本体和法兰是一体化加工成型的，没有拼接焊缝或者装配间隙，避免了长期往复运动后法兰松动的问题。丝杠轴的两端都做了轴颈台阶设计，一端是适配联轴器的光轴段，用来和伺服电机或者减速箱的输出端连接，轴端做了倒角处理，方便装配时顺利穿入联轴器的抱紧孔，不会刮伤联轴器内壁；另一端是支撑端轴颈，用来装配支撑轴承，轴颈的尺寸公差按照基孔制配合加工，能和角接触球轴承或者深沟球轴承的内圈实现过渡配合，保证支撑端的回转精度。

　　丝杠的滚道采用的是哥德式圆弧槽型，滚道和滚珠的接触角控制在45度，这种槽型设计能让滚珠在滚道内滚动时同时承受轴向和径向的载荷，不会出现滚珠卡滞或者接触应力集中的问题，螺母内部设计了循环回流装置，滚珠在滚道内走完有效行程后，会通过回流管回到螺母的起始端，形成连续的滚动循环，不会出现滚珠脱落或者循环不畅的问题。丝杠的螺纹段两端都做了卸荷槽设计，避免螺母走到行程末端时，滚珠直接撞击螺纹收尾处的台阶，造成滚道压痕或者滚珠碎裂。

　　从安装边界来看，这款丝杠的有效行程段直径均匀，法兰螺母的最大外轮廓尺寸小于常规同规格丝杠的转接座尺寸，在做设备结构布局时，不需要给螺母预留过大的避让空间，滑台的安装面厚度只要能覆盖法兰的贴合面宽度，就能保证安装强度。丝杠的总长度可以根据设备的实际行程需求做裁切，但要注意支撑端轴颈和电机连接端轴颈的同轴度公差，裁切后需要重新打两端的中心孔，做二次磨削加工，保证丝杠的全跳动公差在允许范围内，不然高速运转时会出现丝杠抖动，影响传动平稳性。

　　在实际选型应用时，这款丝杠适合用在中低速、中等载荷的直线传动场景，比如3C产品的装配移载工位，每次移动的定位精度可以控制在0.02mm以内，重复定位精度能达到0.01mm，完全满足电子元件装配的精度要求。如果用在数控车床的Z轴传动上，需要搭配预压等级更高的螺母，消除丝杠和螺母之间的反向间隙，避免车削端面时出现让刀的问题。日常维护时，只需要定期在螺母的注油孔内注入锂基润滑脂，就能保证滚珠和滚道之间的油膜完整，减少磨损，延长使用寿命，不需要像滑动丝杠那样频繁加注润滑油，也不会出现油污滴落污染加工工件的问题。

　　建模过程中，对滚道的螺旋线参数做了精准还原，每一圈滚道的导程误差都控制在建模公差范围内，法兰上的安装孔位置度也和实际安装尺寸一致，做设备整体装配仿真时，可以直接调用这个模型做干涉检查，验证丝杠在全行程运动时，螺母和周围的线托、传感器、行程开关是否存在碰撞，不需要再重新测绘建模，能大幅缩短结构设计的周期。另外丝杠两端的轴颈长度、卡簧槽位置都按照标准支撑座的安装尺寸做了匹配，选型时可以直接搭配标准的丝杠支撑座使用，不需要额外定制加工支撑配件。
