两爪式齿轮拆卸拉拔工具结构设计

　　在设备运维、机械装配的现场作业场景里，过盈配合的齿轮、轴承、皮带轮等轴装零件的拆卸，一直是考验作业效率与零件完好率的关键环节，这款两爪式齿轮拉拔器，正是针对小规格轴系零件拆卸需求设计的手动工装。不同于三爪拉马对圆形零件的全周包覆特性，两爪结构的设计初衷，是适配齿轮这类带辐条、槽口的零件，卡爪可以直接卡入齿轮的齿根间隙或者辐板后侧，不需要额外调整卡爪的周向位置，在空间狭窄的设备内部作业时，两爪的开合角度调整范围更大，能避开周边的管线、邻近零件的干涉，这也是很多机修班组在拆解小型减速箱、电机端盖轴承时优先选两爪结构的核心原因。

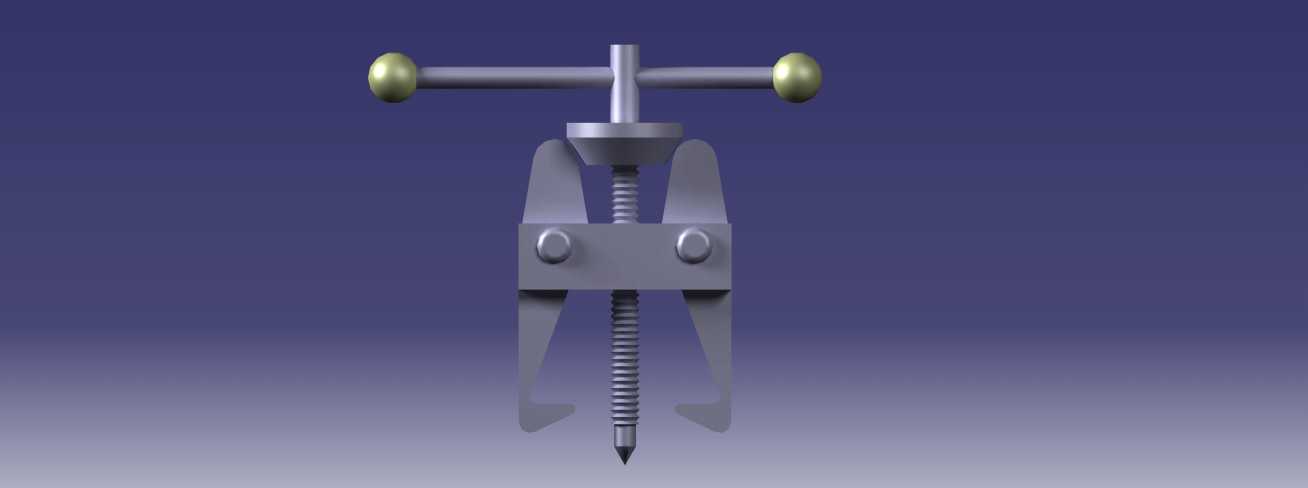

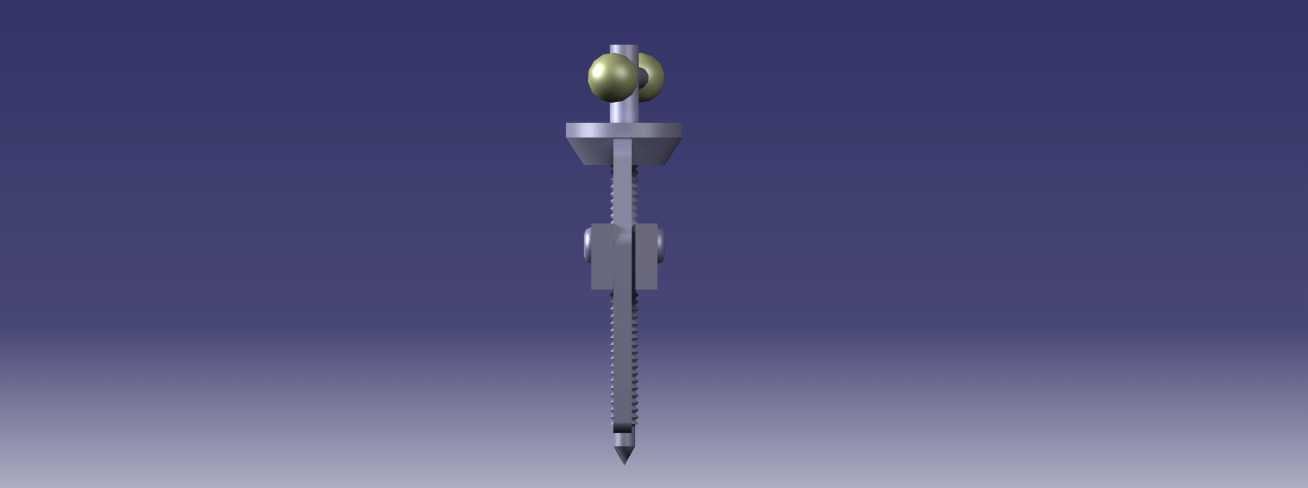

　　从功能实现逻辑来看，这款拉拔器的施力路径完全遵循手动拆卸的力传导需求：顶部的T型旋转手柄是手动施力端，加长的横杆设计让操作人员可以用双手施加扭矩，不需要额外套加力杆就能获得足够的轴向顶推力；中心的传动螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，能承受更大的轴向载荷，同时螺纹副的自锁性能更好，在顶推过程中不会因为载荷反冲出现手柄回转的安全隐患，螺杆的顶端做了球面硬化处理，顶在轴端中心孔的时候可以自动找正，避免顶偏造成轴端损伤或者卡爪滑脱。

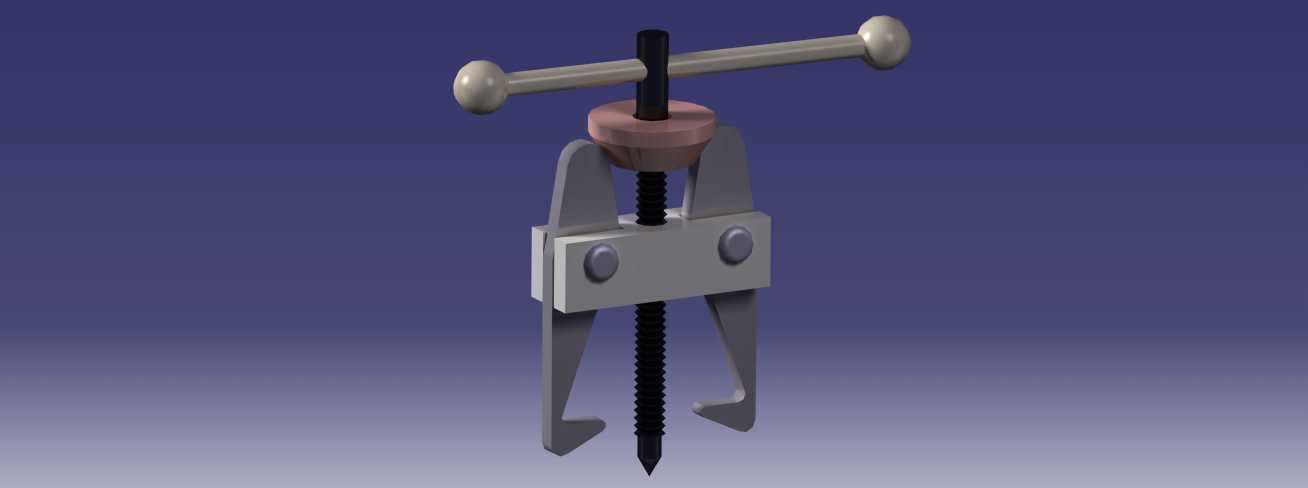

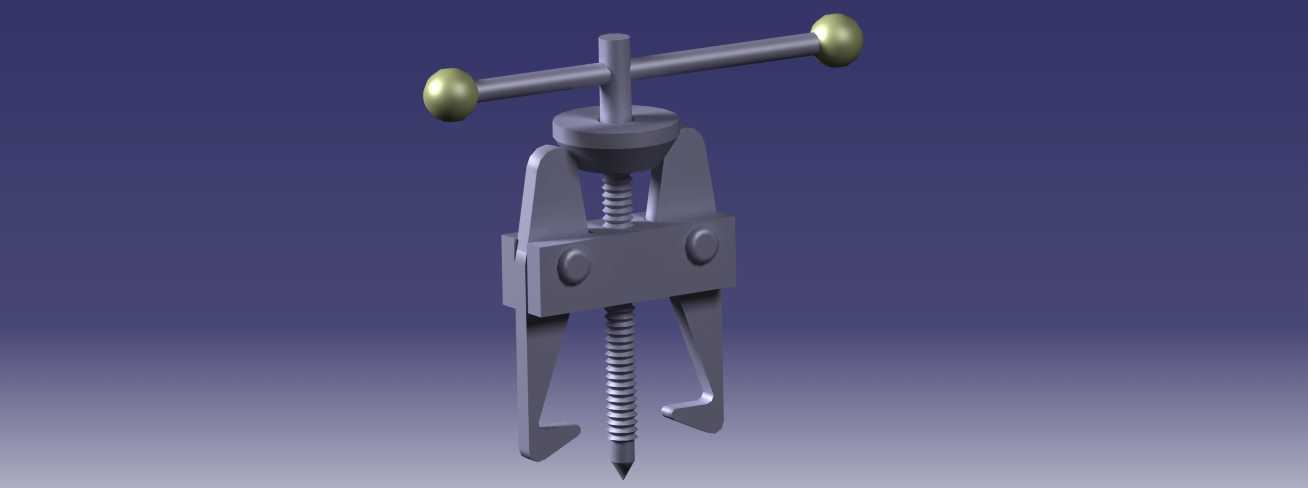

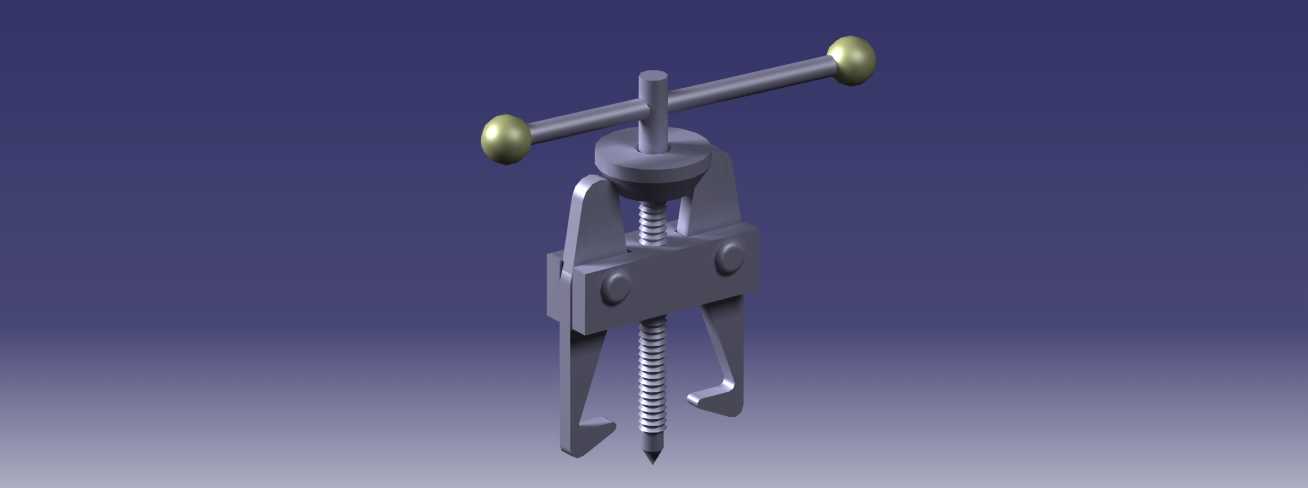

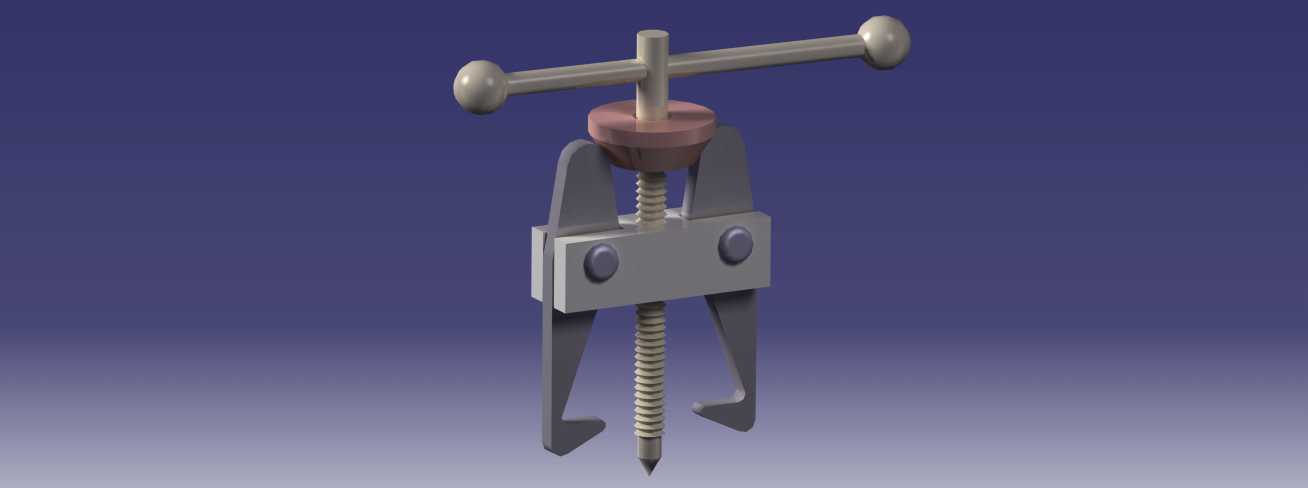

　　卡爪组件的设计充分考虑了不同拆卸深度的适配性：两个对称布置的卡爪通过销轴铰接在滑动支架上，滑动支架与中心螺杆之间通过带内螺纹的铜质螺母套连接，旋转中心螺杆时，滑动支架会带着卡爪沿螺杆轴向移动，实现拉拔动作；卡爪的勾头部位做了15度的内勾角度，卡入零件后侧时，勾头的接触面与零件背面完全贴合，不会因为拉拔力的作用出现滑脱，卡爪的臂身做了等强度的变截面设计，靠近铰接点的位置截面更厚，向勾头端逐渐收窄，既保证了拉拔时的结构强度，不会出现臂身弯曲变形，又能让勾头端伸入更狭窄的缝隙里，适配不同厚度的齿轮、轴承的拆卸间隙。

　　实际作业时的操作逻辑也贴合现场使用习惯：先旋转顶部手柄让中心螺杆回缩，调整两个卡爪的开合角度，让卡爪勾头完全卡入待拆卸齿轮的后侧端面，确认两个卡爪的勾接深度一致后，将中心螺杆的顶端对准轴的中心孔，保持拉拔器与轴的同轴度，之后匀速旋转T型手柄，中心螺杆会持续顶推轴端，滑动支架带着卡爪向远离轴的方向移动，将过盈配合的齿轮平稳从轴上拉出，整个过程不需要敲击零件，不会造成齿轮轮齿崩边、轴表面划伤的问题，能最大程度保护被拆卸零件的复用性。

　　从安装边界与尺寸适配来看，这款拉拔器的卡爪最大开合距离适配直径120mm以内的轴装零件，最大拉拔行程为80mm，能覆盖绝大多数小型减速箱、微型电机、家用机具上的齿轮、轴承拆卸需求；整体结构没有多余的突出零件，在设备内部的狭窄空间里操作时，只需要预留出手柄旋转的空间即可，不需要拆解周边的其他关联零件，能大幅缩短设备维修的拆解时间。滑动支架与卡爪的铰接部位采用间隙配合的销轴连接，卡爪转动时没有卡滞感，调整开合角度时只需要手动扳动卡爪即可快速定位，不需要额外的锁紧结构，依靠拉拔过程中卡爪受到的径向分力就能实现自锁紧，拉拔力越大，卡爪的勾紧力就越强，完全避免作业过程中脱爪的风险。

　　在结构细节的处理上，中心螺杆的表面做了发黑防锈处理，适合在车间多油污、多湿度的环境下长期存放使用，不会因为锈蚀造成螺纹副转动卡滞；T型手柄的两端做了圆滑的球面处理，操作人员旋转施力时不会硌手，即使长时间施加扭矩也不会造成手部磨损；卡爪的勾头接触端面做了滚花防滑处理，卡接在光滑的轴承外圈或者齿轮端面时，不会因为接触面过于光滑出现滑移。不同于液压拉马需要外接动力源、体型笨重的特点，这款纯手动的两爪拉拔器重量轻，操作人员可以单手携带到高空、狭窄设备舱等特殊作业场景，不需要额外的动力供给就能完成拆卸作业，是机修、装配工位必备的基础工装之一。
